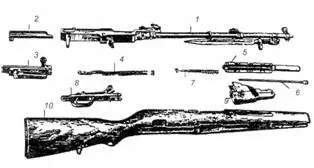

Основные части и механизмы самозарядного карабина СКС:

1 – ствол со ствольной коробкой, прицельным приспособлением и штыком; 2 – крышка ствольной коробки; 3 – затвор; 4 – возвратный механизм; 5 – газовая трубка со ствольной накладкой; 6 – газовый поршень; 7 – толкатель с пружиной; 8 – ударно-спусковой механизм; 9 – магазин; 10 -ложа

Ударно-спусковой механизм предназначен для спуска курка, нанесения удара по ударнику, предотвращения выстрелов при незапертом затворе и для постановки на предохранитель. Он позволяет производить стрельбу только одиночными выстрелами. Основанием ударно-спускового механизма является спусковая скоба, на которой крепятся: курок со стержнем и боевой пружиной, шептало с пружиной, автоспуск, разобщитель, спусковой крючок со спусковым рычагом и пружиной, предохранитель с пружиной, защелка магазина и шпилька.

Магазин – неотъемный, состоит из корпуса, крышки, подавателя с рычагом и пружины рычага.

Прицельное приспособление состоит из прицела и мушки. Прицел открытого типа с прицельной планкой и хомутиком с пружинами, который позволяет за счет подъема задней части планки изменять прицельную дальность. Мушка ввинчена в полозок, закрепленный в верхней стойке трубки ствола, и защищена кольцевым предохранителем.

Штык – клинковый, неотъемно-откидной, состоит из клинка с основанием и трубки с пружиной. Своим основанием штык крепится осью к нижней стойке трубки ствола. Пружина служит для удержания и амортизации штыка во время выстрела, что обеспечивает однообразный бой карабина, независимо от положения штыка в боевом или походном положении. Некоторые карабины первого выпуска имеют игольчатый штык, крепление идентично клинковому.

Ложа служит для соединения всех частей карабина и состоит из цевья, шейки и приклада. Со стороны приклада имеется гнездо для пенала с принадлежностями.

Баллистические и конструктивные данные карабина: прицельная дальность -1 000 м; дальность прямого выстрела по цели (высотой 50 см) – 365 м; боевая скорострельность – 35-40 выстрелов в минуту; начальная скорость пули – 735 м/с; дальность убойного действия пули -1500 м; предельная дальность полега пули – 3600 м; масса карабина с неснаряженным магазином – 3,75 кг, с патронами – 3,9 кг, емкость магазина – 10 патронов; длина со штыком в боевом положении – 1260 мм, в походном – 1020 мм; длина ствола – 520 мм; длина нарезной части – 474 мм ; длина прицельной линии – 480 мм.

После принятия на вооружение самозарядного карабина Симонов продолжал работу над его совершенствованием. Он создал несколько образцов, в которые внесены различные конструктивные изменения. Часть из них была внедрена в процессе серийного производства карабина.

После принятия на вооружение автомата Калашникова, баллистические характеристики которого мало отличались от карабина, а боевые качества были лучше, в целях унификации взводного стрелкового оружия было решено производство СКС прекратить.

С созданием самозарядного карабина Симонов продолжил работу по разработке новых образцов самозарядного оружия. В 1946 году он сконструировал снайперскую винтовку по типу cвоегo карабина образца 1943 года. Испытания показали, что винтовка Симонова не обеспечивает надежной кучности боя.

7,62-мм самозарядный карабин Симонова обр. 1945 г. (СКС-45)

М.Т. Калашников

В 1944 году М.Т. Калашников разработал самозарядный карабин под патрон образца 1943 года. Его автоматика работала на использовании энергии отводимых из ствола пороховых газов. Запирание ствола производится поворотом затвора вправо, при этом плечо поворота затвора сделано значительно больше, чем у существовавших образцов, что повысило надежность работы механизма запирания. Размещение точки приложения усилия на одной линии с боевыми упорами обеспечило надежность работы автоматики. Ударно-спусковой механизм куркового типа допускает ведение только одиночного огня. Флажковый предохранитель располагается в задней части пусковой скобы и подпирает спусковой крючок. Экстракция стреляной гильзы из ствола производится подпружинным выбрасывателем, расположенным в правой верхней части затвора. Подвижной отражатель смонтирован в левой стенке ствольной коробки. Возвратная пружина размещается в отверстии стебля затвора. Задний конец направляющего стержня возвратной пружины входит в отверстие затыльника ствольной коробки, выполняя функции защелки ее крышки. Неотъемный магазин вмещает 10 патронов, расположенных в шахматном порядке, снаряжается через верхнее окно обоймы, вставляемой в пазы стебля затвора. После израсходования патронов затвор останавливается в заднем положении на затворной задержке. Прицел секторного типа допускает ведение огня до 800 м. Штык – клинковый, отъемный.
