Основным прицелом винтовки является съемный оптический. размещенный на левой стороне ствольной коробки, допускающий прицельную дальность стрельбы до 1300 м. Механический прицел секторного типа с прицельной дальностью до 1200 м используется как дублер. Винтовка имеет две подпружиненные ствольные накладки с пазами для охлаждения. На дульной части ствола предусмотрена установка пламегасителя. Отъемный штык-нож в обычных условиях носится в ножнах на поясе стрелка. Приклад винтовки имеет резиновый затыльник.

Механизм винтовки СЩ в момент заряжания

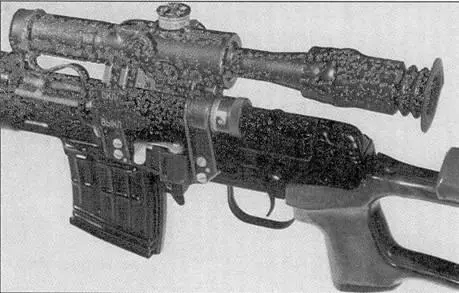

Фрагмент самозарядной снайперской винтовки СВД

Конструкция крепления задней части накладок СВД

I – ствольная коробка 2 – накладки 3 – пружина накладок 4 – нижнее кольцо

Схема фиксации затворной рамы СВД в переднем положении

1 – затворная рама 2 – направляющие поверхности рамы 3 – заклепка отражателя

Конструкция крепления передней части накладок СВД: I – накладки 2 – сальник (передний упор накладок) 3 – верхнее кольцо

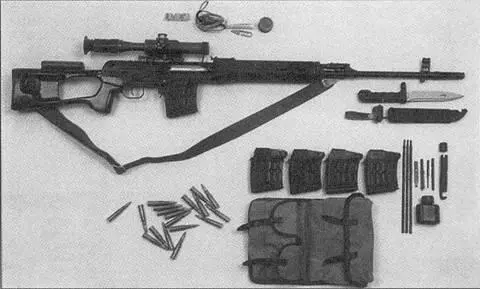

Самозарядная снайперская винтовка СВД

В своей системе Константинов применил ряд оригинальных решений, снизивших трудоемкость ее изготовления. Ствольная коробка изготовляется методом холодной штамповки из листовой стали. Щечки, муфта ствола, перемычки и затыльник приклада крепятся с помощью заклепок. Соединение ствола с муфтой выполнено прессовой посадкой казенной части ствола в гладкое отверстие муфты с последующей фиксацией штифтом. Газовая камера выполнена без газового регулятора. Ряд деталей винтовки изготовлен из пластмассы.

Над своим первым образцом ССВ-58 Б.Ф. Драгунов работал менее года. Этому способствовало его многолетнее (около 20 лет) увлечение стрелковым спортом. Кроме того, с 1950 года он руководил группой конструкторов, разрабатывавших спортивное стрелковое оружие. В 1958 году ССВ-58 прошла испытания, в которых по кучности значительно перекрыла норматив тактико-технических требований. Однако при стрельбе возникало множество задержек и даже поломок отдельных деталей (в среднем через 500-600 выстрелов). Работы по доводке и совершенствованию конструкции продолжались до 1962 года. Так только доводка магазина заняла целый год.

Стабильность рассеивания при интенсивной стрельбе во многом зависит от узла крепления цевья. В спортивных винтовках вопрос решается достаточно просто: так как у них приклад и цевье составляют одно целое, между цевьем и стволом делается гарантированный зазор. В самозарядной винтовке, в которой цевье выполнено раздельно с прикладом, пришлось искать принципиально новое решение, которое окончательно оформилось только к 1962 году. Цевье стали выполнять из двух половинок с вертикальным разрезом, которые передними концами упирались в неподвижный сальник чашеобразной формы, охватывающий ствол, при этом точка опоры оказалась на оси канала ствола. В задней части цевье подпружинено. При такой схеме нагрев и охлаждение ствола, разбухание и усыхание накладок не влияют на стабильность крепления, в любом случае концы накладок надежно прижимаются пружиной к опоре.

Самозарядная снайперская винтовка СБУ (ОЦ-ОЗ)

Для безотказной работы в условиях, сильной запыленности необходимо было увеличить зазор между ствольной коробкой и затворной рамой. Чтобы при этом не снизилась кучность, конструктор установил заклепку отражателя с цилиндрической головкой, которая ограничила боковую качку затворной рамы при закрытом затворе. Для обеспечения точности стрельбы большое значение имеет качество обработки ствольной коробки и внутреннего канала ствола. Ствольная коробка изготавливается методом фрезерования из заготовки, полученной горячей ковкой. Образуется жесткая и вместе с тем достаточно легкая конструкция.
