Юрий АПАЛЬКОВ: Ударные корабли Часть 1 Авианесущие корабли. Ракетно-артиллерийские корабли

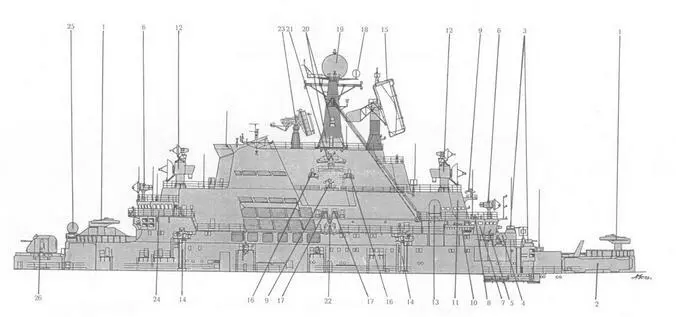

Схема общего вида надстройки ТАВКР Новороссийск вид с правого борта:

I – ГТУ ЗРК «Шторм-М»; 2 – ПУ ПКРК «Базальт»; 3 – 30-мм АУ АК-630М; 4 – АП РЛС СУАО «Вымпел»; 5 – визирная колонка СУАО «Вымпел»; 6 – АП РЛС СУАО «Турель»; 7 – ходовая рубка; 8 – оптический перископический визир ходовой рубки; 9 – АП РЛС «Вайгач»; 10 – ходовой мостик;

II – оперативная рубка; 12 – АП РЛС СУ «Гром-М»; 13 – АП комплекса «Корвет-1143»; 14 – устройство для передачи грузов на ходу «Струна»; 15 – АП РЛС «Восход»; 16 – АП станции «Ограда»; 17 – АП комплекса средств РЭБ «Кантата-М»; 18 – АП радиопеленгатора; 19 – АП системы «Привод-СВ»; 20 – АП комплекса средств РЭБ «Кольцо »; 21 – АП РЛС' «Подкат»; 21 – стабилизированный пост ТВ системы наблюдения за ближней наружной обстановкой «Ротан»; 23 – АП РЛС «Фрегат-М»; 24 – командный пункт управления полетами авиации; 25 – АП астрокорректора; 26 – 76-мм АУ АК-726.

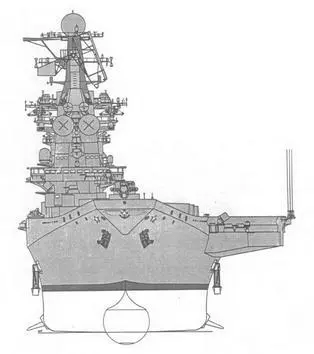

Вид с носа ТАВКР Новороссийск

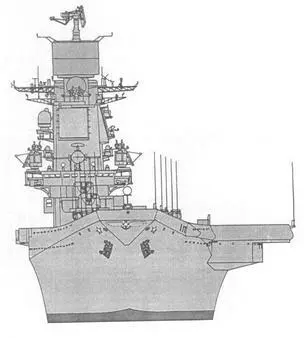

Вид с носа ТАВКР Баку

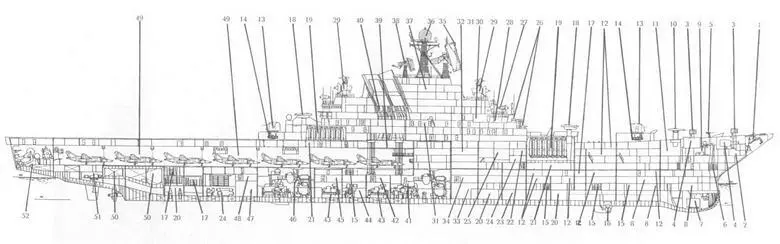

Продольный разрез ТАВКР пр. Новороссийск

1 – выгородка АП РЛС СУ «Аргон-К» ПКРК «Базальт»; 2 – выгородка приводов АП РЛС СУ «Аргон-К»; 3 – РБУ-6000; 4 – погреб реактивных глубинных бомб для РБУ-6000; 5 – 45-мм салютная пушка; 6 – цепной ящик; 7 – носовая антенна ГАК «Полином»; 8 – посты ГАК «Полином»; 9 – выгородка шпилевых машин; 10 – ПУ ПЛРК «Вихрь»; 11 – погреб ПЛУР ПАРК «Вихрь»; 12 – кубрики личного состава; 13 – 76-мм АУ АК-726; 14 – подбашенное отделение 76мм АУ; 15 ~ Кладовые Различного назначения; 16 – подкильная антенна ГАК «Полином»; 17 – погреба авиационного боезапаса; 18 – 11У ЗРК «Шторм»; 19 – погреб ЗУР ЗРК «Шторм»; 20 – отсек водоотливных насосов; 21 – помещение агрегатов и приводов ПУ ЗРК «Шторм» 22 – боевая рубка (ГКП) и боевой информационный пост (ВИЦ); 23 – отсек рефрижераторных машин; 24 – посты комплекса «Корвет-1143»; 25 – флагманский командный пункт (ФКП); 26 – 30-мм АУ АК-630М; 27 – АП РЛС СУАО «Турель»; 28 – ходовая рубка; 29 – АП РЛС СУ «Гром»; 30 – центральная штурманская рубка; 31 – каюты офицеров; 32 – посты БИУС «Аллея-2»; 33 – носовой энергооотсек (отсек ТГ); 34 – электростанция №1 35 – АП РЛС «Восход»; 36 – АП системы «Привод-СВ»; 37 -посты комплекса «Цунами-БМ»; 38 – АП РЛС «Ф регат-М»; 39 – шахта самолетоподъемника; 40 – камера охлаждения газов; 41 – носовое МКО; 42 – электростанция №2; 43 – средний энергоотсек (отсек ТГ и ДГ); 44 – отсек вспомогательных механизмов и механизмов успокоителя качки; 45 – электростанция №3; 46 – кормовое МКО; 47 – кормовой энергоотсек (отсек ТГ); -18 – электростанция №4; 49 – ангар для самолетов и вертолетов; 50 – цистерны авиационного топлива; 51 – румпельное отделение; 52 – выгородка ПОУ буксируемой антенны ГАК «Полином»

Авианесущий крейсер пр. 11433 разработан Невским ПКБ под руководством В.Ф. Аникиева. В отличие от первых крейсеров его авиапарк должен был включать разрабатывавшиеся сверхзвуковые истребители вертикального взлета и посадки Як-41 ( 12*). Ддя обеспечения их полетов взлетно-посадочные площадки оборудовали газоотбойными устройствами и на 50% увеличили запасы авиационного топлива.

Изначально ТАВКР предполагали вооружить ЗРК «Кинжал» (вместо ЗРК «Оса-М») и ракет- но-артиллерийским комплексом «Кортик» (вместо ЗАК АК-630М). Однако из-за неготовности этих систем к моменту вступления корабля в строй от этих планов отказались. Кроме того, в отличие от прототипа новый корабль имел иной состав радиотехнического вооружения.

В частности, на нем были установлены две РЛС обнаружения НЛЦ «Подкат» (для обеспечения стрельбы ЗРК «Кинжал») и комплекс космической связи «Кристалл-БК» (в дополнение к комплексу «Цунами-БМ»). С целью получения необходимых дополнительных объемов на нем отказались от погреба для запасных ПКР «Базальт» и торпедных аппаратов, а также перепланировали около 40% помещений в корпусе и надстройках.

Уже после спуска корабля на воду (в конце декабря 1979 г.) из-за задержки в создании истребителей Як-41 было принято решение демонтировать газоотбойные устройства.

При достройке ЗРК «Оса-МА» не монтировался, так как предполагали впоследствии все же установить ЗРК «Кинжал». Однако он так и не появился на корабле вплоть до исключения последнего из состава флота.
