Юрий АПАЛЬКОВ: Ударные корабли Часть 1 Авианесущие корабли. Ракетно-артиллерийские корабли

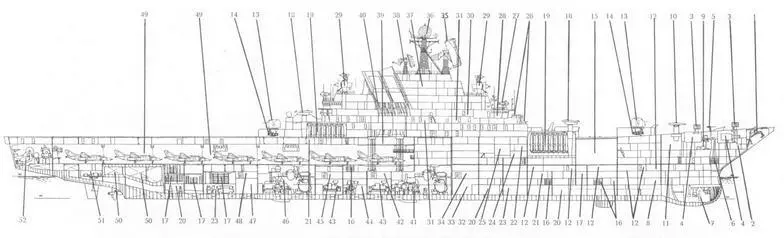

Продольный разрез ТАВКР пр. 1143 (Киев и Минск).

1 – выгородка АП РЛС СУ «Аргон-К» ПКРК «Базальт»; 2 – выгородка приводов АП РЛС СУ «Аргон-К»; 3 – РБУ-6000; 4 – погреб реактивных глубинных бомб для РБУ-6000; 5 – 45-мм салютная пушка; 6 – цепной ящик; 7 – носовая антенна ГАС «Орион»; 8 – посты ГАС «Орион»; 9 – выгородка шпилевых машин; 10 – ПУ ПАРК «Вихрь»; 11 – погреб ПЛУР.ПАРК «Вихрь»; 12 – кубрики личного состава; 13 – 76-мм АУ АК-726; 14 – подбашенное отделение 76- мм АУ; 15 15 – погреб ПКР ПКРК «Базальт»; 16 – кладовые различного назначения; 17 – погреба авиационного боезапаса; 18 – ПУ ЗРК «Шторм»; 19 – погреб ЗУР ЗРК «Шторм»; 20 – отсек водоотливных насосов; 21 – помещение агрегатов и приводов ПУ ЗРК «Шторм»; 22 – боевая рубка (ГКП) и боевой информационный пост (БИЦ); 23 – отсек рефрижераторных машин; 24 – посты комплекса «Корвет-1 143»; 25 – флагманский командный пункт (ФКП); 26 – 30-мм АУ АК-630М; 27 – АП РАС СУАО «Турель»; 28 – ходовая рубка; 29 – АП РЛС СУ «Гром»; 30 – центральная штурманская рубка; 31 – каюты офицеров; 32 – посты БИУС «Аллея-2»; 33 – носовой энергооотсек (отсек ТГ); 34 – электростанция №1; 35 – АП РЛС «Восход»; 36 – АП системы «Г1ривод-СВ»; 37 -посты комплекса «Цунами-БМ»; Зо – АП РЛС «Фрегат-М»; 39 – шахта самолетоподъемника; 40 – камера охлаждения газов; 41 – носовое МКО; 42 – электростанция №2; 43 – средний энергоотсек (отсек ГГ и ДГ); 44 – отсек вспомогательных механизмов и механизмов успокоителя качки; 45 – электростанция №3; 46 – кормовое МКО; 47 – кормовой энергоотсек (отсек ТГ); 48 – электростанция №4; 49 – ангар для самолетов и вертолетов; 50 – цистерны авиационного топлива; 51 – румпельное отделение; 52 – выгородка ПОУ антенны ГАС «Платина».

Авианесущий крейсер пр. 1143 («Кречет») был разработан Невским ПКБ под руководством А.В. Маринича. Первоначально классифицировался как «противолодочный крейсер с авиационным вооружением», а с июля 1975 года -как «тяжелый авианесущий крейсер». Корабль предназначался для борьбы с атомными подводными лодками в отдаленных районах Мирового океана и придания боевой устойчивости корабельным группировкам своего флота. При этом на авиагруппу пытались возложить задачу обеспечения ПВО соединений. Однако низкие тактико-технические характеристики самолета ЯК-38 позволяли использовать его лишь в качестве легкого штурмовика, то есть для поражения морских и наземных целей. Последняя задача неоднократно решалась кораблем в ходе учений по высадке войск морского десанта.

Таким образом, крейсер пр. 1143 не являлся авианосцем в классическом понимании, хотя и имел ряд его конструктивных особенностей («сквозная» полетная палуба, консольный свес угловой палубы и надстройка-«остров»). Изначально Киев задумывался как увеличенный вариант противолодочного крейсера пр. 1123. Стремясь устранить недостатки последнего (малая численность авиагруппы, невысокая мореходность и т. д.), конструкторы пришли к необходимости внедрить сквозную полетную палубу с семью взлетно-посадочными площадками на одной линии, расположенную под углом 4,8° к диаметральной плоскости корабля. Однако поставленная перед разработчиками задача разместить несвойственную для авианосцев широчайшую номенклатуру ракетных, артиллерийских и противолодочных комплексов предопределила его архитектурный «гибридный» тип. Корабельное оружие размещалось в носовой части верхней палубы (как и на пр. 1123), а схема планировки полетной палубы отличалась от авианосной совмещением взлетного участка с посадочной полосой. Помимо семи взлетно-посадочных площадок, на правом борту имелось 10 технических позиций для подготовки летательных аппаратов к полетам. Полетная палуба была облицована специальным теплостойким покрытием АХ-9Ф.

Корабль имел стальной гладкопалубный корпус с небольшим подъемом в носовой оконечности, с двойным дном на всем протяжении. Он делился водонепроницаемыми переборками, доходившими до полетной палубы, на 22 отсека. Междудонное пространство использовалось для хранения топлива и воды. Ангар располагался в корму от миделя и был ограничен с бортов коридорами. Летательные аппараты поднимались на полетную палубу при помощи двух лифтов. Девятиярусную надстройку, за исключением дымоходов и погребов боезапаса, изготовили из легких сплавов. Главная энергетическая установка была принята котлотурбинной, четырехвальной и размещалась в двух машинно-котельных отделениях (по четыре главных котла и два ГТЗА в каждом). Электростанции находились в смежных с машинно-котельными отделениями энергоотсеках. Элементы главных механизмов, генераторные агрегаты и электрооборудование были унифицированы с пр. 1123.
