Юрий АПАЛЬКОВ: Ударные корабли Часть 1 Авианесущие корабли. Ракетно-артиллерийские корабли

– РЛС обнаружения ВЦ с ФАР «Марс-Пассат»

– РЛС обнаружения ВЦ «Фрегат-М1» (МР-710М-1)

– количество х тип РЛС обнаружения НЛЦ 2 х «Подкат» ГАК «Полином» ( 16*)

– комплекс средств РЭБ «Кантата-М»

– количество ПУ х направляющих (тип ПУ) СППП 2 х 2-140-мм (ПК-2) ПК «Бейсур»

13* По проекту корабль должен был нести 14 истребителей Як-41 М и 8 штурмовиков Як-38. Всего, включая вертолеты, на нем должно было быть до 36 ЛАК.

14* После того как были списаны самолеты Як-38, авиагруппа корабля включала 19 вертолетов Ка-27 или Ка-29 и Ка-25.

15* Система «Резистор-К4 » обеспечивает управление полетами палубных ЛА, их привод и заход на посадку, а также наведение самолетов берегового базирования. АП этой системы, так же как и АП системы «Марс-Пассат», создан на фазированных решетках. В отличие от нее система «Привод- СВ» устанавливавшаяся на ТАВКР пр. 1143, не обеспечивала управления полетами, обладала меньшими дальностью действия и точностью определения координат ЛА.

16* С антенной в носовом бульбовом, подкильном и буксируемом обтекателях.

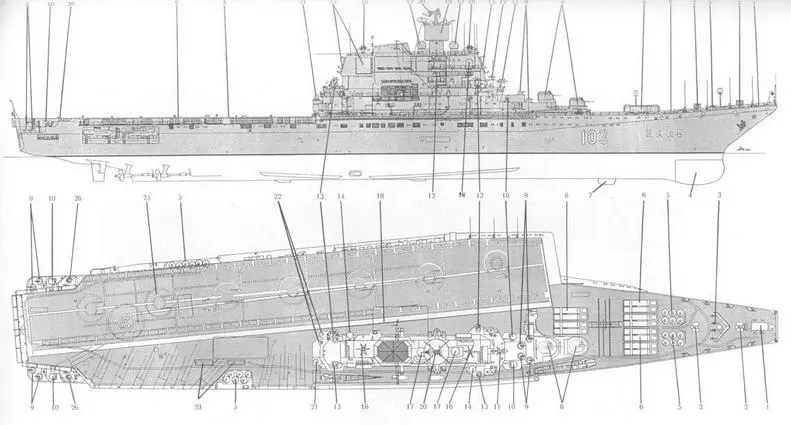

Схема общего вида ТАВКР Баку.

I – АП РЛС СУ «Аргон-К»; 2 – РБУ-6000; 3 – 45-мм салютная пушка; 4 – обтекатель носовой антенны ГАК «Полином»; 5 – ВПУ ЗРК «Кинжал»; 6 – ПУ ПКРК «Базальт»; 7 – обтекатель подкильной антенны ГАК «Полином»; 8 – 100-мм АУ АК-100; 9 – 30-мм АУ АК-630М; 10 – АП РЛС СУАО «Вымпел»;

II – АП РЛС СУАО «Лев»; 12 – АП РЛС «Вайгач»; 13 – АП РЛС СУ ЗРК «Кинжал»; 14 – АП комплекса «Корвет-1143»; 15 – ФАР РЛС «Марс-Пассат»; 16 – АП РЛС «Подкат»; 17 – АП комплекса «Кристалл-БК»; 18 – самолетоподъемник; 19 – ФАР РЛС системы «Резистор-К4»; 20 – АП РЛС «Фрегат-М 1»; 21 – АП радиосекстана; 22 – курсо-глиссадные прожекторы системы «Резистор-К4»; 23 – элеватор подачи авиационного боезапаса; 24 – газоотбойный щит; 25 – ВПП; 26 – ПУ СППП ПК-2.

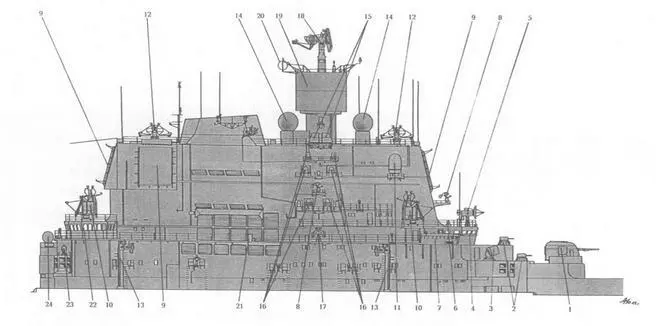

Надстройка ТАВКР Баку, вид с правого борта:

1 – 100-мм АУ АК-100; 2 – 30-мм АУ АК-630М; 3 – АП РЛС СУАО «Вымпел»; 4 – ходовая рубка; 5 – АП РЛС СУАО «.Лев,; 6 – оптический перископический визир ходовой рубки; / – ходовой мостик; 8 – АП РЛС «Вайгач» (на корабле имеются две РЛС данного типа, работу которых обеспечивают три АП) 9 – ФАР РЛС «Марс-Пассат»; 10 – АП РЛС СУ ЗРК «Кинжал»; 11 – комплекса «Корвет-1143»; 12 – АП РЛС «Подкат»; 13 – устройство для передачи грузов на ходу «Струна» 14 All комплекса «Кристалл-БК»; 15 – АП комплекса средств РЭБ «Кольцо»; 16 – АП комплекса средств РЭБ «Кантата-М»; 17 – стабилизированный АП ТВ системы наблюдения за ближней наружной обстановкой «Ротан»; 18 – АП РЛС «Фрегат-М I»; 19 – АП системы «Резистор-К4»; 20 – АП радиопеленгатора; сигнальныи мостик; 22 – командный пункт управления полетами авиации; 23 – прожектор; 24 – АП астрокорректора

.

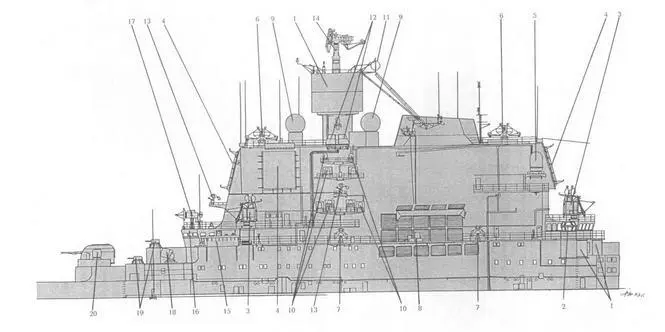

Надстройка ТАВКР Баку, вид с левого борта:

1 – АП системы «Резистор-К4»; 2 – командный пункт управления полетами авиации; 3 – АП РЛС СУ ЗРК «Кинжал»; 4 – ФАР РЛС «Марс-Пассат»; 5 – АП комп^кса «Корвет 1143»; б"- АП РЛС «Подкат»; 7 -стабилизированный АП ТВ системы наблюдения за ближней наружной обстановкой «Ротан» (с левого борта надстройки посты этой системы используются для наблюдения за полетной палубой); 8 – сигнальный мостик; 9 – АП КО = «Кристал-Е1К» ; 10 АП комплекса средств РЭБ «Кантата-М»; 11 – АП радиопеленгатора; 12 – АП комплекса средств РЭБ «Кольцо» 13 – АП РАС ‹‹Вайгач» 14 АП РЛС «Фрегат М» , 15 – ходовой мостик; 16 – ходовая рубка; 17 – АП РЛС СУАО «Лев»; 13 – АП РЛС СУАО «Вымпел»; 19 – 30-мм АУ АК-630М, 20 100 мм АУ АК 100.

Тяжелый авианесущий крейсер пр.11434 разработан Невским ПКБ под руководством В.Ф. Аникиева. Корабль являлся развитием пр. 11433. Изначально он должен был нести 36 летательных аппаратов, в том числе 12 сверхзвуковых истребителей вертикального взлета и посадки Як-41М, 12 штурмовиков вертикального взлета и посадки Як-38, восемь вертолетов Ка-252ПЛ и четыре вертолета Ка-252РЛД. В целях обеспечения группового взлета 12 истребителей Як-41 М за время не более 8 мин предусматривалось оборудовать три взлетно- посадочные площадки с газоотводящими устройствами.

Так как к моменту ввода в строй корабля истребители Як-41 М не были приняты на вооружение, он нес только штурмовики Як-38. Летно-конструкторские испытания Як-141 провели на крейсере лишь осенью 1991 г. При этом один из двух самолетов из-за ошибки пилота потерпел аварию и загорелся ( 17*).
