Одновременно вследствие возрастания лобового сопротивления наступающая лопасть начнет отставать от вращающейся втулки винта, поворачиваясь около вертикального шарнира в сторону заднего упора.

Однако подъем лопасти вверх и поворот ее назад будут очень небольшими вследствие мощного стабилизирующего влияния центробежной силы лопасти, устойчиво фиксирующей ее в пространстве.

Кроме того, при подъеме лопасти вверх из ее среднего положения вследствие уменьшения радиуса вращения центра тяжести лопасти на ней возникнет кориолисова сила К 1, направленная в сторону вращения (см. рис. 35).

Кориолисовы силы возникают в соответствии с законом сохранения энергии во всех тех случаях, когда у вращающегося тела изменяется разнос масс относительно оси вращения; при приближении вращающихся масс к оси вращения обороты тела возрастают, при удалении — уменьшаются.

Так, например, висящий под куполом цирка акробат, начав медленное вращение с разведенными в стороны руками и ногами, после их сведения так быстро начинает вращаться, что вызывает удивление и восхищение зрителей; парашютист, выполняя затяжной прыжок, в случае начавшегося вращения разбрасывает в стороны руки и ноги, прекращая этим опасное вращение (рис. 36). В обоих приведенных примерах показано умелое использование кориолисовых сил.

Рис. 36. Примеры использования кориолисовых сил

Но вернемся опять к лопасти вращающегося несущего винта вертолета и проследим за изменением аэродинамических <���и других сия, действующих на нее, а также за движением лопасти в пространстве за один оборот винта.

Итак, наступающая лопасть под действием возросшей подъемной силы за счет увеличения скорости обтекания начинает совершать взмах вверх от своего нейтрального положения.

В результате появления вертикальной скорости перемещения лопасти угол атаки сечения лопасти уменьшится, при этом снизится рост появившейся избыточной подъемной силы, а так как лопасть поводковым механизмом связана с автоматом-перекосом, положение которого будем считать неизменным, то при взмахе лопасти вверх уменьшится и ее установочный угол, что еще более уменьшит избыточную подъемную силу. Несмотря на это, подъемная сила вследствие роста скорости будет увеличиваться вплоть до азимутальной точки 90°, в которой скорость перемещения лопасти вверх достигнет своего максимума.

При дальнейшем вращении лопасти после точки 90°, несмотря на падение величины избыточной подъемной силы, лопасть все же будет продолжать движение вверх, но с убывающей скоростью. Своего верхнего положения лопасть достигнет, несколько пройдя азимутальную точку 180° вследствие сил инерции.

Став теперь отступающей лопастью, скорость обтекания которой становится меньше окружной скорости, она вследствие уменьшения подъемной силы и под действием центробежной силы и силы веса начнет движение вниз. При этом угол атаки ее сечения возрастет за счет вертикальной скорости движения вниз, а также за счет увеличения установочного угла лопасти по причине воздействия поводкового механизма автомата-перекоса.

Эти процессы будут поддерживать подъемную силу отступающей лопасти.

В азимутальной точке 270° скорость обтекания лопасти воздушным потоком будет наименьшей. Вертикальная скорость движения лопасти вниз будет иметь наибольшее значение. Низшее положение при взмахе вниз лопасть займет, несколько пройдя точку 0°.

Напомним, что кориолисова сила К 2у опускающейся лопасти в силу увеличения радиуса вращения ее центра тяжести будет направлена против вращения винта.

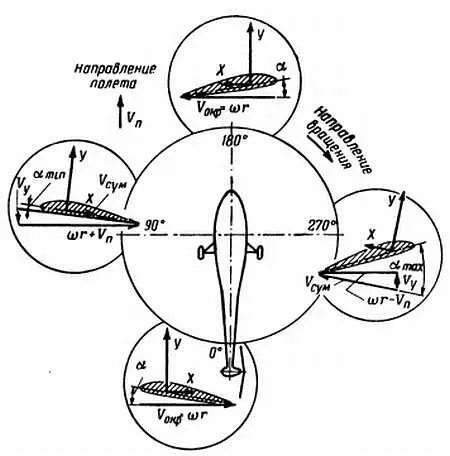

На рис. 37 показаны изменение углов атаки лопасти несущего винта за один его оборот и схема сил, действующих на элемент лопасти в четырех азимутальных точках.

Рис. 37. Схема сил и изменение углов атаки лопасти за один ее оборот

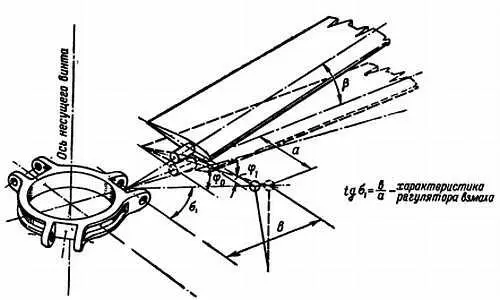

На рис. 38 показано изменение установочного угла лопасти под воздействием поводкового механизма автомата-перекоса, называемого регулятором взмаха. Характеристики регулятора взмаха зависят от tg σ 1= b / a и для существующих вертолетов находятся в пределах от 0 до 1.

Рис. 38. Схема действии регулятора взмаха
