Естественно, КПД таких механизмов был невысок. На появившихся в этот период механизмах двойного, а затем и тройного расширения с вертикальным расположением цилиндров этот недостаток одноразового использования пара был устранен. Пар совершал работу дважды или трижды в зависимости от конструкции механизма. Морское министерство, заключив 4 марта 1870 года контракт с заводом Д. Ф. Берда на изготовление механизмов "обыкновенного действия", не желало рисковать в тот период, когда более совершенные, но не испытанные на практике вертикальные машины двойного расширения только начинали входить в кораблестроение. Тем не менее отказ от них на "Петре Великом" являлся ошибкой Механического отделения МТК, повлекшей за собой в дальнейшем много трудностей в эксплуатации машин.

Число главных машин шт. 2

Суммарная мощность л.с .– 70 00

Число паровых цилиндров в машине.. шт. 3

Диаметр каждого цилиндра мм 1879

Площадь каждого поршня м² 2,77

Ход поршня м 1,22

Объем всех (шести) цилиндров м³ 3,37

Наибольшее рабочее давление пара атм 2,45

Число оборотов при полном ходе об./мин. 64

Время остановки машины с полного хода сек. 30

Время начала вращения на задний ход с момента остановки с полного хода сек. 60

Главные и вспомогательные механизмы во время плавания снабжались паром из 12-ти огнетрубных котлов, имевших прямоугольную форму и рассчитанных на рабочее давление пара в 2,45 атм. Котлы размещались в двух котельных отделениях топками к бортам, соединяясь попарно своей тыльной стороной в диаметральной плоскости. Каждый котел снабжался пароперегревателем. Питание котлов водой осуществлялось по двум независимым трубопроводам от главной машины и от двух донок. Единственная дымовая труба для всех котлов, имевшая в сечении площадь 11,1 кв. м, обеспечивала им естественную тягу в топках, которая могла быть усилена четырьмя вентиляторными машинами мощностью по 6 л. с. каждая. Общее время разведения пара из холодного состояния до рабочего давления составляло 1 час.

Уголь для котлов размещался в 25 угольных ямах вместимостью 1213 т, из которых двадцать четыре располагались по бортам в два яруса, закрывая все 12 котлов и дополняя собой броневую защиту. Одна угольная яма находилась в носу между 21 и 26 шпангоутами, занимая весь отсек, и защищала вместе с бруствером котлы от продольных выстрелов с носа. Каждая угольная яма представляла собой водонепроницаемое помещение, снабженное круглыми люками диаметром 254 мм для погрузки угля с палубы и диаметром 610 мм – для его доставки в котельные отделения.

Число паровых котлов шт. 12 (6 двойных)

Размеры одного котла м 4,36 х 4,4 х 3

Число топок в котле шт. 4

Общее число топок шт. 48

Размер топок м 9,14 х 9,37

Длина колосниковых решеток м 1,83

Площадь колосниковых решеток м² 40,1

Общая нагревательная поверхность м² 1278,2

Общая нагревательная поверхность на 1 л. с м² 0,35

Охлаждающая поверхность холодильников м² 744

Рабочее давление пара атм. 2,45

Пробное гидравлическое давление на испытаниях атм. 4,9

Расход угля в 1 час на 1 л.с. кг 0,9

Механизмы вращали два винта системы Гриффитса, изготовленные из бронзы. Винт, имевший диаметр 5,74 м, состоял из ступицы весом 3,4 т и четырех лопастей общим весом 8,4 т, крепившихся к ступице винтами. Система крепления предусматривала изменение шага винта в пределах от 7,3 м до 8,5 м. Шаг выбирался опытным путем при испытаниях и устанавливался при доковании. На "Петре Великом" винт имел шаг 8 м. Вес одного винта равнялся 12,77 т.

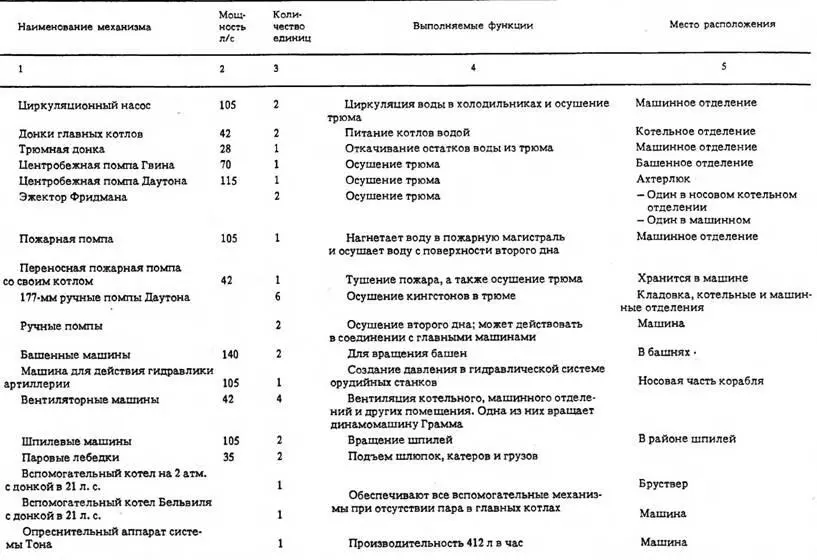

Кроме двух главных машин, на корабле находилось множество вспомогательных механизмов. Они предназначались для осушения трюма и помещений, нагнетания воды в пожарную магистраль, вращения башен и наведения орудий, обеспечения вентиляции главных котлов и внутренних помещений, спуска и подъема шлюпок, катеров и якорей, вращения шпилей и единственной динамомашины. Все они приводились в действие небольшими одноцилиндровыми паровыми машинами. При стоянке корабля, когда не действовали главные котлы, пар к машинам подавался от вспомогательных котлов, имевших рабочее давление 2,1 атм. Общий вес всех вспомогательных механизмов и котлов составлял 543,7 т.

Котлы без воды с дымовыми выходами и дымовыми трубами 517,7 т
