Р. Мельников - Броненосцы типа «БОРОДИНО»

Внешними средствами наблюдения и связи, помимо сигнальных флагов и биноклей, служили также шесть прожекторов ("боевые фонари") диаметром 750 мм, предназначенных для участия в отражении ночных атак миноносцев, создания световых преград при охране рейдов. Для дальней сигнализации так- же применяли Прожекторы (освещая облака вспышками по азбуке Морзе), электрические фонари (меняя цвет с красного на белый и регулируя продолжительность вспышки, передавали сочетания по цифровой азбуке) и составлявшие особенность русского флота электровспышечные (за счет сгорания порошка) фонари системы Табулевича. Оборудовали на кораблях и краткий период применявшуюся на флоте систему сигнализации о положении пера руля. Связанный с румпелем тросовый привод поднимал или опускал на ноке рея красный (левый борт) или зеленый конус, а ночью – огни тех же цветов.

Предполагавшаяся установка механического, управляемого с мостика, мачтового семафора (действуя поворотными крыльями на топе мачты, корабли, подобно матросам с флажками в руках, могли переговариваться между собой по семафорной азбуке) не состоялась, видимо, из-за недоверия к их громоздким конструкциям З. П. Рожественского. Вместо них корабли снабдили приобретенными в Германии радиостанциями системы "Сляби-Арко" берлинской фирмы Телефункен. В отличие от маломощных отечественных систем, не обеспеченных фабричным производством, немецкие станции уже тогда держали устойчивую связь на расстояниях до 100 миль.

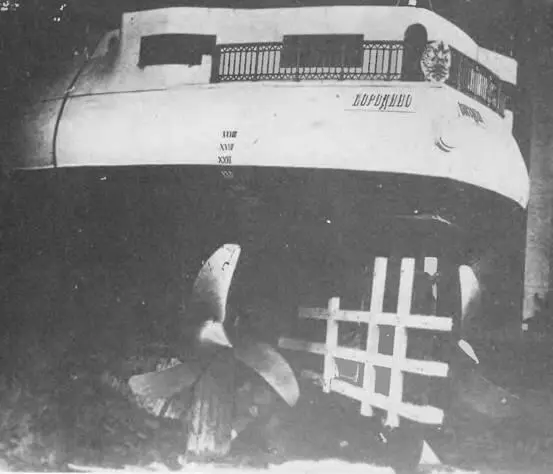

Корпус броненосца "Бородино" перед спуском на воду.

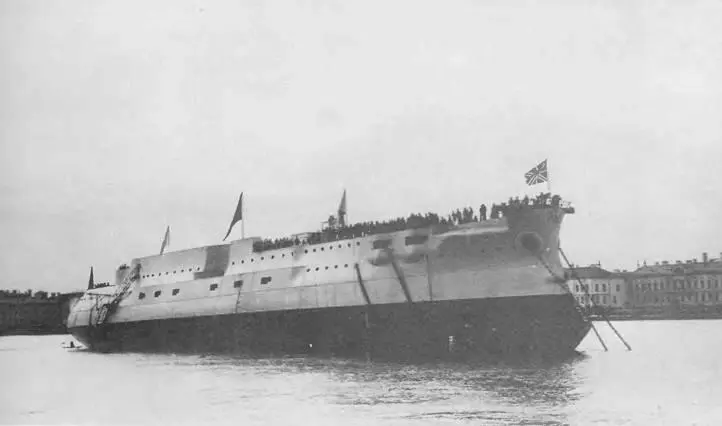

"Бородино" спущен на воду.

Броненосец "Орел" сходит со стапеля.

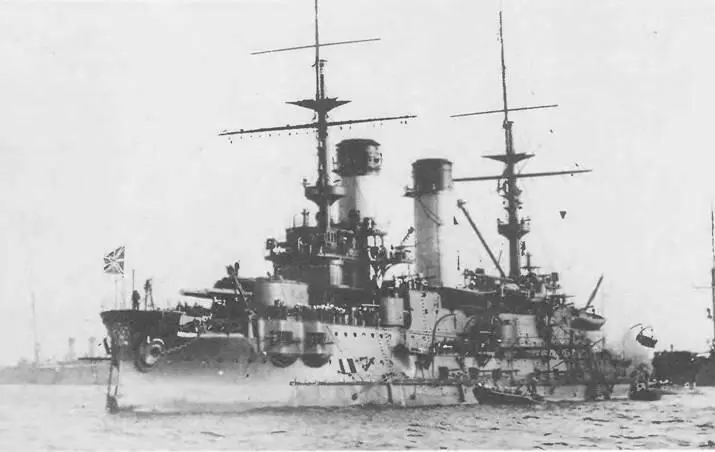

"Орел" на якоре в Неве.

"Князь Суворов" в момент спуска на воду (фото справа).

На баке броненосца "Бородино". На корабле идет установка 305-мм орудий (фото слева). Бородино в одном из Кронштадтских доков.

Броненосец "Слава" на достройке в Кронштадте. На корабль устанавливают плиты броневого пояса.

Корабельные будни.

Броненосец "Орел" во время строевого смотра.

Кормовая 305-мм башня на броненосце "Император Александр III".

Эскадренный броненосец "Князь Суворов".

Эскадренный броненосец "Император Александр III".

Эскадренный броненосец "Бородино".

Эскадренный броненосец "Орел".

"Бородино" во время якорной стоянки.

"Князь Суворов" под адмиральским флагом.

На броненосец "Князь Суворов" прибыл император (фото справа).
