Р. Мельников - Броненосцы типа «БОРОДИНО»

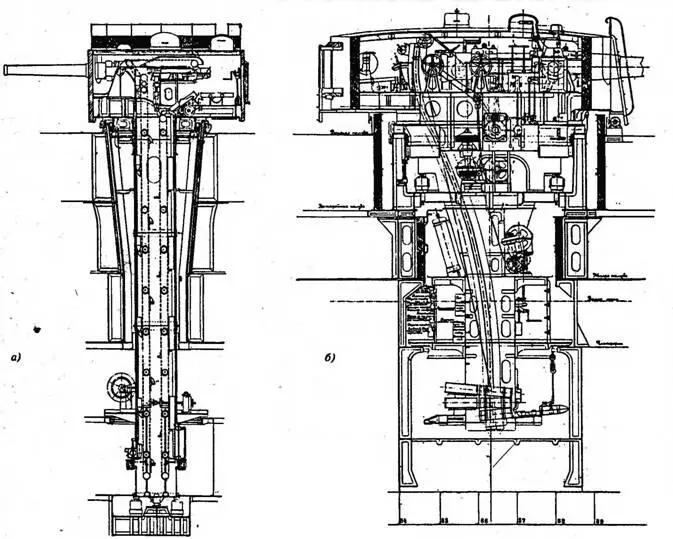

Артиллерийские башенные установки, устанавливаемые на броненосцах типа "Бородино": а) – для двух 152-мм орудий; в) – для двух 305-мм орудий.

Рулевое устройство. Главнейшее из судовых устройств – рулевое – принадлежало (в силу, видимо, предрешенности французского образца) к самому раннему и уже далеко не самому совершенному (предложено в 1839 г. англичанином Рапсоном) конструктивному .типу с перемещающейся от борта к борту рулевой тележкой, сквозь муфту которой пропускался конец румпеля. Тележка перемещалась системой тросов и имела два самостоятельных приводных механизма – от паровой рулевой машины и от электродвигателя. При их отключении можно было управлять рулем вручную от привода с 5 штурвальными колесами. На случай поломки тележки все эти три привода позволяли править рулем через вспомогательный барабан. С выходом из строя всех этих приводов румпель можно было повернуть заведя к нему румпель-тали. Наконец, при поломке румпеля для поворота руля служили руль-шкентели в виде цепи, закрепленной на задней кромке рулевой рамы и с помощью стопорных обушков крепившихся на борту корабля снаружи. Обнеся этот свободный конец цепи на шпиль, можно было повернуть руль. Обилие резервных приводов и относительная простота их переключения вместе с предрешенностью французского прототипа, видимо, и послужили причиной того, что на всех броненосцах серии этому громоздкому устарелому устройству было отдано предпочтение перед более надежными и компактными системами с винтовым приводом Дэвиса, примененным на предшествующих броненосцах "Победа", "Князь Потемкин-Таврический", "Ретвизан".

Якорно-швартовное устройство.

Четыре становых якоря системы Мартина со штоками имели вес каждый по 7 т, стоп-анкер (отдававшийся с кормы) – 1,85 т, три верпа для завоза при необходимости со шлюпок) – 820, 700 и 570кг. Две становые цепи калибром 63,5 мм имели длину по 315 м (150* сажень), одна запасная-210 м. Шпили (два носовых, один кормовой), в отличие от "Цесаревича", приводились в действие электродвигателями. При тяговом усилии 40 т они выбирали цепь со скоростью 4,67 м/мин. Из-за стесненности расположения на полубаке и трудностей проектного удифферентования корабля вследствие близкого к носу расположения башни 305- мм орудий носовые шпили размещали не впереди, как обычно, а позади этих башен. В таком же, непривычном для отечественной практики удалении от клюзов (так делали для удифферентовки на старинных парусных кораблях) в выгородках внутри погреба 47-мм патанов на шп. 26-28 располагались и цепные ящики. Чтобы цепь не касалась неподвижной брони башен (что привело бы ее к быстрому износу), применяли отводной битенг, что также не благоприятствовало условиям его использования. Таково было одно из следствий выбора далеко не отвечавшего отечественной практике иностранного проекта. Традиционным, с клюзами для пропуска только якорных цепей, с кран-балками и боковыми подушками (для них в борту и палубе приходилось вырезать хитроумные, сложнейшие, но не помогавшие упрощению уборки якорей ниши) для укладки якорей был и состав палубного якорного устройства. Применение якорей, втягивающихся в клюзы, несмотря на опыт их применения на канонерских лодках типа "Кореец", считалось, видимо, еще слишком преждевременным.

Шлюпочное устройство.

Оно включало три пары поворотных шлюпбалок, обширные ростровые сооружения для хранения шлюпок и катеров в средней части корпуса над спардеком и четыре грузовых стрелы, которые в силу крайне неудобной для спуска шлюпок криволинейной конфигурации борта служили главным средством для подъема, спуска и установки по-походному всех корабельных шлюпок и катеров. Это, конечно, было далеко не так удобно, как на снабженных для этого кранами броненосцах "Князь Потемкин-Таврический" и "Ретвизан". Гребные шлюпки принадлежали к традиционным со времен парусного флота и оставшимся практически неизменными типам. Это были б-весельные ялы и вельботы, 14-весельные катера, 20-весельные барказы. Наибольшими из имевшихся на флоте были 40-футовые (длина 12,2 м) и заимствованные из практики английского флота 56-футовые (17,07 м) минные катера ("миноноски"), развивавшие скорость до 12 уз. Принятое МТК (под влиянием эффекта пожаров на испансккх кораблях в войне с США в 1898 г.) решение изготовлять впредь все корабельные шлюпки из стали, а не из дерева (и частью осуществленное на первых заказанных за границей кораблях, включая и "Ретвизан") на кораблях серии "Бородино" уже перестало быть обязательным. Шлюпки вновь и к вящему удовольствию начальствующего состава изготовлялись из более отвечающего марсофлотской эстетике дерева.
