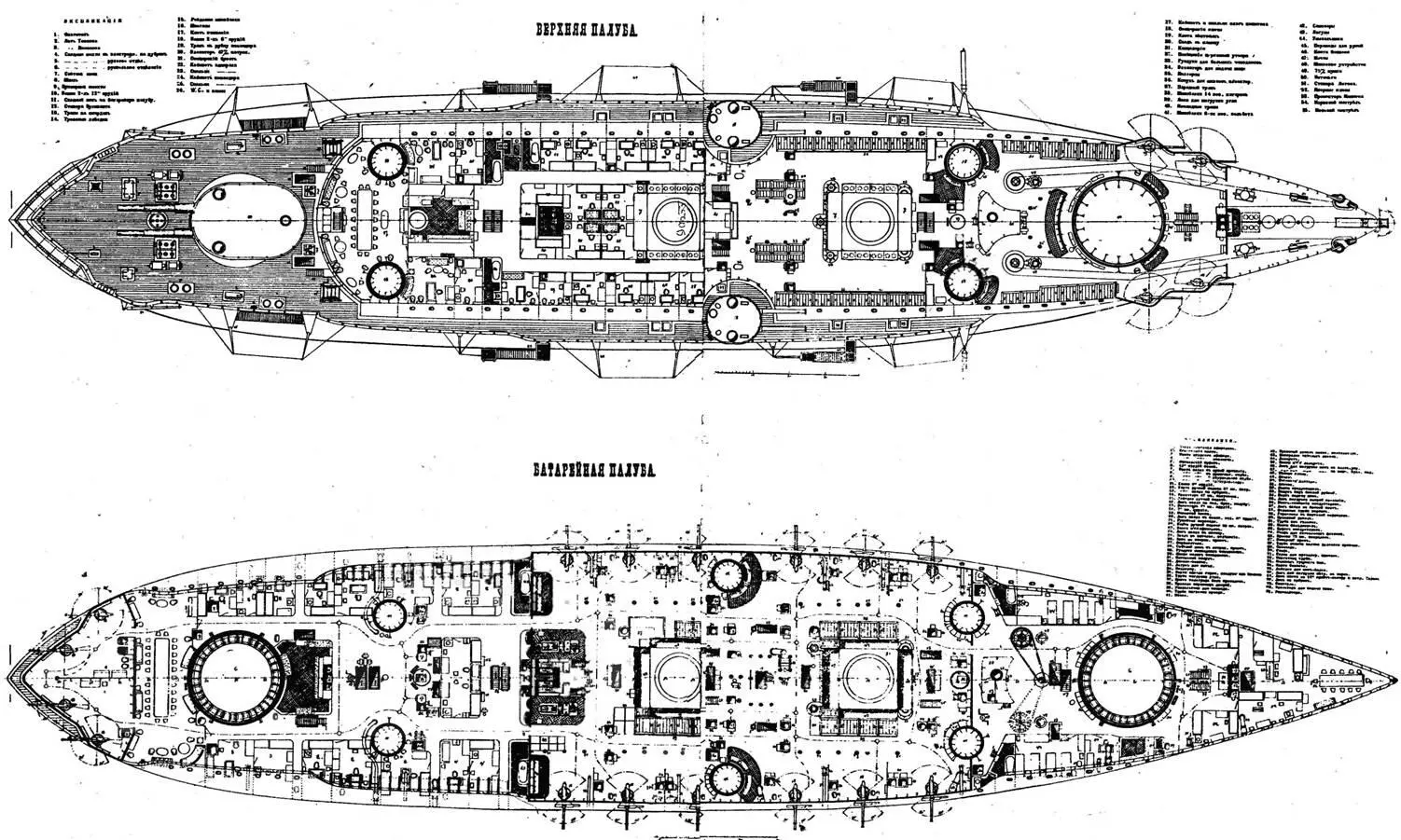

Р. Мельников: Броненосцы типа «БОРОДИНО»

Общекорабельные системы.

Эти системы, в отличие от обслуживавших действие только главных машин и котлов с их вспомогательными механизмами, обеспечивали деятельность и безопасность всего корабля в целом. Из них водоотливная система исторически была самой ранней, прошедшей путь развития от простейших водопротоков (лимборбортовых каналов) вдоль днища на деревянных парусных кораблях и ручных насосов для откачивания собиравшейся, трюмной воды, в в эпоху, к которой принадлежали броненосцу типа "Бородино", представляла сложнейшую сеть трубопроводов и специальных насосов. Она охватывала междудонные и все семь междупалубных пространств, разделенных в свою очередь на более чем 100 изолированных водонепроницаемых отсеков. Их взаимная изолированность и автономность откачивания воды как раз ко времени постройки кораблей серии стала главным принципом, заменившим прежние решения с применением водоотливной магистральной трубы. Предложенная на заре броненосного судостроения и внедренная по инициативе С. О. Макарова, эта труба позволяла откачивать воду из любого отсека с участием всех подключавшихся водоотливных средств, где бы они не находились, но она же, по мере все более усложнявшихся и множившихся приводов и клапанов переключения, становилась опасной и трудноуправляемой в случае ее повреждения или ошибок в управлении.

К пределу своего противоречия она пришла в проекте броненосца "Пересвет", на котором в 1898 г. и было решено перейти от систем, с магистральной трубой к автономным системам с использованием насосов только в том отсеке, в котором они располагались. Тогда же для гарантии полной изолированности отсеков были введены новые, гораздо более жесткие правила натурного испытания переборок путем наполнения отсеков водой. На броненосцах типа "Бородино" водоотливная система включала 10 отливных труб диаметрбм 343 мм, установленных на настиле второго дна, и столько же центробежных насосов (их называли "тюрбннами"), которые откачивали попавшую в отсек воду и выбрасывали ее за борт на уровне выше ватерлинии. 7 "тюрбин" могли откачать в час по 800 т воды, три -по 300 т. Эту их подачу (или производительность) выбирали из того расчета, чтобы отсек, в котором располагалась "тюрбнна", можно было в течение часа полностью освободить от затопившей его воды.

Расположение противоторпедных сетей и шестов в носовой части броненосцев "Бородино" и "Орел".

Осушительная система

Предназначалась для полной очистки отсека от воды или удаления ее небольших масс. Ее трубы имели диаметр 102 мм и обслуживались семью трюмно- пожарными насосами системы Вортингтона (двух типов – вертикального и горизонтального) подачей 50 т/час и тремя ручными помпами (насосами) системы Стона.

Пожарная система состояла из магистрали диаметром 102 мм, проходившей под броневой палубой по длине от 17 до ¦89 шпангоута и через присоединявшиеся к ней отростки могла подавать воду к пожарным шлангам до высоты палубы спардека. Она же служила для скатывания палуб при их мытье и уборке. Система затопления погребов боеприпасов обеспечивала их заполнение водой самотеком (за счет гидростатического давления забортной воды) в течение (эта норма сохранилась и в последующие периоды судостроения) примерно 15 мин. Открывая клапаны с дистанционными приводами с верхней палубы, можно было пустить воду в каждый (или сразу в группу) из 37 имевшихся на корабле погребов.

Для доступа воды внутрь корпуса служили забортные отверстия с приемниками и клапанами. На "Бородино" их было 19, на "Орле" их число довели до 26.

Креновая системабыла одним из новых явлений техники того времени, когда, благодаря работам С. О. Макарова и А. Н. Крылова по непотопляемости кораблей, русский флот занял передовое место в мире. Предложенные в 1900 г. А. Н. Крыловым, хотя и официально не принятые таблицы непотопляемости заставили сделать первый шаг по использованию забортной воды не только для тушения пожаров и затопления погребов, но также и для выравнивания кренов и дифферентов, чем корабль мог быть спасен от опрокидывания. Этим целям служили креновые трубы (диаметром 180 мм), которые сообщали между собой противолежащие бортовые отсеки. И хотя они, не соединяясь ни с кингстонами, ни с осушительной системой, были замкнуты лишь на внутренние отсеки корабля, их возможности (что подтвердилось в бою) существенно расширились, и корабль избавился от риска получения опасных кренов.
