«Фаустпатрон» можно считать родоначальником современных ручных противотанковых гранатометов одноразового применения.

Помимо одноразовых «Фаустпатронов», в Германии в 1943 году принимается на вооружение противотанковое ружье многоразового применения «Офенрор» («открытая труба») с выстрелом, граната которого имела реактивный двигатель. Калибр гранаты, как и ствола, составлял 88 мм.

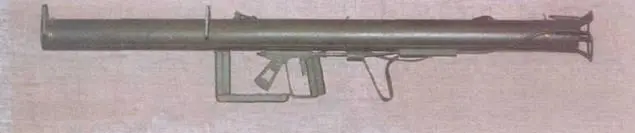

Реактивнопротивотанковое ружье Офенрор Расчет немецкого противотанкового - фото 13

Реактивно-противотанковое ружье «Офенрор».

Расчет немецкого противотанкового ружья Панцершрек на боевой позиции - фото 14

Расчет немецкого противотанкового ружья «Панцершрек» на боевой позиции.

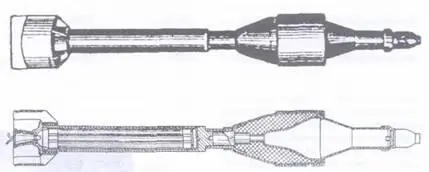

Общий вид и разрез реактивной противотанковой гранаты к ружью Офенрор - фото 15

Общий вид и разрез реактивной противотанковой гранаты к ружью «Офенрор».

Рукоятка взведения спускового механизма и спусковой механизм ружья Офенрор - фото 16

Рукоятка взведения спускового механизма и спусковой механизм ружья «Офенрор».

Реактивная противотанковая граната состояла из скрепленных резьбовым соединением корпуса с кумулятивным зарядом и взрывателем и реактивного двигателя со стабилизатором.

Реактивное ружье представляло собой открытую гладкостенную трубу с тремя направляющими прямоугольной формы, выштампованными по всей длине трубы. На заднем конце трубы было укреплено проволочное кольцо, предохраняющее канал от загрязнения и облегчающее вкладывание гранаты в ствол при заряжании. На стволе ружья крепились: прицельное приспособление, состоящее из рамки с прорезью и мушки; рукоятка для взведения ударного механизма с предохранителем; рукоятка для удержания ружья; рукоятка со спусковым рычагом; импульсный генератор; плечевой упор с наплечником.

Воспламенение порохового заряда реактивного двигателя происходило от импульсного электрогенератора при нажатии на спусковой крючок. При выстреле граната получала ускорение за счет реактивной силы двигателя. Истекающие из ствола назад газы уравновешивали отдачу. Но работа реактивного двигателя не заканчивалась, в отличие от «Базуки», к моменту вылета гранаты из ствола. На коротком участке траектории после вылета реактивный двигатель продолжал работать. Поэтому при стрельбе из ружья «Офенрор», стреляющий, чтобы не получить ожогов, должен был надевать маску от противогаза, шлем и перчатки, а также одежду, закрывающую открытые участки тела. Это неудобство боевого использования ружья привело к его усовершенствованию – к ружью был придан легкий металлический щиток, присоединяемый к стволу вблизи дульного среза перед стрельбой. Щиток предохранял стрелка от ожогов. Модернизированный вариант ружья получил наименование «Панцершрек». Дальность стрельбы из него составляла 150 м; масса ружья со щитком – 9,5 кг; масса выстрела – 3,3 кг; длина ружья – 1630 мм.

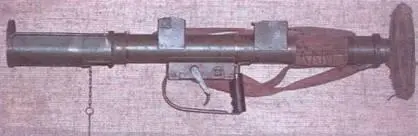

Противотанковое ружье ПИАТ Расчет английского противотанкового ружья - фото 17

Противотанковое ружье «ПИАТ».

Расчет английского противотанкового ружья ПИАТ готовится к выстрелу - фото 18

Расчет английского противотанкового ружья «ПИАТ» готовится к выстрелу.

Спусковой механизм ружья ПИАТ ОСНОВНЫЕ ТТХ ПРОТИВОТАНКОВОГО РУЖЬЯ ПИАТ - фото 19

Спусковой механизм ружья «ПИАТ».

ОСНОВНЫЕ ТТХ ПРОТИВОТАНКОВОГО РУЖЬЯ «ПИАТ»

Применяемый боеприпас Граната с кумулятивной калиберной боевой частью и пороховым вышибным зарядом

Пусковое устройство Откатное, многоразового применения

Калибр ствола и гранаты, мм 88

Масса ПТР, кг 15,75

Масса гранаты, кг 1,18

Длина ПТР, мм 973

Прицельная дальность стрельбы, м 90 (100 ярдов)

Начальная скорость гранаты, м/с 77

Бронепробиваемость, мм до 120

Еще одной интересной конструкцией противотанкового оружия ближнего боя было английское противотанковое ружье «ПИАТ», предназначенное для стрельбы 88-мм кумулятивными гранатами. Ружье состояло из трубы и приваренного к ней лотка. В трубе размещались затвор с жестко закрепленным бойком и возвратно-боевая пружина. На трубе крепились коробка спускового механизма, прицельное приспособление, плечевой упор с резиновым амортизатором и, при необходимости, сошка.
