Противотанковое ружье «Базука» положило начало ручным противотанковым гранатометам многоразового применения, созданным позднее в ряде стран мира.

Позже в США были разработаны более совершенные варианты противотанковых ружей. Так, ПТР «Базука» М.18. сохранив общую схему ружья обр. 1942 года, имело калибр 60 мм, выстрел массой 1,58 кг (с реактивным двигателем и стабилизатором) и обладало бронепробиваемостью 150 мм.

В Германии в 1943 году были приняты на вооружение и получили широкое распространение противотанковые гранатометы «Панцерфауст-1» и «Панцерфауст-2» одноразового применения (у этих гранатометов имелось и другое, пожалуй, более распространенное название – «Фаустпатрон»). «Panzerfaust» (нем.) – можно перевести как железный кулак, или противотанковый кулак, а «Faustpatrone» (нем.) – патрон в форме кулака. Оба гранатомета имели аналогичное принципиальное устройство и различались лишь конструкцией и размерами боевой части и пускового устройства.

Гранаты обоих гранатометов имели кумулятивную боевую часть, стабилизатор с четырьмя пружинными лопастями и стартовый пороховой заряд. Боевая часть гранаты калибра 150 мм («Панцерфауст-1») или 100 мм («Панцерфауст-2») располагалась вне ствола. Боеприпасы такого типа получили название надкалиберные. Граната имела донный взрыватель инерционного действия. Пусковое устройство представляло собой гладкий ствол калибра 44 мм, выполненный из стальной цельнотянутой трубы, в который на заводе-изготовителе помещались граната с пороховым вышибным зарядом в картонном пенале; лопасти стабилизатора при этом находились в сложенном состоянии. В таком положении граната жестко фиксировалась в стволе и надежно удерживалась в нем при перевозке, переноске, прицеливании при различных углах возвышения и склонения. Сверху на стволе был закреплен ударный механизм и откидная прицельная планка.

ОСНОВНЫЕ ТТХ ПРОТИВОТАНКОВОГО РУЖЬЯ М.18 «БАЗУКА»

Применяемый боеприпас Выстрел с кумулятивной калиберной гранатой и пороховым реактивным двигателем

Пусковое устройство Безоткатное, многоразового применения

Калибр ствола и гранаты, мм 60

Масса ПТР в боевом положении, кг 4,7

Длина ПТР, мм 1550

Боевая скорострельность, выстр./мин. до 4

Прицельная дальность стрельбы, м 270

Начальная скорость гранаты, м/с 81

Бронепробиваемость, мм 150

Спусковой механизм и прицел ружья М18 Притивотанковая граната и гранатомет - фото 8

Спусковой механизм и прицел ружья М.18.

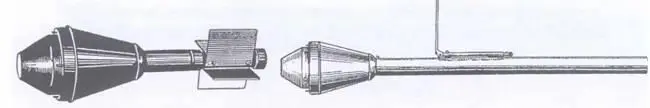

Притивотанковая граната и гранатомет Панцерфауст I Общий вид - фото 9

Притивотанковая граната и гранатомет «Панцерфауст I».

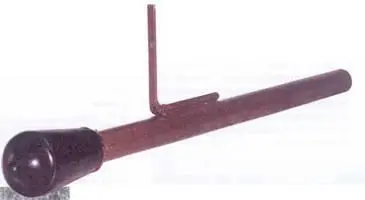

Общий вид противотанкового гранатомета Панцерфауст II ОСНОВНЫЕ ТТХ - фото 10

Общий вид противотанкового гранатомета «Панцерфауст II».

ОСНОВНЫЕ ТТХ ГРАНАТОМЕТОВ «ПАНЦЕРФАУСТ»
Применяемые боеприпасы «Панцерфауст-1» «Панцерфауст-2»
Выстрелы с надкалиберной кумулятивной гранатой и стартовым пороховым зарядом
Пусковое устройство Безоткатное, одноразового использования
Калибр ствола, мм 44 44
Калибр боевой части гранаты, мм 150 100
Масса гранатомета в боевом положении, кг 5,35 3,25
Длина гранатомета в боевом положении, мм 1048 1010
Масса гранаты, кг 2,8 1,65
Масса кумулятивного заряда, кг 1,66 0,74
Дальность стрельбы, м 30 30
Бронепробиваемость, мм 200 140
Для стрельбы ствол обхватывался обеими руками и прижимался к правому боку так - фото 11 Для стрельбы ствол обхватывался обеими руками и прижимался к правому боку так - фото 12

Для стрельбы ствол обхватывался обеими руками и прижимался к правому боку так, чтобы истекающие назад газы не задели гранатометчика. Прицеливание осуществлялось через фигурную прорезь прицельной планки. Передним визиром являлся верхний край оболочки гранаты. При нажатии на спусковую кнопку ударного механизма луч огня от капсюля воспламенителя передавался вышибному заряду, который, воспламеняясь, выталкивал гранату из ствола с незначительной скоростью, так как большая часть газов свободно истекала назад из ствола, уравновешивая отдачу. Дальность стрельбы не превышала 30 м. В отличие от «Базуки», гранаты «Фаустпатронов» не имели реактивного двигателя. Это упростило всю систему, но существенно сократило дальность стрельбы. Несмотря на это, «Фаустпатроны», за счет надкалиберной боевой части с мощным кумулятивным зарядом, оказались эффективным средством для поражения танков.
