Н. Якубович - Боевой вертолет Ми-28

Примечание.

1*. По данным ОАО «Мотор Сич».

2* . По данным Завода им. В.Я. Климова.

3* . На взлетном режиме.

4* . Третий вариант настройки.

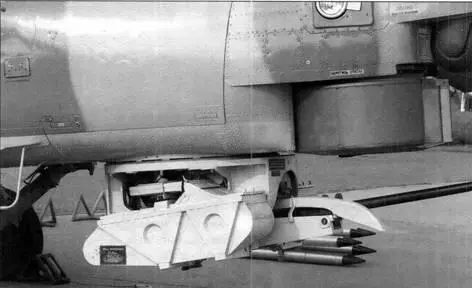

Установка НППУ-28 с пушкой 2А42

Кроме этого предусмотрены конструктивные меры, исключающие соприкосновение членов экипажа в момент удара с органами управления и элементами интерьера кабин, а также снижающие вероятность взрыва, пожара и существенной деформации кабины, исключающей самостоятельное ее покидание на земле.

В силовую установку входят два турбовальных двигателя ТВЗ-117ВМА производства ОАО «Мотор Сич» (Украина). Система управления двигателя позволяет настраивать взлетную мощность в диапазоне от 2000 до 2500 л.с. (в зависимости от типа вертолета), мощность на чрезвычайном режиме для всех модификаций двигателя – 2800 л.с. Впрыск воды обеспечивает устойчивую работу двигателей при пусках неуправляемых ракет. Силовая установка комплектуется пылезащитными фильтрами и экранно-выхлопными устройствами. Благодаря повышенным характеристикам ТВЗ-117В серии 02 возрастают скорость и потолок (почти на 1000 м), грузоподъемность – более чем на 1000 кг, улучшается маневренность вертолета. В дальнейшем предполагается замена двигателей на ВК-2500, разработанный в ОАО «Климов» на базе ТВЗ-117ВМА.

В подкапотном пространстве редукторного отсека, над потолочной панелью центральной части фюзеляжа вертолета, расположены вентилятор и маслорадиатор. В качестве вспомогательной силовой установки, используемой как источник сжатого воздуха, необходимого для запуска ТВЗ-117ВМА, применяется двигатель ТА-14 (на опытных образцах стоял АИ-9В мощностью 3 кВт, сухая масса 70 кг).

Топливная система Ми-28 состоит из двух независимых систем для питания каждого двигателя с автоматической перекрестной подачей горючего. Три бака (два расходных, по одному на каждый двигатель, и один – общий), объемом около 1900 л размещены в протектированном контейнере под полом центральной части фюзеляжа. По мере опорожнения они заполняются пенополиуретаном, предохраняющим их от взрыва. Для полета на предельную дальность допускается подвеска дополнительных топливных баков.

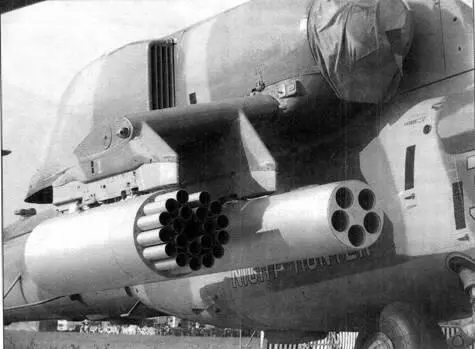

На пилонах под крылом подвешены: слева – блок Б8В-20 с НАР С-8, справа – блок Б-13Л с НАР С-13

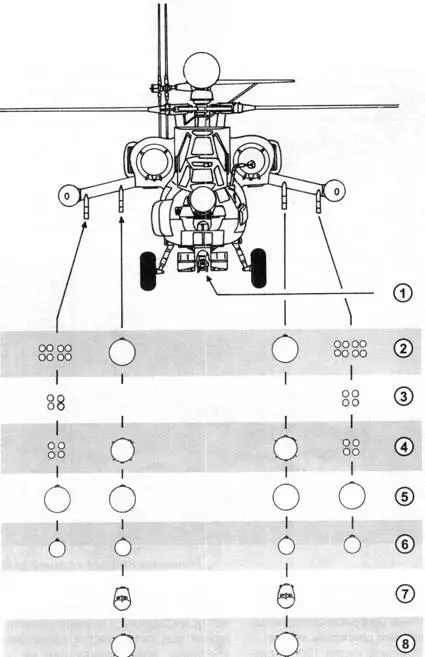

Варианты размещения вооружения Ми-28Н:

1 -установка НППУ-28 с пушкой 2А42, боезапас 250 патронов; 2-16 ПТУР «Атака» и два блока Б8В-20; 3-восемь УР «Игла»; 4-восемь ПТУР «Атака» и два бака ПТБ-460; 5-четыре блока Б8В-20; 6-четыре блока Б-13Л; 7-два контейнера УПК-23-250 с 23-мм пушками ГШ-23Л; 8-два бака ПТБ-460

Несущий винт – пятилопастный, диаметром 17,2 м, рулевой – четырехлопастной диаметром 3,84 м, выполненный по Х-образной схеме. Лопасти несущего и рулевого винтов – прямоугольные, с хордой 0,67 м и стреловидными законцовками. Лопасти изготовлены из полимерного композиционного материала, конструктивно лопасть представляет собой носовую часть, к которой крепятся хвостовые отсеки, также выполненные из полимерных композиционных материалов с сотовым заполнителем. Скорость вращения несущего винта 242 об/мин, окружная скорость концов лопастей 216 м/с. Лопасти несущего винта выдерживают без разрушения попадание снарядов калибра 20 – 23 мм.

Главный редуктор, вентилятор, вспомогательная силовая установка и прочие агрегаты крепятся на потолочной панели центральной части фюзеляжа. Мощность с двигателей передается на несущий винт через редукторы: два угловых УР-28 и главный ВР-29. Кроме этого, от главного редуктора осуществляется привод двух электрогенераторов переменного тока напряжением 208 В.

Втулка несущего винта представляет собой титановый корпус с пятью вынесенными сферическими эластомерными шарнирами. В подвижных соединениях втулки широко использованы металлофторопластовые и тканевые подшипники, не требующие постоянной смазки. Эластомерная втулка не только позволила снизить трудозатраты на обслуживание вертолета, но и обеспечила повышение маневренности и управляемости машины.
