Н. Якубович - Боевой вертолет Ми-28

Спереди под носовой частью фюзеляжа расположена стабилизированная платформа комбинированной обзорно-прицельной станции КОПС и артиллерийская установка.

Второй опытный экземпляр Ми-28Н (ОП-2) в полете

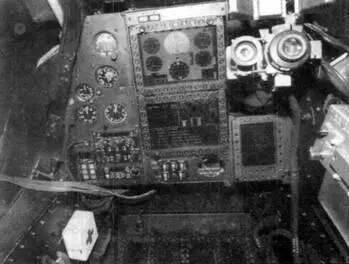

Кабина оператора бортового вооружения

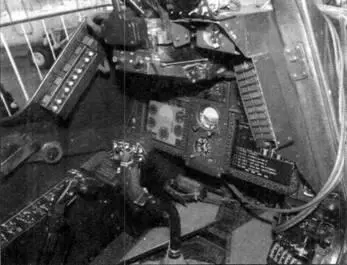

Кабина пилота

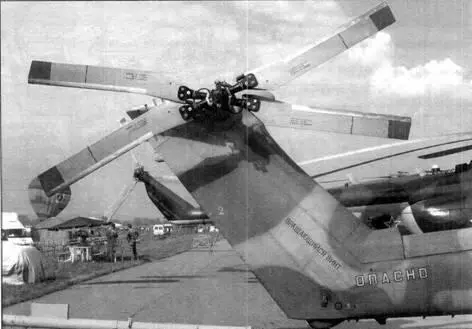

Хвостовой винт и килевая балка

Носовая часть Ми-28Н

Под полом кабины летчика размещены блоки электрооборудования, прицельного и пилотажно-навигационного комплекса.

В хвостовой балке находится задний отсек радиооборудования, свободный объем которого позволяет перевозить аэродромное оборудование, необходимое при передислокации вертолета, или транспортировать в особых случаях до трех человек. Доступ в отсек осуществляется через люк и откидной трап с левого борта. Нижнее расположение хвостовой балки исключило возможность соударения с ней лопастей несущего винта.

На килевой балке расположены хвостовой винт и управляемый стабилизатор в виде одной консоли.

Внутри килевой и хвостовой балок размещена тросовая проводка управления рулевым винтом и стабилизатором.

Крыло вертолета размахом 4,88 м – свободнонесущее с четырьмя пилонами, предназначенными для подвески ракетного, стрелково-пушечного, бомбового и прочего вооружения, дополнительных топливных баков и контейнеров КМГУ-2. На торцах крыла размещаются устройства для создания пассивных помех. Крыло кессонной конструкции изготовлено из алюминиевых сплавов, за исключением носка и хвостовой части, выполненных из композиционного материала.

Шасси – трехопорное неубирающееся. Основные стойки оснащены тормозными колесами размером 720x320 мм. Колея шасси – 2,29 м, база – 11,0 м. Задняя опора укомплектована колесом размером 480x200 мм. В конструкцию опор шасси включены гидропневматические амортизаторы с дополнительным (аварийным) ходом.

Система спасения экипажа обеспечивает снижение перегрузок при ударе до физиологически переносимого уровня. Она включает энергопоглощающие кресла с повышенным ходом амортизации до 30 см и системой притяга привязных ремней к креслам летчика и штурмана, допускающие аварийную посадку с вертикальными скоростями до 12 м/с. Система спасения приводится в действие вручную, но если по каким-то причинам летчик не сможет этого сделать, то благодаря соответствующим датчикам срабатывает автоматика. На больших высотах экипаж может покинуть вертолет с парашютом, предварительно отстрелив крыло.

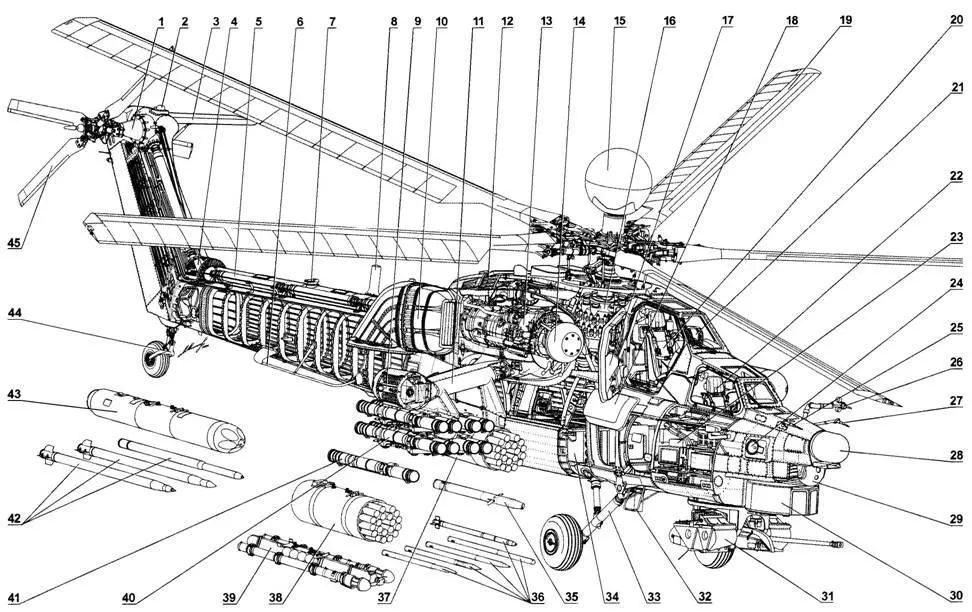

Компоновочная схема боевого вертолета Ми-28Н

1-хвостовой редуктор; 2-проблесковый маяк; 3-стабилизатор; 4-угловой редуктор; 5-вал трансмиссии; 6-антенна системы связи; 7-антенна системы спутниковой навигации; 8-антенна системы связи; 9-контейнер с устройством создания помех; 10-экранно-выхлопное устройство; 11-крыло; 12-ВСУ АИ-9В; 13- ТВД ТВЗ-117ВМА; 14-воздушный фильтр; 15-надвтулочная РЛС НО-25; 16-главный редуктор; 17-дверь кабины пилота (открыта); 18-пневматический трап для аварийного покидания кабины; 19-лопасть несущего винта; 20-кресло пилота; 21-индикатор на лобовом стекле; 22-кресло оператора; 23-отсек радиоэлектронного оборудования; 24-выдвижная фара; 25-трубка ПВД; 26-датчики угла атаки и скольжения; 27-трубка ПВД; 28-обтекатель антенны системы наведения УР; 29-тепловизионная система; 30-гиростабилизированная платформа; 31-пушечная установка НППУ-28Н; 32-подножка; 33-основная опора шасси; 34-топливный бак; 35-ПТУР «Атака»; 36-НАР С-8 с различными боеголовками; 37, 38-блок НАР Б8В-20; 39-пусковые установки УР «воздух-воздух» «Игла»; 40-пакет транспортно-пусковых контейнеров ПТУР «Атака»; 41-транспортно-пусковой контейнер ПТУР «Атака»; 42-НАР С-13 с разными боеголовками; 43-блок НАР Б-13Л; 44-хвостовая опора шасси; 45-рулевой винт

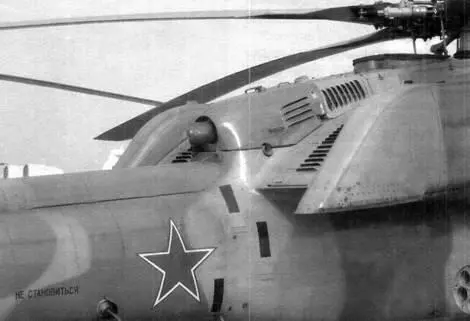

Задняя часть силовой установки с экранно-выхлопными устройствами
