Ещё осенью 1982 г. ведущим конструктором по машине был назначен А.И. Науменко, позже – ведущие конструкторы по направлениям: С.П. Фе- дин – по радиоэлектронному оборудованию, Ю.И. Хоролец – по постройке самолёта, С.А. Филь – по лётным испытаниям, Э.А. Шоломицкий – по системам кондиционирования и охлаждения. Общее руководство и решение наиболее сложных концептуальных проблем осуществлял П.В. Балабуев (с 1984 г. – генеральный конструктор ОКБ им. O.K. Антонова).

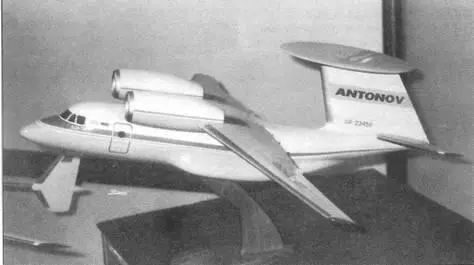

Модель Ан-71, демонстрировавшаяся на выставке в Москве

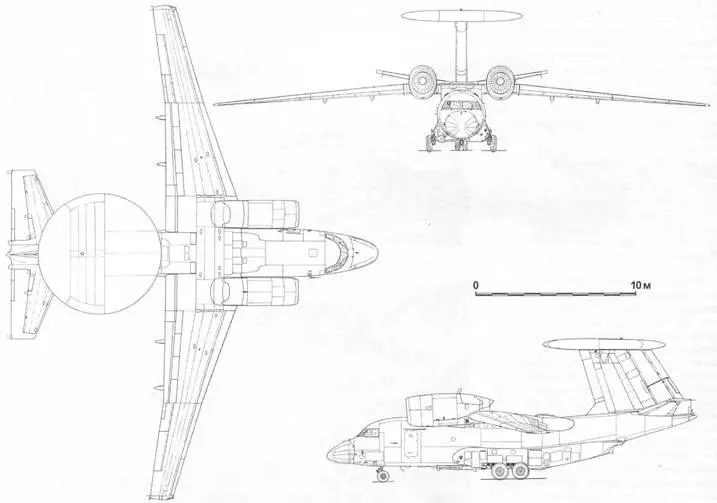

Самолёт РААН Ан-71

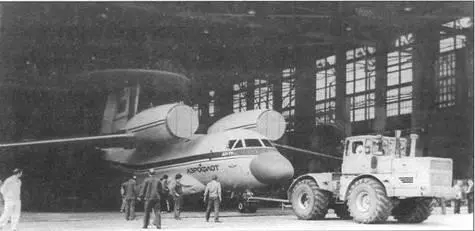

Первый экземпляр Ан-71 выкатывают из ангара на аэродроме Святошино, 23 июня 1985 г.

Аэродинамическая компоновка Ан-71 выбиралась, исходя из необходимости обеспечения работы антенны радиотехнического комплекса без зон затенения конструкцией самолёта. Прорабатывались две схемы размещения антенного обтекателя: первая – традиционная, на пилоне над фюзеляжем, вторая – на законцовке вертикального оперения. Комплексный анализ схем показал преимущества последней, хотя при этом требовалось заново разработать хвостовую часть фюзеляжа и оперение. Было спроектировано новое вертикальное оперение, имевшее обратную стреловидность (для обеспечения необходимой центровки самолёта), а также большие хорду и толщину. По сравнению с исходным Ан-72 почти на 4 м уменьшилось его «плечо», что, как предполагалось, должно было негативно отразиться на управляемости машины. Горизонтальное оперение, перенесённое с вершины киля на фюзеляж, попадая в зону воздействия реактивных струй от двигателей, могло испытывать высокие вибрационные нагрузки. Для снижения этого воздействия горизонтальному оперению придали довольно значительный угол поперечного V и спроектировали приподнятую хвостовую часть фюзеляжа, что позволило сдвинуть вверх стабилизатор на 0,5 м. Несмотря на все эти усилия, при испытаниях выяснилось, что моментные характеристики самолёта по тангажу всё же заметно отличались от Ан-72.

На Ан-71 использовали более мощные, по сравнению с Ан-72, двигатели Д-436К с тягой по 7500 кг. Однако необходимость обеспечения заданных взлётно- посадочных характеристик (например, взлёта с одним отказавшим двигателем) всё же потребовало дополнительно установить и разгонный двигатель РД-36А с тягой 2900 кг под хвостовой частью фюзеляжа с воздухозаборником в одном из обтекателей шасси.

Экипаж Ан-71 должен был состоять из шести человек, три из которых – операторы РЛС.

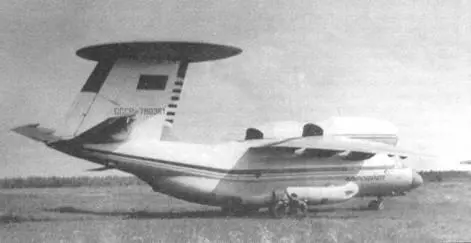

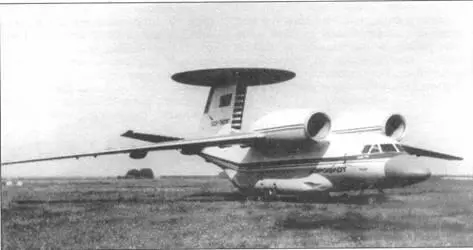

Первый экземпляр Ан-71 на аэродроме Гостомель (два фото вверху)

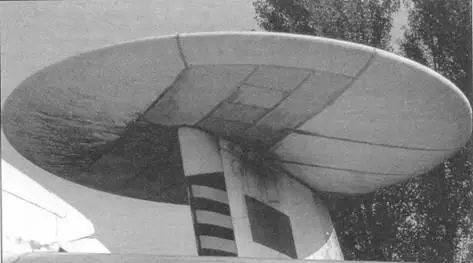

Обтекатель антенны РЛС на верхушке киля

За необычный вид самолёта пришлось расплачиваться необходимостью решения целого ряда проблем, среди которых были и недостаточная устойчивость и управляемость в боковом и продольном каналах, и необходимость установки двухзвенного четырёхсекционного руля поворота большой площади, что усложняло управление и заметно снижало эффективность триммера руля, и разгрузка стабилизатора от потока газов двигателей.

Рабочее проектирование началось весной 1983 г. Первый опытный образец самолёта необходимо было выставить на лётные испытания во II квартале 1985 г. 9 января 1984 г. вышло официальное постановление Совета Министров о постройке самолёта ДРЛО Ан-71. В то время работы велись уже полным ходом.

В 1982 – 1983 гг. в ОКБ O.K. Антонова прорабатывался вариант палубного самолёта ДРЛО. Его собирались разместить на проектировавшихся тогда тяжёлых атомных авианесущих крейсерах. Машина должна была иметь небольшие размеры, складывающееся крыло, достаточную грузоподъёмность и хорошие взлётно-посадочные характеристики. Ни один из имевшихся в составе советских ВВС или эксплуатировавшихся «Аэрофлотом» типов летательных аппаратов для этой цели не подходил. В конкурсе участвовали четыре конструкторских коллектива: ОКБ O.K. Антонова (КМЗ) с проектом, получившим первоначальное обозначение Ан-75, ОКБ им. Г.М. Бериева с одним из вариантов палубного многоцелевого самолёта П-42, ОКБ им. А.С. Яковлева с проектом Як-44Э и ОКБ им. В.М. Мясищева.
