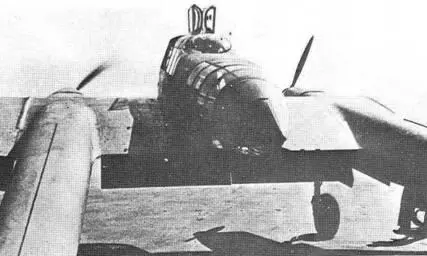

Начнем с того, что разведчик "Фокке- Вульф" был цельнометаллическим. Лишь для рулей и элеронов использовали полотняную обтяжку, все остальное выполнялось из легких сплавов. Обе хвостовые балки были совершенно одинаковы и взаимозаменяемы. Они представляли собой цельнометаллические конструкции типа полумонокок с работающей обшивкой. Балки имели скругленное квадратное сечение и присоединялись к фланцам мотогондол у задней кромки крыла. Мотогондолы же являлись неотъемной частью центроплана. Кили выполнялись интегрально с балками. Оба киля связывались между собой горизонтальным оперением. Крыло состояло из трех частей: центроплана и двух консолей, крепившихся за моторами. Прямоугольный в плане центроплан имел три лонжерона (два из них, основной и задний, проходили через гондолу насквозь), а стреловидные по передней кромке консоли – по два. Лонжероны были ферменного типа из профилей. Силовой набор крыла дополнялся нервюрами, собранными из штампованных частей, и стрингерами, уложенными вдоль консольных секций. Носок крыла выполнялся откидным на петлях, обеспечивая легкий доступ к тягам и электропроводке. Крыло несло элероны (дюралевый каркас и полотняная обтяжка) и металлические посадочные щитки. Щитки занимали примерно одну треть размаха консолей и всю заднюю кромку центроплана, продолжаясь и под гондолой экипажа. Элероны, так же, как и рули высоты и направления, несли триммеры с электромеханическим приводом.

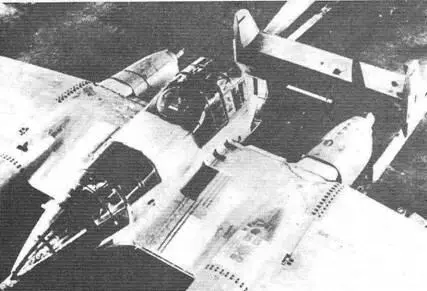

Центральная гондола, в которой располагался экипаж разведчика, почти сплошь была остеклена. Как и у всех немецких самолетов того времени, остекление разбивалось на большое количество панелей, преимущественно плоских. Это упрощало технологию изготовления фонаря и его ремонт. Кроме того, плоские стекла практически не давали искажений в обзоре. В носу слева сидел летчик, правее и чуть сзади него находилось место наблюдателя, являвшегося одновременно штурманом, бомбардиром, радистом и стрелком. За их спинами через кабину проходил главный лонжерон. С последним системой подкосов соединялся усиленный шпангоут, переходящий в часть переплета фонаря; он выполнял функции противокапотажной рамы. Третий член экипажа, бортмеханик (он же задний стрелок) лежал на специальном матрасе в суженной обтекаемой задней части кабины. Экипаж попадал в самолет через откидывающиеся вверх панели фонаря над местами пилота и наблюдателя и такую же панель у бортмеханика.

На стр. 18-19: Фрагменты конструкции "рамы"

В качестве мотоустановки конструкторы избрали новые для того времени 12-цилиндровые инвертные V-образные моторы воздушного охлаждения "Аргус" (Argus) As 410 взлетной мощностью по 430 л.с. с двух лопастными винтами фиксированного шага. Моторы были заключены в хорошо обтекаемые капоты. Втулки винтов закрывались коками. Бензобаки располагались в передней части хвостовых балок. Масляные баки стояли в мотогондолах за противопожарной перегородкой двигателя.

Шасси FW 189 полностью убиралось. Основные колеса на одиночных амортизированных стойках складывались гидросистемой назад, прятались в заднюю часть мотогондол и полностью прикрывались створками. Хвостовое колесо откидывалось влево и заподлицо укладывалось в горизонтальное оперение. Его в полетном положении вместе со стойкой тоже прикрывал щиток.

Оборонительное вооружение разведчика "Фокке-Вульф" для 1937 г. выглядело очень мощно. Спереди справа в шаровой установке стоял 7,92-мм пулемет MG 15, такая же точка находилась за местами летчика и наблюдателя в уступе фонаря. Законцовка гондолы представляла собой электрифицированную турель "Икариа" (Ikaria) Ее конус вращался специальным электромотором. Пулемет вел огонь в одно из незастекленных окон конуса.

Для использования в целях непосредственной поддержки войск, самолет нес два неподвижных направленных вперед пулемета MG 17 (калибра 7,92 мм), установленных в корневых частях крыла. Их при необходимости можно было использовать и для защиты в передней полусфере. Под консолями располагались четыре бомбодержателя ETC50/VIII, рассчитанных на подвеску различных бомб весом до 50 кг, выливных авиаприборов или контейнеров для постановки дымовых завес. Общая бомбовая нагрузка составляла 200 кг.
