Ростислав Ангельский: Отечественные противотанковые комплексы

В одной из плоскостей, ближе к законцовке, размещались дополнительные интерцепторы для управления по крену. В принципе, имелась возможность использовать для управления по крену интерцепторы каналов тангажа и рысканья, но это усложнило бы бортовую аппаратуру и грозило возможными трудностями при отработке. В плоскости, свободной от интерцепторов крена, устанавливалась пара трассеров с различными уровнями светимости. Один из них, выбранный в зависимости от условий освещенности местности, задействовался для слежения за ракетой.

Наземная аппаратура включала пульт оператора, следившего за целью и снарядом через бинокулярный прицел и выдававшего команды управления – «вверх», «вниз», «влево», «вправо» – посредством отклонения рукоятки на пульте на угол до 40° в любую сторону.

Во избежание столкновения с землей в течение первых 2…3 с после старта ракета управлялась по командам оператора только в горизонтальной плоскости, а в вертикальной отрабатывала программную траекторию с выходом на линию визирования «оператор – цель».

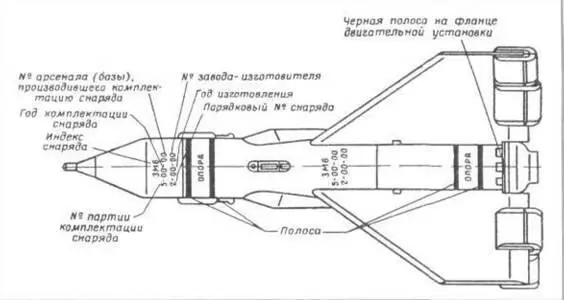

Ракета 3М6 комплекса «Шмель»

Летная отработка началась в апреле 1958 г. бросковымп испытаниями с пусками неуправляемых макетов снаряда для подтверждения работоспособности проводной линии, изучения процесса схода с направляющей и движения на первых секундах полета. На этом этапе удалось устранить имевшие место при первых пусках обрывы провода, обеспечив его успешное сматывание с катушки со скоростью более 1000 витков в секунду.

Первые управляемые пуски, выполненные в июне – июле 1958 г., прошли без особого блеска – впервые испытывалась принципиально новая техника. Половина из них закончилась неудачей из- за отказов двигателей. В остальных ракета управлялась очень вяло, а то и вообще не реагировала на команды управления. Из-за проблем с двигателями разработчику топлива – подмосковному НИИ-125 потребовалось повысить прочность топливных шашек.

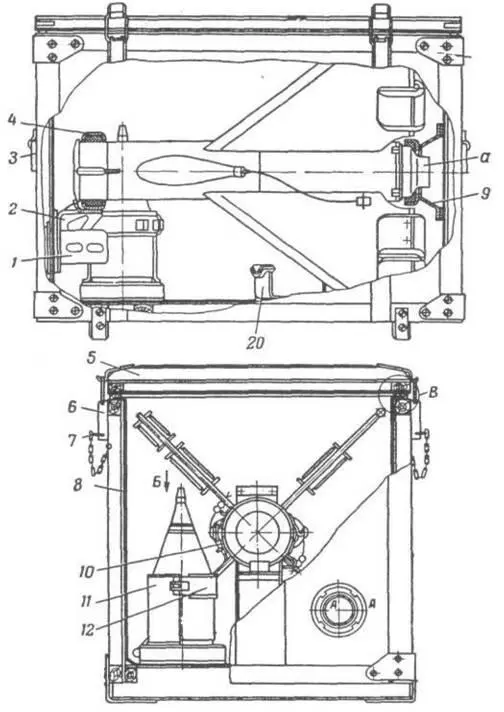

Укупорка и укладка ракеты 3М6

В целом выявленные недоработки оперативно устранялись. Оставался основной недостаток – превышение заданного веса. Комплекс «Шмель» с шестью снарядами, их пусковыми установками и аппаратурой наведения весил 470 кг, и его переноска требовала задействования расчета из 20…22 человек.

С другой стороны, выявилась возможность увеличения дальности пуска до 2 км. Пришлось увеличить длину кабельной линии управления до 2,3 км, что удалось обеспечить без изменения габаритов катушки за счет уменьшения толщины провода на 10%.

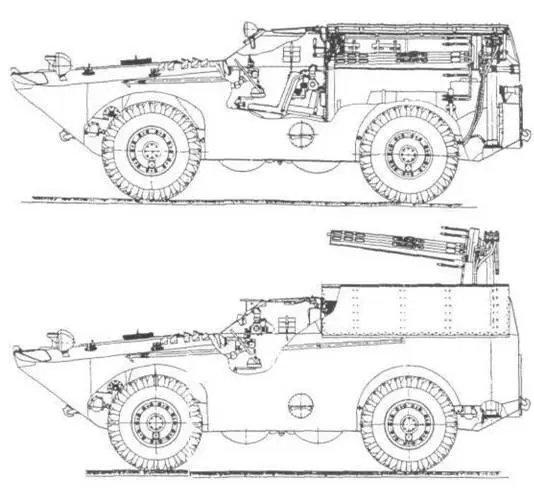

Боевая машина 2П27 комплекса «Шмель»

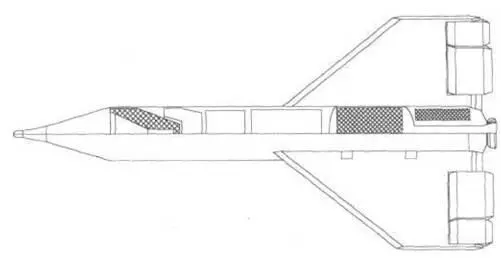

Компоновка ракеты ЗМ6 комплекса «Шмель»

По рекомендации Артиллерийского научно-технического комитета перешли к разработке самоходного комплекса с размещением на ГАЗ-69 и БРДМ. Официально это направление работ было утверждено постановлением от 4 июля 1959 г., хотя фактически соответствующие работы велись еще с мая.

Боевая машина 2П26 на базе ГАЗ-69 (УАЗ-69) комплектовалась пусковой установкой с четырьмя направляющими, в боевом положении ориентированными к заднему борту машины, а в транспортном – направленными вверх. Для вписываемости в кузов машины приняли размещение ракет на направляющих боевой машины по схеме «+» с переходом в полете на схему «X». В результате бугели оказались в плоскости, наклоненной под углом 45° к горизонту, что увеличило послестартовые возмущения ракеты.

Боевая машина 2П27 на базе бронированной разведывательно-дозорной машины БРДМ (ГАЗ-40П) комплектовалась поднимающейся в боевом положении пусковой установкой всего с тремя ориентированными по ходу машины направляющими, но несла в корпусе дополнительно еще три ракеты. Эти ракеты размещались головными частями в корму боевой машины. При перезарядке пусковой установки требовалось развернуть их на 180 градусов, что увеличивало продолжительность этой операции до 20 минут.

Помимо основного пульта оператора на обоих типах боевых машин находился выносной пульт, обеспечивающий пуск и наведение ракет с позиции, расположенной на удалении до 30 м от машины. Кроме того, на машине размещались блок автоматики, пульт проверок, две аккумуляторные батареи.
