Ростислав Ангельский: Отечественные противотанковые комплексы

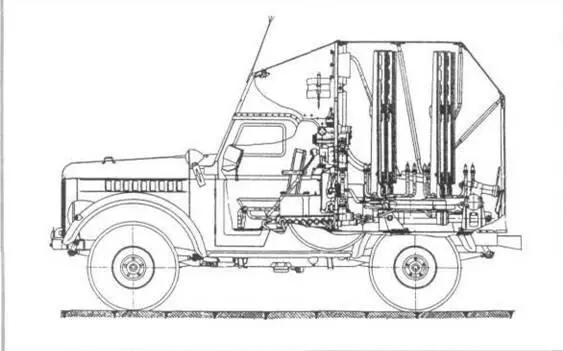

БМ 2/726 комплекса «Шмель» в походном положении

Однако необходимых предпосылок для того, чтобы выполнить важнейшее требование по стартовому весу в период разработки первой отечественной противотанковой ракеты, еще не имелось. Разработчики своевременно осознали это и представили на испытания пусть довольно тяжелый и громоздкий, но работоспособный образец.

БМ 2П26 комплекса «Шмель» в походном положении

После этапа поисковых работ, в ходе которых рассматривалось множество вариантов конструктивно-компоновочных и функциональных схем, к дальнейшей разработке приняли следующий технический облик снаряда, в значительной мере преемственный по отношению к французской ракете SS- 10. Использование зарубежного опыта должно было снизить технический риск при создании первых образцов принципиально нового оружия [1, 7].

Ракета выполнена по аэродинамической схеме «бесхвостка» с Х-образным расположением четырех консолей крыльев. Кумулятивная боевая часть крепилась легкосъемным соединением к переднему аппаратурному отсеку корпуса. В нем размещались последовательно расположенные бортовая батарея, две катушки с проводами связи с наземной аппаратуры наведения и блок управления. В блок управления входили приемная аппаратура, состоящая из двух усилителей, и гироскопический блок, обеспечивавший управление и стабилизацию по крену. Гироскоп раскручивался до старта ракеты от наземного источника тока, а в полете работал на «выбеге», то есть вращался по инерции. Катушка представляла собой бобину с биметаллическим (сталь и медь) кабелем, длина которого на полкилометра превышала величину максимальной дальности.

Крыльевой отсек включал собственно крылья и часть корпуса с двигательной установкой. Для быстрого набора скорости и обеспечения старта под относительно небольшим углом наклона к горизонту тяга двигателя должна была в десятки раз превышать стартовый вес ракеты. После окончания разгона для поддержания примерно постоянной скорости на маршевом участке вполне хватало тяги почти в сто раз меньшей, чем стартовая.

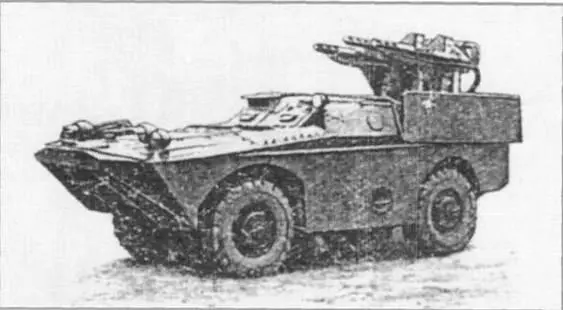

Боевая машина 9П27

Совместить столь противоречивые требования в одном двигателе в те годы не представлялось возможным , поэтомудвигательная установка «Шмеля» включала стартовый и маршевый двигатели. Впереди располагалась цилиндрическая камера сгорания маршевого двигателя с моноблочном зарядом твердого топлива, горевшего только по заднему торцу, – остальные его поверхности были забронированы негорючим составом. Вокруг удлиненного газохода сопла маршевого двигателя размещалась кольцевая камера сгорания стартового двигателя, в которой находилось шесть пороховых шашек трехлепестковой формы. Продукты сгорания топлива стартового двигателя истекали через 12 периферийных косонаправленных сопл. Первоначально предусматривалась сезонная смена соплового блока в соответствии с ожидаемым диапазоном температур заряда, но в дальнейшем эту операцию удалось исключить.

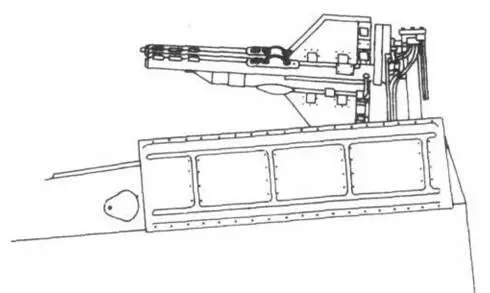

Размещение ПТУР 3М6 на машине 2П27

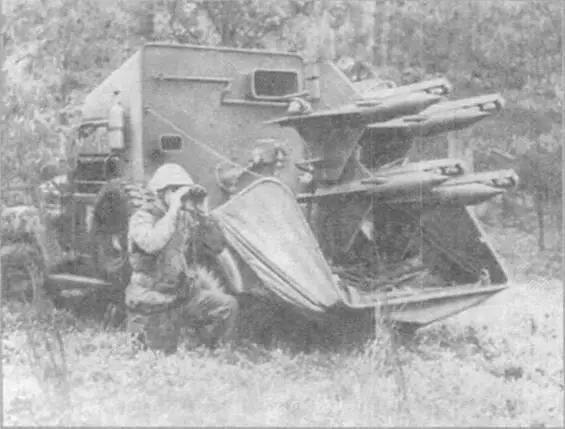

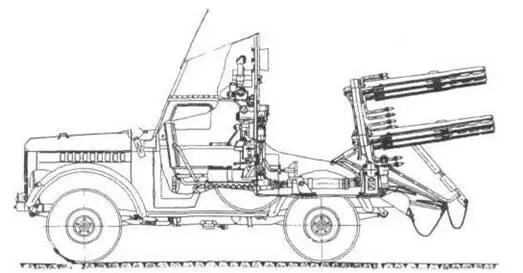

БМ2П26 в готовности к стрельбе

Крылья треугольной формы с утлом стреловидности по передней кромке 45° были выполнены в виде плоских пластин, заостренных по передней и задней кромкам. На задней кромке каждой из плоскостей располагались интерцепторы, обеспечившие управление по каналам тангажа и курса. Интерцепторы, представлявшие собой небольшие расположенные поперек потока пластины, могли совершать колебательные движения с частотой 10 Гц. При этом, выдвигаясь в поток, они оказывали на него возмущающее воздействие, приводящее к росту давления на поверхность крыла в зоне впереди интерцептора. Возникающий аэродинамический момент разворачивал ось ракеты в нужном направлении. Выбор интерцепторов для управления ракетой позволил использовать в качестве привода легкие и относительно простые электромагниты, что обеспечило большую надежность в сравнении с более мощными пневматическими или гидравлическими рулевыми машинами. Интерцепторы были непосредственно связаны с якорями электромагнитов.
