Но наряду со многими достоинствами 3у-23 имела и существенные недостатки. Она не могла сопровождать танковые и мотострелковые подразделения, точность огня снижалась за счет ручной наводки и отсутствия РПК.

17 апреля 1957 года Совет Министров принимает Постановление № 426-211 о разработке новых скорострельных ЗСУ «Шилка» и «Енисей». Формально эти ЗСУ не были конкурентами, так как «Шилка» разрабатывалась для обеспечения ПВО мотострелковых полков для поражения целей на высотах до 1500 м, а «Енисей» – для ПВО танковых полков и дивизий и действовал до высот 3000 м. 2*Для ЗСУ-23-4 принят автомат 2А7, представлявший собой модификацию автомата 2А14 от ЗУ-23. В конструкцию 2А14 ввели кожух с элементами жидкостного охлаждения, пневматический механизм перезарядки и электроспуск. При стрельбе происходило охлаждение стволов прогонкой воды или антифриза по канавкам на наружной поверхности стволов. После очереди до 50 выстрелов (на один ствол) требовался перерыв 2-3 с, а после 120-150 выстрелов – 10-15 с После 3000 выстрелов ствол подлежал замене В ЗИПе на установку полагалось 4 запасных ствола. Боеприпасы были приняты также от 3у-23.

Счетверенная установка автоматов 2А7 получила название: пушка «Амур», имевшая индекс АЗП-23 и индекс ГРАУ 2А-10. Прошу извинения у читателя за обилие индексов, присвоенных одному и тому же изделию, но все их приходится учитывать, дабы избежать путаницы. Кстати, даже офицеры, обслуживающие конкретные изделия годами, в большинстве своем и не помнят все эти индексы.

1* Сейчас ПО «Арсенал».

2* К проектированию и серийному производству ЭСУ-23-4 «Шилка» было привлечено большое число организаций

Самоходная ЗСУ572 Элемент Проектант Производство Автомат ЦКБ14 Завод - фото 4

Самоходная ЗСУ-57-2

Элемент Проектант Производство
Автомат ЦКБ-14 Завод № 535
Пушка АЗП-23 ОКБ-575 Завод № 535
Силовые приводы филиал ЦНИИ-173 Подольский электроме­
Шасси ОКБ-40 3* (головная организация) ханический завод
Бронекорпус ОКБ 40Я ММЗ
Корпус башни ОКБ-40 Подольский машиностроительный
Погон башни Заимствован у Т-54 завод
Дизельный двигатель 8Д6-280М барнаульский завод транспортного машиностроения Завод № 535 Завод № 710
Газотурбинный двигатель ЗПЭ7 НАМИ ОКБ-357 и ОКБ-468 ВГТЗ
Калужский турбинный
РПК «Тобол» ГКРЭ завод
ЗСУ234 Шилка Пушка Амур имеет две люльки в каждой из которой закреплено - фото 5 ЗСУ234 Шилка Пушка Амур имеет две люльки в каждой из которой закреплено - фото 6

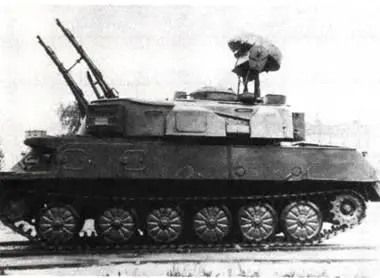

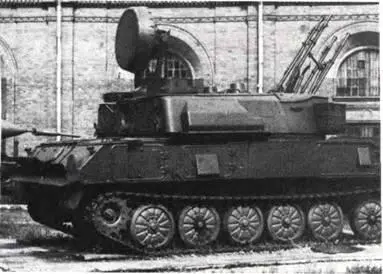

ЗСУ-23-4 «Шилка»

Пушка «Амур» имеет две люльки, в каждой из которой закреплено по два автомата Люльки в свою очередь закреплены на станине одна над другой на расстоянии 320 мм Кроме того, нижняя люлька выдвинута вперед по отношению к верхней на 320 мм. Правые автоматы имеют правую подачу ленты, левые – левую. Подача ленты в приемные окна автоматов производится из патронного короба Для подачи ленты используется энергия пороховых газов, приводящих в действие механизм подачи через затворную раму, и, частично, энергия отдачи автоматов. Пушка имеет две коробки по 1000 патронов (из которых на верхний автомат приходится 480 патронов, а на нижний – 520 патронов).

Силовые приводы 2Э2 служили для вертикального и горизонтального наведения и стабилизации пушки. Приводы 2Э2 – следящие электрогидравлические (по типу муфты Дженни).

Стрельба по зенитным целям могла вестись в четырех режимах.

Первый (основной режим) – это режим автосопровождения – угловые координаты и дальность определяются РЛС. РПК автоматически вырабатывает полные углы наведения с учетом качки и рыскания ЗСУ и выдает их на приводы наведения, которые автоматически наводят пушку в упрежденную точку.

Второй режим – угловые координаты поступают от визирного устройства, а дальность – от РЛС. При этом визирное устройство наводится оператором поиска, а РЛС работает в режиме радиодальномера Этот режим является вспомогательным и применяется при наличии помех, вызывающих сбои в работе системы наведения антенны по угловым координатам, или при неисправности в канале автосопровождения.

Третий режим – режим ЗСУ – работа по запомненным параметрам движения цели, применяется при угрозе потери цели РЛС в процессе автоматического сопровождения.
