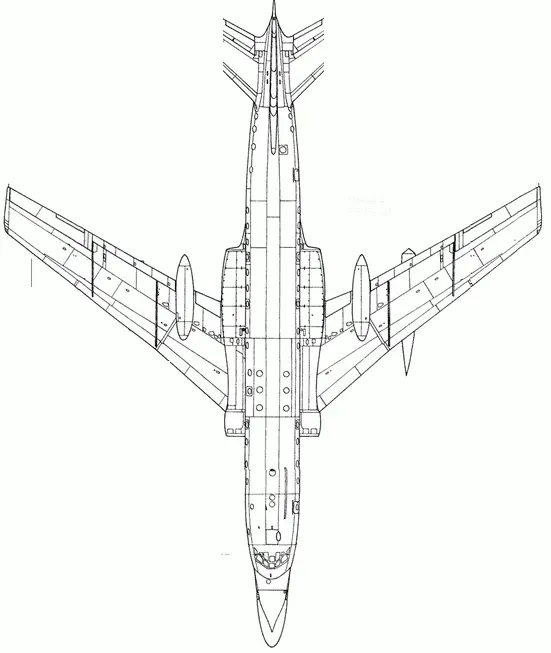

Ту-104Ш-2 Вид сверху

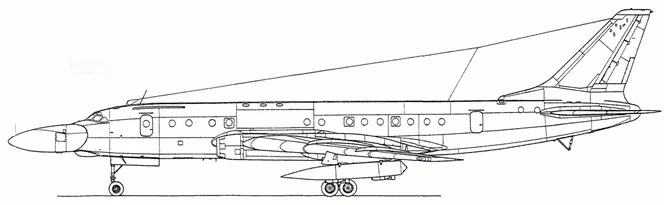

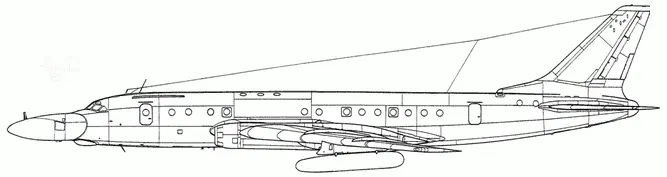

Ту-104Ш-2 Вид справа. Крыло условно не показано

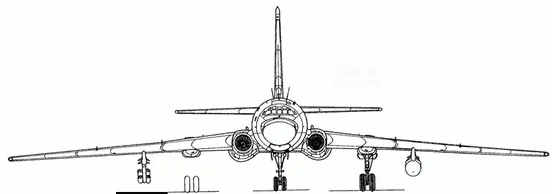

Ту-104Ш-2 Вид спереди

Ту-104Ш-2 Вид сзади

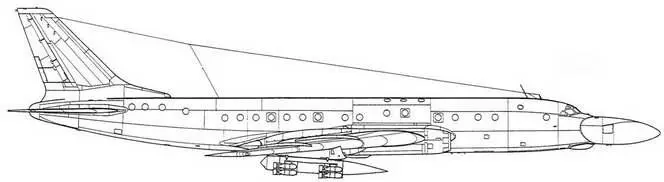

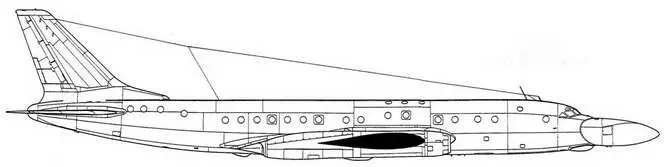

Ту-104Ш-2 Вид справа

Ту-104Ш СССР-42342 1968 г.

Ту-104Ш-2 авиации ВМФ (1975 г.)

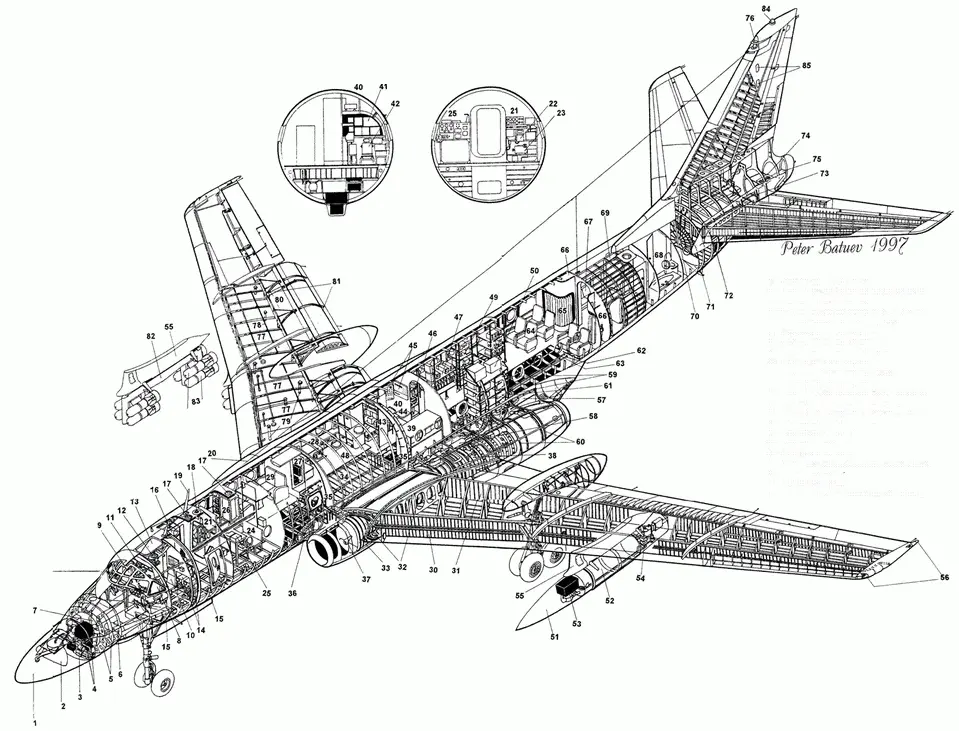

1 — антенна РЛС ПНА;

2 — радиопрозрачный обтекатель Ту-16К-10;

3 — система охлаждения РЛС ПНА;

4 — блоки передатчика и коммутатора РЛС ПНА;

5 — силовой набор крепления носовой части Ту-16К-10;

6 — антенна РЛС Р-1К;

7 — сиденье штурмана Ту-104Ш-2;

8 — сиденье командира Ту-104Ш-2;

9 — сиденье второго пилота;

10 — сиденье бортинженера Ту-104Ш-2;

11 — сиденье бортрадиста Ту-104Ш-2;

12 — астросекстант СП-1;

13 — верхний аварийный люк экипажа;

14 — радиостанция РСИУ-5;

15 — трубопроводы системы обогрева;

16 — передний туалет;

17 — антенны радиокомпаса АРК-5;

18 — датчик астрокомпаса ДАК-Б;

19 — антенна РСИУ-5;

20 — антенна связной радиостанции;

21 — учебное место 1;

22 — индикатор РЛС Р-1;

23 — бомбовый прицел ОПБ-112;

24 — учебное место 2;

25 — стойка учебного места 2;

26 — стойка с блоками системы «ЕН»;

27 — блоки имитации КСР-5 и KCF-2;

28 — буфет;

29 — пассажирские места 2-го салона;

30 — передний лонжерон;

31 — задний лонжерон;

32 — верхний туннель воздухозаборника двигателя;

33 — нижний туннель воздухозаборника двигателя;

34 — центроплан;

35 — силовые шпангоуты, соединенные с центропланом;

36 — люк аварийного покидания пассажирского салона:

37 — воздухозаборник трубопровода обдува электрогенераторов;

38 — двигатель РД-ЗМ;

39 — стойка контрольно-записывающей аппаратуры;

40 — учебное место штурмана Ту-22М;

41 — приборная панель штурмана Ту-22М;

42 — индикатор бомбового прицела ОПБ-15Т;

43 — стойка учебного места штурмана Ту-22М;

44 — место инструктора учебного места штурмана Ту-22М;

45 — панели инструктора;

46 — стойка РСБН-2;

47 — стойка БЦВМ;

48 — оптический блок ОПБ-15Т;

49 — стойки курсовой системы и инерциальной навигационной системы;

50 — стойка контрольно-поверочной системы;

51 — головной обтекатель ракеты Х-22;

52 — фюзеляж ракеты КСР-5 с баками;

53 — антенна РЛС наведения Х-22;

54 — система охлаждения РЛС Х-22;

55 — бомбодержатель БД-352;

56 — антенны системы «Хром-Никель» опознавания «свой-чужой»;

57 — противопожарная перегородка двигателя;

58 — теплообменник системы обогрева;

59 — шпангоуты, к которым крепятся двигатели;

60 — шпангоуты гондолы двигателя;

61 — контейнер с ДИСС-7;

62 — тяга руля высоты;

63 — тяга руля поворота;

64 — блоки пассажирских кресел заднего салона;

65 — шторы гардероба,

66 — гардеробы задние;

67 — кресла хвостовой пассажирской кабины;

68 — задний левый туалет;

69 — задний правый туалет;

70 — задняя гермоперегородка фюзеляжа:

71 — выдвижной хвостовой костыль;

72 — хвостовой топливный бак;

73 — контейнер посадочного парашюта;

74 — индукционные датчики;

75 — контейнер с сигнальными ракетами;

76 — антенна курсового радиоприемника КРП-Ф;

77 — крыльевые топливные баки;

78 — трубопровод с форсунками крыльевой противопожарной системы;

79 — датчики топливомера;

80 — рельсы выдвижения закрылков;
