Сначала, включив в коллекторную цепь транзистора VT3 миллиамперметр, подборкой резистора R6 установите в этой цепи ток не более 2…4 мА. Он должен быть меньше тока отпускания реле. Затем временно подключите параллельно резистору R6 ещё один резистор сопротивлением 15…20кОм. При этом коллекторный ток должен резко увеличиться, а реле сработать. Удалите второй резистор – коллекторный ток уменьшится до исходного, а реле отпустит якорь. Так вы проверите, работает ли электронное реле автомата.
Режим работы транзистора усилителя VT2 установите подборкой резистора R4. Ток покоя коллекторной цепи транзистора может быть в пределах 1…1,5мА.
А теперь подключите к входному резистору R1 микрофон, например МД – 47 или абонентский (радиотрансляционный) динамический громкоговоритель, который будет играть роль микрофона. Движок резистора установите в верхнее положение. Следя за показаниями миллиамперметра в коллекторной цепи транзистора VT3, громко произнесите перед микрофоном (или перед диффузором громкоговорителя) протяжный звук «а – а – а». Коллекторный ток транзистора должен при этом увеличиться, а реле сработать и включить исполнительную цепь.

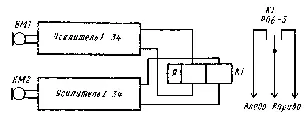

Используя два микрофона, два усилителя и двухоб – моточное поляризованное реле, можно сделать слуховое устройство (рис. 39), поворачивающее голову робота в сторону источника звука.
Звуковое управление можно осуществлять свистком, свирелью или голосом. Наиболее чётко слуховые устройства работают при использовании в качестве источника сигналов электронного генератора звуковых команд. Он размещается в пульте управления роботом. Но это не обязательно.
Рис. 39. Устройство слуха, поворачивающее голову робота в сторону источника звука
Управление звуком. Акустическим каналом связи пользуются в основном птицы, животные и человек. Речевой и слуховой аппараты человека настолько хорошо приспособились к звуковым сообщениям, что лучшего желать трудно. Для решения технических задач акустический канал малопригоден из-за относительно низкой скорости звука в воздухе и значительного затухания при распространении.
В наш век космических скоростей применение акустического канала в технике связи – это только история. Проводная связь и радиосвязь его полностью вытеснили. А вот использование акустических каналов для дистанционного управления подвижными моделями имеет многие преимущества не только по сравнению с проводными линиями, но и с радио.
Конечно, управление моделью по радио очень эффектно, и трудно его сравнить с каким-либо другим видом телеуправления. Но здесь есть и свои трудности. Например, прежде, чем делать передающую аппаратуру радиоуправления моделью, даже самой простой, нужно иметь соответствующее органов Государственной инспекции электросвязи разрешение на работу с передатчиком, выдаваемое по ходатайству областных (краевых) радиотехнических школ. Основные положения действующей «Инструкции о порядке регистрации и эксплуатации любительских приемопередающих радиостанций индивидуального и коллективного пользования» изложены в журнале «Радио» № 5 за 1968 год (с. 61 – 62).
Однако же и без радио может получиться неплохо. Заиграл на дудочке (да – да, на самой обыкновенной дудочке для малышей) – тронулась модель. Заиграл ещё раз – повернула вправо, в третий раз – влево…
Радиус действия аппаратуры при работе от дудочки достигает 10… 15 м. Описываемая система управления звуком была применена в модели «Кобра, танцующая под музыку». Кобра, повинуясь звукам дудочки, то поднимается вверх, то опускается или раскачивается. Схема электронного блока кобры показана на рис. 40. Эту систему можно использовать и для управления моделями автомобилей и кораблей. Её радиус действия может быть легко увеличен, если дудочку заменить генератором звуковой частоты, к выходу которого подключить малогабаритную динамическую головку. Такой источник звука будет излучать весьма громкие сигналы, что может значительно увеличить радиус действия аппаратуры. Кроме того, генератор звуковых частот излучает более стабильные по частоте колебания, чем дудочка, что повышает надёжность работы аппаратуры в целом.
Число команд управления без существенных изменений схемы может быть увеличено до 6 – 9. Для этого потребуется лишь увеличить число фильтров звуковых частот в приёмной части системы.
