□ Для «кабинетных» работников, руководителей и предпринимателей, большую часть времени находящихся рядом со стационарным телефоном, но часто отпускающим секретаршу «за молоком».

□ Для обленившихся людей.

Если даже опустить последние два варианта как частные, первый случай представляется мне достаточным основанием для создания такого прибора. Электрическая схема проста и доступна для повторения радиолюбителю с небольшим опытом.

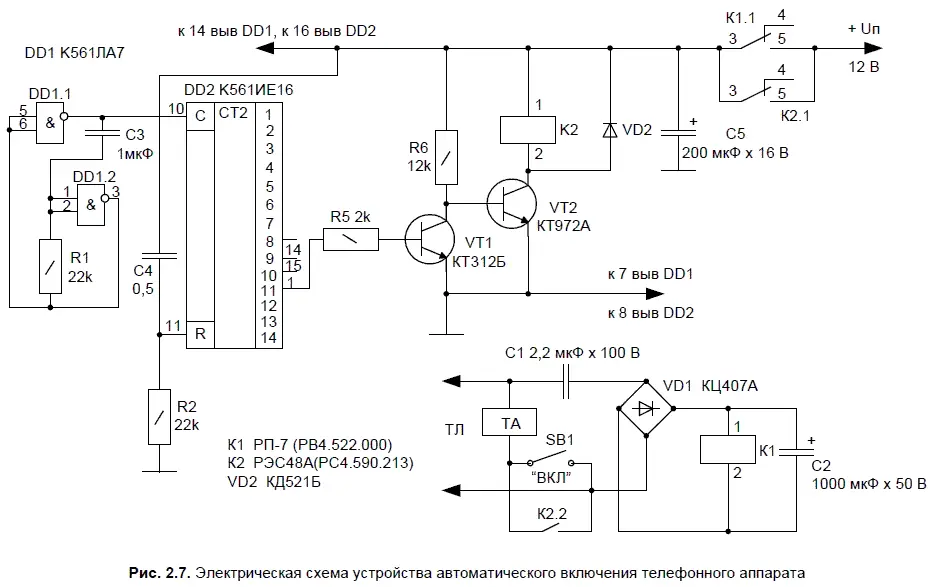

Электрическая схема устройства представлена на рис. 2.7.

Принцип работы рекомендуемого электронного устройства состоит в следующем.

При вызове абонента с телефонной станции после небольшой задержки времени (телефон пропускает 1…2 звонка) устройство автоматически подключает в линию микрофонный усилитель и усилитель ЗЧ, встроенные в ТА Sanyo. Задержка для пропуска 1…2 звонков-вызовов необходима, чтобы человек услышал сигнал вызова, если он все-таки не находится рядом с ТА. Эта задержка реализована естественным способом, благодаря применению в устройстве поляризованного электромагнитного реле РП-7 (включенного, как обычное) и оксидного конденсатора большой емкости С2, включенного параллельно катушке реле. Для заряда оксидного конденсатора С2 требуется время, которым и обусловлено задержка включения реле К1. Устройство подключено к ТЛ постоянно, но пока вызовов-звонков с ТЛ нет, конденсатор С1 не пропускает постоянную составляющую напряжения и диодный мост VD1 практически обесточен.

Эта часть схемы с элементами К1, С1, С2, VD1, ТА гальванически не связана с остальной частью схемы устройства, что исключает любое воздействие на линию связи. Реле К1 имеет одну группу контактов, она необходима для первоначального подключения источника питания к элементам устройства. Благодаря такому решению удалось сделать устройство очень экономичным, ведь элементы, составляющие его, потребляют энергию от источника питания только во время телефонных звонков, а затем (после небольшой задержки) источник питания автоматически отключается. На электрической схеме (см. рис. 2.7) источник питания с выходным напряжением 12 В (он на рисунке не показан) постоянно включен в сеть 220 В, а коммутируется только напряжение, поступающее на элементы устройства. Можно сделать (без принципиальных изменений) и наоборот, чтобы контакты К1.1 и К2.1 подключали источник питания к сети 220 В, а его выход был бы постоянно соединен с остальными элементами схемы.

Итак, после пропуска 1…2 звонков от ТЛ включается реле К1. При этом запускается реле времени на микросхемах DD1, DD2. Контакты реле К2.1 блокируют контакты К1.1 и подключают источник питания с выходным стабилизированным напряжением 12 В. Благодаря реле времени на цифровых микросхемах, обеспечивается питание всего электронного узла в течение 1 мин.

Реле времени содержит мультивибратор на элементах DD1.1, DD1.2, двоичный счетчик DD2, инвертор на транзисторе VT1 и усилитель тока на транзисторе VT2, а также обмотку реле К2. Диод VD2 гасит импульсы обратного тока при включении/выключении реле, устраняя дребезг его контактов.

Мультивибратор вырабатывает тактовые импульсы прямоугольной формы, которые с выхода микросхемы DD1.1 поступают на вход счетчика DD2 и управляют его работой. Изменяя значения элементов (соответственно сопротивление и емкость), R1 и С3 получают различную выдержку времени (задержку выключения узла). Изменяя эти параметры, радиолюбитель тем самым изменяет частоту следования импульсов мультивибратора, которая имеет естественное отклонение (в небольших пределах) из-за влияния на элементы обозначенной RC-цепи внешней температуры. Много эффективнее изменять подключение ограничивающего резистора R5 к соответствующему выводу микросхемы DD2 — выходу счетчика. Так, с указанными на схеме значениями элементов задержка выключения реле составит 60 сек, а при подключении R5 к выводу 15 DD2 задержка времени уменьшится вдвое и составит уже только 30 сек. Чем больший разряд счетчика используется, тем больше будет задержка выключения ТА. В данной схеме можно увеличить выдержку времени до 8 мин, подключив R5 к соответствующему выводу DD2.

В устройстве в качестве счетчика DD2 применена популярная микросхема — 14-разрядный счетчик пульсаций К561ИЕ16. Счетчик сбрасывает все выходные сигналы в «нуль» при напряжении высокого уровня на входе сброса R (вывод 11 DD2). Благодаря цепочке С4Я2 это происходит при каждом включении источника питания.
