Авиаархив 2008 01

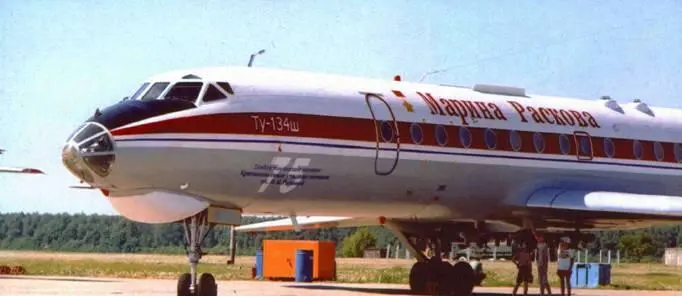

Ту- 134Ш «Марина Раскова». Аэродром Тамбов, 2007.

Ту- 134Ш на аэродроме Клин. 2005 г.

Ту- 134Ш на аэродроме Клин.

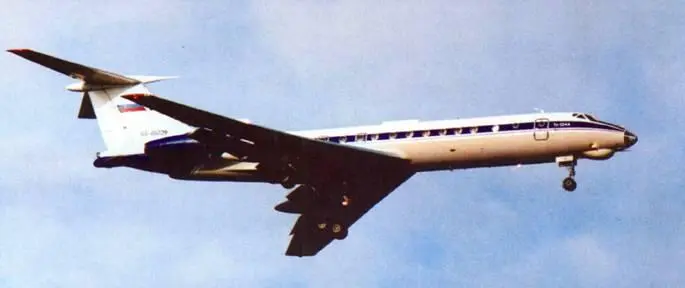

Ту-134А заходит на посадку

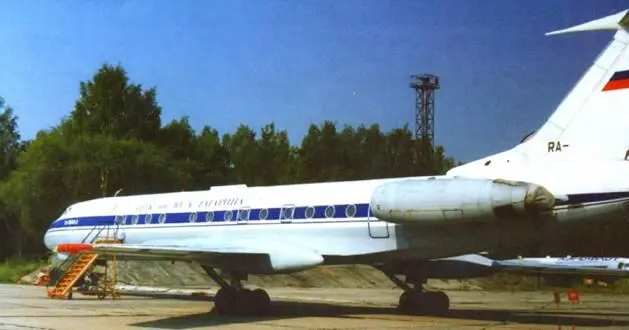

Ту-134А-3 Центра подготовки космонавтов имени Ю. А. Гзгарина

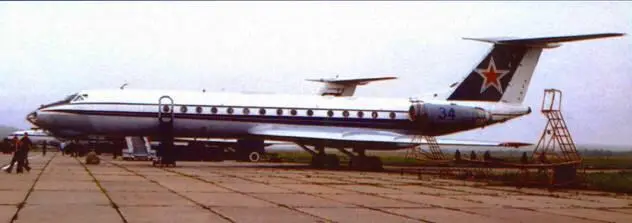

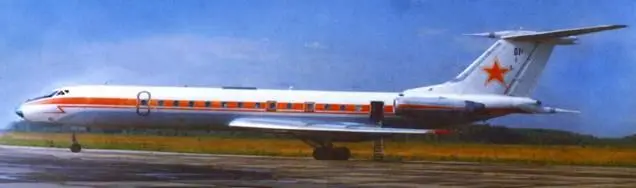

Ту-134А ВВС РФ

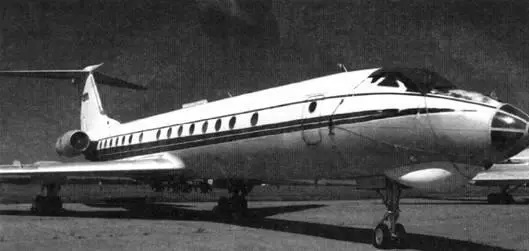

Для имитации обзора из кабины пилотов Ту-22МЗ на Ту-134 удлинили носовую часть фюзеляжа, за что впоследствии самолет получил прозвище «Кристина». Кабина экипажа размещена от шпангоута № 2 до шпангоута № 15. За ней до шпангоута № 45 расположен пустой «салон».

Под радиопрозрачным носовым обтекателем сохранили радиолокатор обзора земной поверхности РОЗ-1 гражданского авиалайнера. Учебно-боевой самолет комплектовался также оптоэлектронным прицельным и навигационным оборудованием, как на бомбардировщиках, состоявших на вооружении дальней авиации.

Кроме этого в состав оборудования Ту-134УБ-Л входят кислородные приборы КП-24М с масками КМ-32АГ и КП-19 с дымозащитными масками ЛП-2, переговорное устройство СПУ-7, ответчик СО-72М, радиотехническая система ближней навигации РСБН-ПКВ, навигационный курсовой прибор НКП-4, пилотажный прибор НПК-4, радиостанция Р-832М, автоматическая бортовая система управления АБСУ-134 и др.

Усилили не только планер, но и шасси, поскольку за штурвалами учебных машин сидели начинающие и малоопытные пилоты. Посадочный вес как и у авиалайнера ограничили 43 000 кг, а при пяти последовательных посадках с интервалом 15 минут — 38 000 кг. Ввели дополнительную антикоррозионную защиту фюзеляжа.

Слева: Ту- 134Ш с многозамковыми бомбодержателями под центропланом крыла. Авиабаза Тамбов

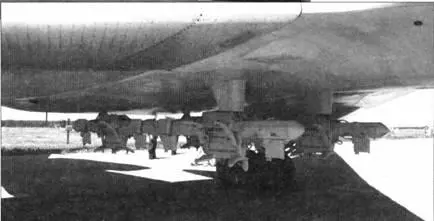

Внизу: Многозамковые бомбодержатели под центропланом крыла Ту- 134Ш

В ходе серийного производства несколько раз дорабатывали (видимо, усиливали) крыло, внешне это отразилось на раскрое его обшивки.

Экипаж Ту-134УБ-Л состоит из четырех-пяти человек. Борттехник располагается между пилотами, а его складывающееся кресло смещено немного назад. Рабочее место штурмана размещено в «салоне». При необходимости экипаж может быть увеличен до пяти человек. Там же располагались два столика с СПУ-7 для курсантов. С 1997 года на некоторых машинах кабину летчиков отделили от штурмана жесткой перегородкой, но встречаются самолеты и с ширмой.

Вдоль бортов «салона» имелись поручни для аварийного покидания самолета через хвостовой багажный люк. Кроме этого экипаж мог покинуть самолет с парашютами через переднюю служебную дверь.

Ту-134УБ-Л спроектировали и построили на Харьковском авиационном заводе. Его опытный экземпляр, стал, по сути, и первым серийным образцом. В апреле 1981 года экипаж заводского летчика-испыгателя М.В. Петлякова (сына авиаконструктора В М. Петлякова) опробовал самолет в воздухе, и с тех пор он стал неизменным спутником летчиков Ту-22МЗ. Заводские и государственные испытания Ту-134УБЛ проходили там же, на аэродроме Харьковского авиационного завода и завершились в июне 1982 г. Как показали испытания, величина подъемной силы и запасы продольной устойчивости и управляемости самолета с удлиненной и заостренной носовой частью фюзеляжа не изменились во всем диапазоне полетных углов атаки и скольжения. При углах атаки свыше 30 градусов характеристики продольной и боковой устойчивости существенно отличаются от аналогичных параметров Ту-134Б, так как появляются дополнительная боковая сила и соответственно разворачивающий и кабрирующий моменты.

На высоте 10 000 м при полетном весе 40 тонн и работе двигателей на номинальном режиме максимальная скорость горизонтального полета снизилась на 10–15 км/ч по сравнению с Ту-134Б.
