Рис. 8.15. Встраивание водяного знака методом ДЭВ.

Удаление высокочастотных коэффициентов будет уменьшать размер стегообраза потока сжатых видеоданных по сравнению с исходным потоком. Если необходимо сохранить размер потока видеоданных, то перед каждым макроблоком нужно вносить добавочные биты.

Центральную роль, как в процессе встраивания, так и в процессе извлечения встроенной информации играют энергии субобластей А и В, величина которых определяется четырьмя факторами:

— характером субобластей А и В;

— количеством блоков n на одну выбранную область;

— шагом квантователя;

— размером подмножества S(c).

Если выбранная область однородная, то ее энергия будет содержаться в DC-коэффициенте ДКП. Энергия ВЧ коэффициентов равна нулю. В случае наличия контуров или текстур значения ВЧ коэффициентов будут большими.

Чем больше блоков n берется на одну выбранную область, тем больше значение содержащейся в ней энергии.

Шаг квантователя определяет стойкость ЦВЗ к атаке перекодированием. При перекодировании стегоообраз видеоданных частично или полностью декодируется и затем снова кодируется, но уже на более низкой скорости. Чем меньше шаг квантователя, тем более водяной знак стоек по отношению к атаке перекодированием. Однако, одновременно уменьшается и величина энергии в выбранной области.

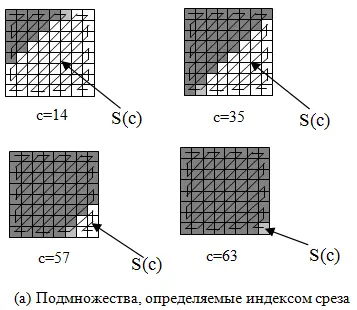

Размер подмножества S(с) определяется порогом с. Если после зигзагообразного переупорядочивания коэффициенты ДКП пронумерованы от 0 до 63, причем индексу 0 соответствует коэффициент постоянного тока, а индексу 63 наиболее высокочастотный коэффициент ДКП, то подмножество S(с) будет состоять из коэффициентов ДКП с индексами с … 63 (с>0). На рисунке 8.16 показаны примеры подмножеств S(с) и соответствующих им энергий.

Для увеличения разности энергий необходимо, чтобы в процессе встраивания информации участвовало как можно больше коэффициентов ДКП. Но чрезмерное увеличение размера подмножества S(c) приведет к заметным визуальным искажениям. Это означает, что для каждой выбранной области необходимо найти такое минимальное по размерам подмножество, для которого можно было бы достичь необходимой разницы энергий.

НЧ коэффициенты ДКП модифицировать нежелательно, так как это может ухудшить визуальное качество видео. Поэтому, порог должен быть не меньше определенного значения с min. Для определения подходящего с может быть использована следующая формула

. (8.9)

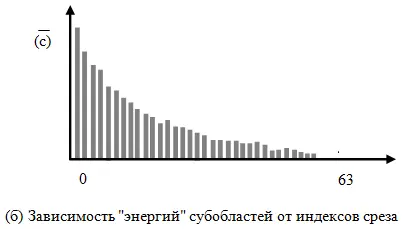

Рис. 8.16. Примеры подмножеств S(c) и соответствующих им энергий.

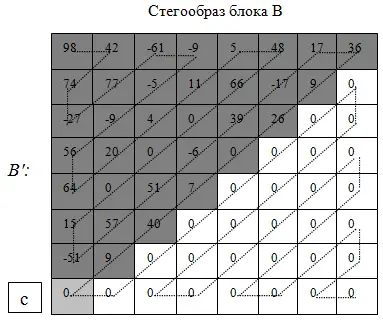

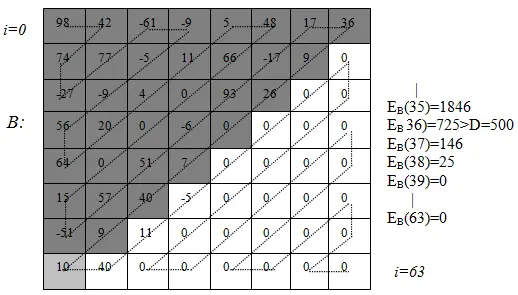

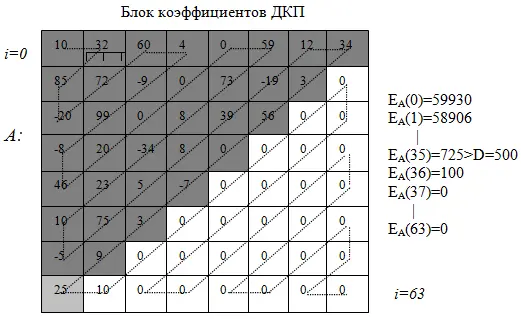

На рисунке 8.17 показан пример внедрения бита «0» при разнице энергий D=500 и выбранной области, состоящей из двух блоков по 8*8 коэффициентов ДКП. В этом случае максимальный порог с, при котором энергия субобласти Е Апревышает 500 равен 35, а для энергии субобласти E Bравен 36. Из этого следует, что для того, чтобы энергии «хватало» в обеих субобластях необходимо выбрать порог с=38. Для встраивания бита b 0=0 все коэффициенты ДКП в субобласти В, начиная с 35, приравниваются нулю.

Рис. 8.17. Встраивание бита в область, состоящую из двух блоков ДКП.

Для извлечения встроенного бита получателю снова необходимо найти порог с. Но теперь берется уже максимум по всем порогам для субобластей А и В.

. (8.10)

Естественно, что для правильной работы алгоритма необходимо, чтобы Q′=Q и D′=D. Порог обнаружения D′ определяет помехоустойчивость схемы встраивания водяного знака.

Оценка качеств схемы встраивания водяного знака ДЭВ была проведена Г.Лангелларом [6].

Для определения пропускной способности алгоритм ДЭВ был применен к тестовой видеозаписи, сжатой при различных скоростях. Экспертные оценки показали, что встроенные водяные знаки незаметны при n=32 и скорости кодирования видеоданных 6 и 8 мбит/с. При кодировании видеоданных на более низких скоростях появляются искажения возле контуров. Устранить искажения можно увеличением числа блоков ДКП, приходящихся на одну выбранную область. Проведенные исследования показали, что алгоритм ДЭВ позволяет осуществлять встраивание информации в цифровой поток 6–8 мбит/с со скоростью 0,42 кбит/с практически без искажений.
