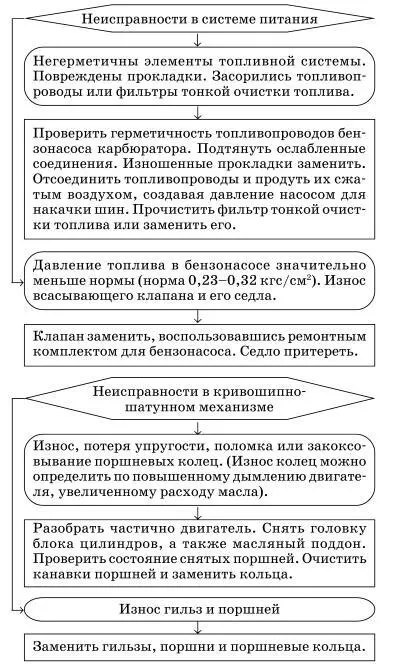

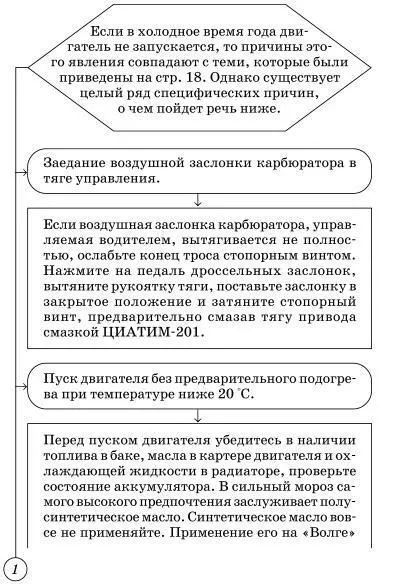

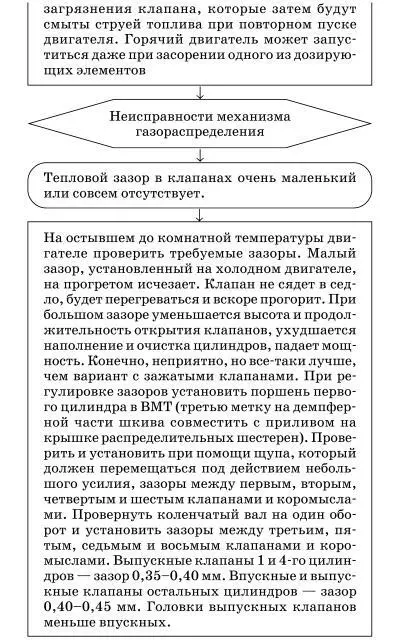

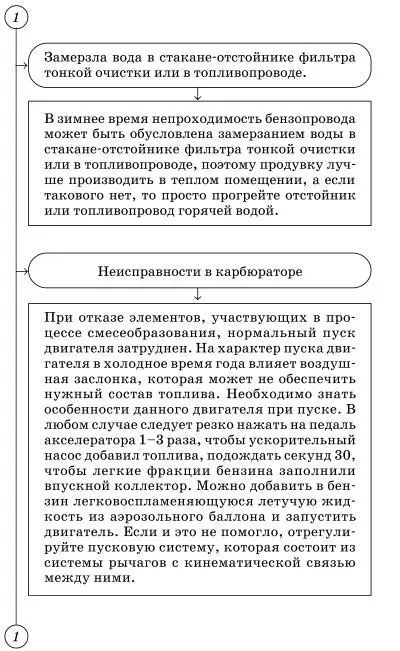

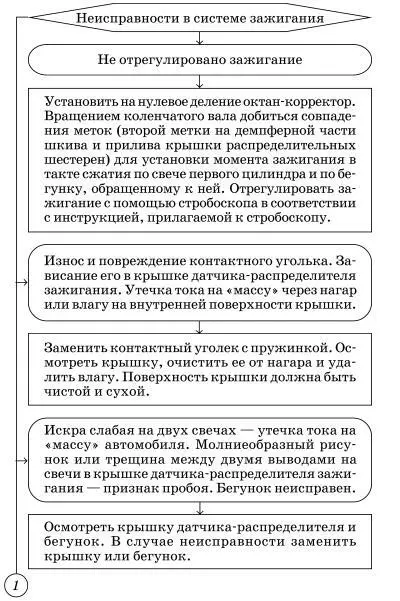

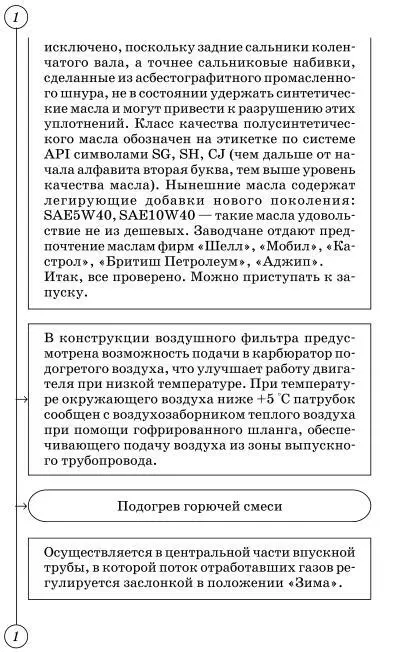

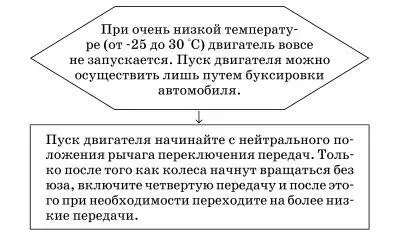

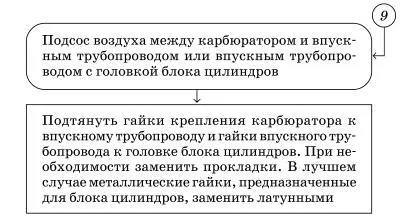

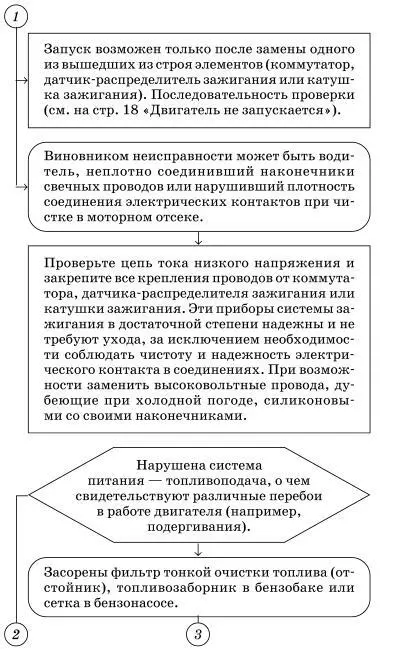

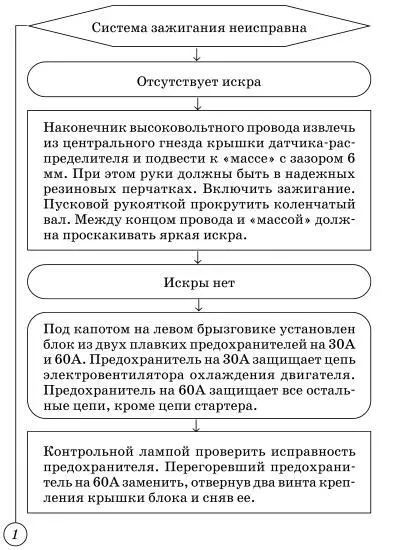

Владимир Золотницкий - Обслуживаем и ремонтируем Волга ГАЗ-3110

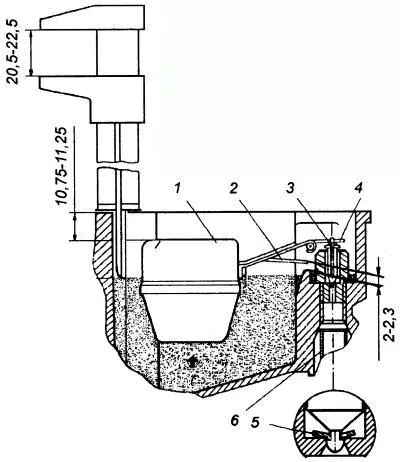

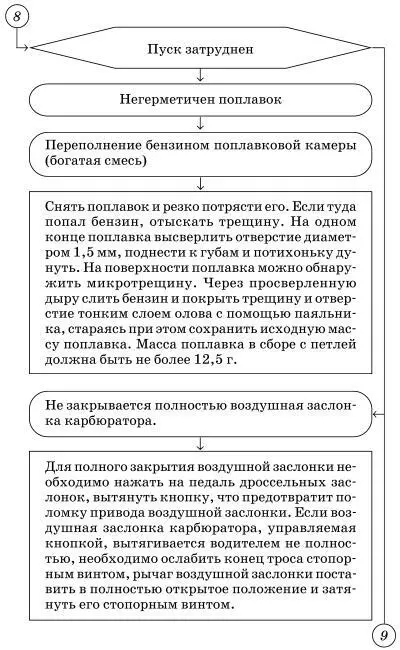

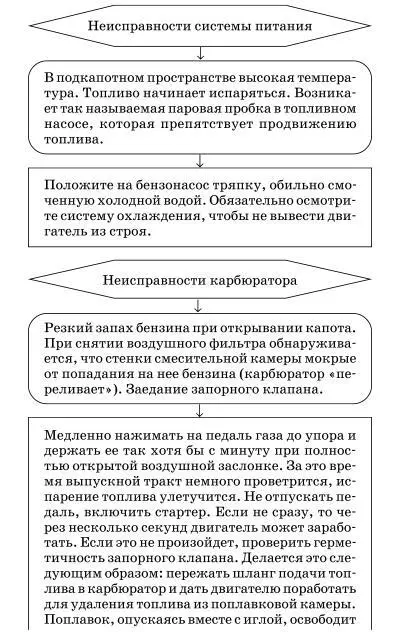

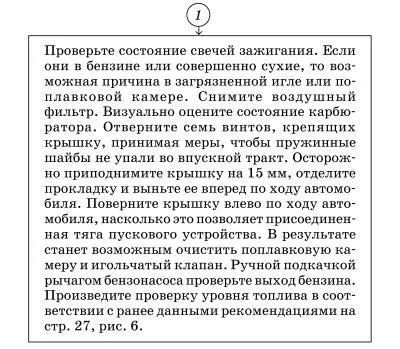

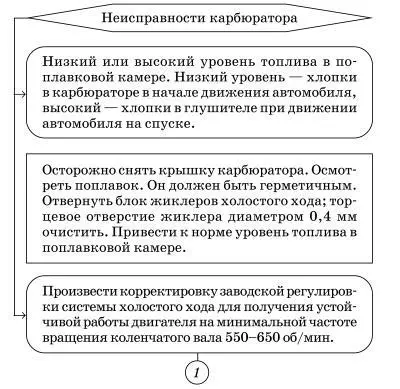

Рис. 6. Замер установки поплавка относительно игольчатого клапана: 1 – поплавок; 2 – серьга для регулировки шага игольчатого клапана; 3 – игольчатый клапан; 4 – язычок для регулировки уровня топлива; 5 – эластичная шайба; 6 – сетчатый фильтр.

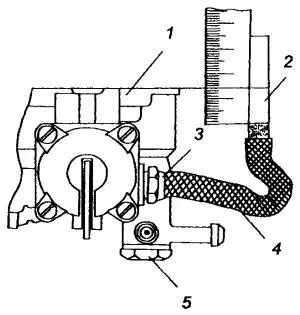

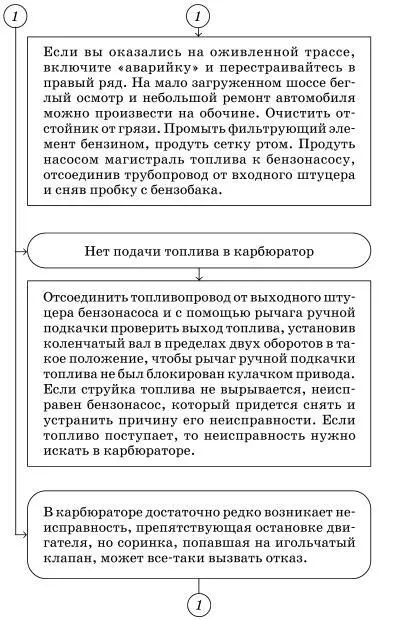

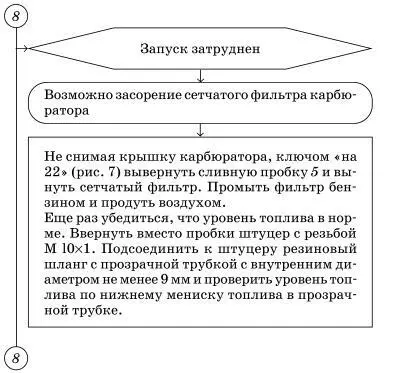

Рис. 7. Схема проверки сетчатого фильтра и уровня топлива без снятия крышки карбюратора: 1 – корпус поплавковой камеры; 2 – прозрачная трубка; 3 – штуцер подключения трубки; 4 – гибкий трубопровод; 5 – болт под сетку фильтра.

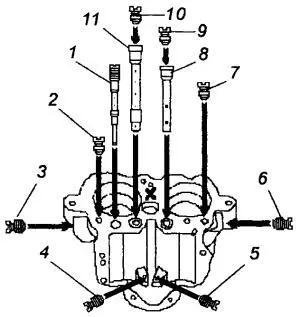

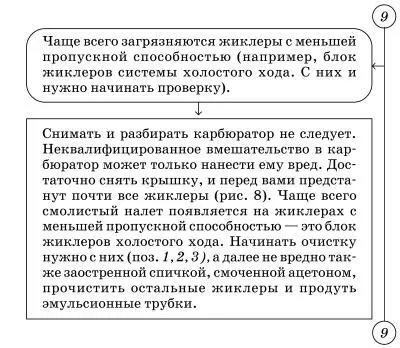

Рис. 8. Схема корпуса карбюратора с жиклерами и эмульсионными трубками первой и второй камер: 1 – блок жиклеров системы холостого хода (СХХ) – в верхней части воздушный жиклер, затем эмульсионная трубка и в нижней части топливный жиклер с калиброванным отверстием; 2 – второй воздушный жиклер СХХ; 3 – эмульсионный жиклер СХХ; 4, 5 – главный топливный жиклер первой и второй камер; 6 – топливный жиклер переходной системы второй камеры; 7 – воздушный жиклер переходной системы; 8, 11 – эмульсионные трубки первой и второй камер; 9, 10 – воздушные жиклеры первой и второй камер.

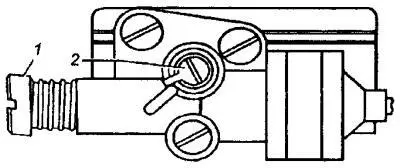

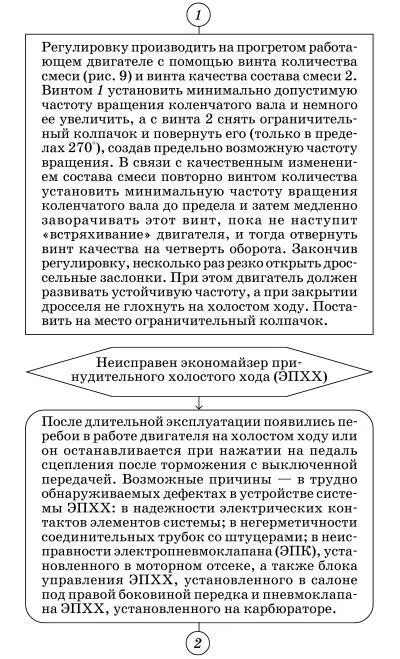

Рис. 9. Регулировочные винты карбюратора: 1 – винт эксплуатационной регулировки (винт количества); 2 – винт состава смеси, (винт качества) с ограничительным клапаном.

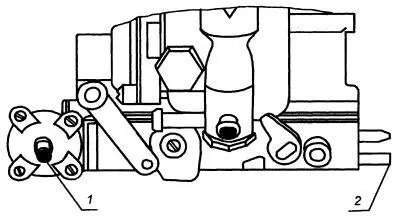

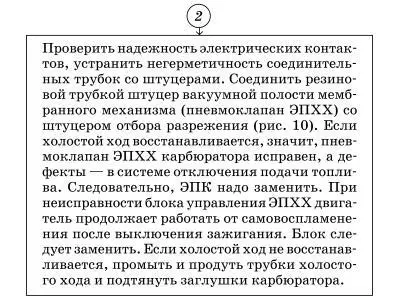

Рис. 10. Вид карбюратора спереди: 1 – штуцер пневмоклапана ЭПХХ; 2 – штуцер отбора разрежения.
