Какой бы тип отображения ни был выбран, он не оказывает влияния на свойства модели. Например, при выборе каркасного отображения модели она остается сплошной и твердотельной (а не превращается в набор «проволочных» ребер), просто ее поверхность и материал не воспроизводятся на экране.

При работе с любой деталью в SolidWorks на экране кроме окна, в котором отображается модель, выводится окно, содержащее дерево конструирования.

Дерево конструирования — это окно, в котором в виде структурированного списка («дерева») отражается последовательность построения трехмерной модели с перечислением объектов, составляющих деталь. Они отображаются в дереве в порядке создания.

В дереве конструирования детали отображаются: символ начала координат, плоскости, оси, эскизы, операции и указатель окончания построения модели.

Эскиз, задействованный в любой операции, размещается на ветви дерева конструирования, соответствующей этой операции. Слева от названия операции в дереве выводится значок +. После щелчка мышью на этом значке в дереве разворачивается список участвующих в операции эскизов. Эскизы, не задействованные в операциях, отображаются на верхнем уровне дерева конструирования.

Каждый элемент автоматически включается в дерево конструирования сразу после его создания. Название присваивается элементам также автоматически в зависимости от способа создания. Например, «Вытянуть», «Вырез-Вытянуть», «Вырез-Повернуть», «Скругление» и т. д.

В детали может существовать множество однотипных элементов. Чтобы различать их, к названию элемента автоматически прибавляется порядковый номер элемента данного типа. Например, «Скругление 1» и «Скругление2».

Любой элемент в дереве конструирования можно переименовать. Для этого необходимо дважды (с паузой) щелкнуть мышью на его названии или выбрать в контекстном меню, появляющемся при щелчке правой кнопкой мыши на названии элемента, команду Свойства. Новое название элемента будет сохранено в дереве конструирования.

Слева от названия каждого объекта в дереве отображается пиктограмма, соответствующая способу, которым этот элемент получен. Пиктограмму, в отличие от названия объекта, изменить невозможно. Благодаря этому при любом переименовании элементов в дереве конструирования остается наглядная информация о способе и порядке их создания.

Дерево конструирования и графическая область динамически связаны. Благодаря этому, щелкая на названиях в дереве, можно выбирать элементы, эскизы, чертежные виды и вспомогательную геометрию в любой из областей окна.

Обычно пиктограммы отображаются в дереве конструирования каждая своим цветом. Если объект выделен, то по умолчанию его пиктограмма в дереве синяя.

Дерево конструирования можно скрыть. Для этого в меню Вид сбросьте флажок у команды Область дерева или нажмите клавишу F9. Чтобы опять вывести дерево на экран, снова установите флажок или нажмите клавишу F9.

Дерево конструирования отображается в отдельном окне, которое всегда находится внутри окна редактируемого документа. Можно изменять размер окна дерева, перетаскивая мышью его границы.

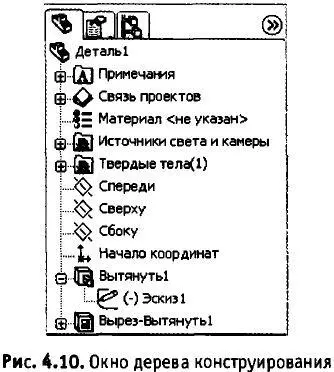

Кроме дерева конструирования , на других вкладках этого окна располагаются менеджер свойств и менеджер конфигураций (рис. 4.10).

В окне менеджера свойств выводятся свойства объекта или элемента, а менеджер конфигураций служит для создания, выбора и просмотра многочисленных конфи­гураций деталей и сборок.

Современные 3D-системы проектирования позволяют создавать трехмерные моде­ли самых сложных деталей и сборок. Используя наглядные методы формирования объемных элементов, конструктор оперирует простыми и естественными понятия­ми: основание, отверстие, фаска, оболочка и т. д. При этом процесс конструирова­ния может воспроизводить технологический процесс изготовления детали. После создания трехмерной модели изделия конструктор может получить его чертеж без рутинного создания видов средствами плоского черчения.
