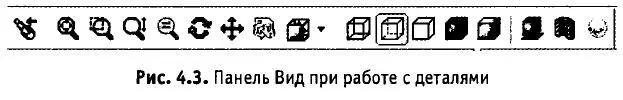

Для вывода ее на экран служит команда Вид ► Панели инструментов ► Вид.

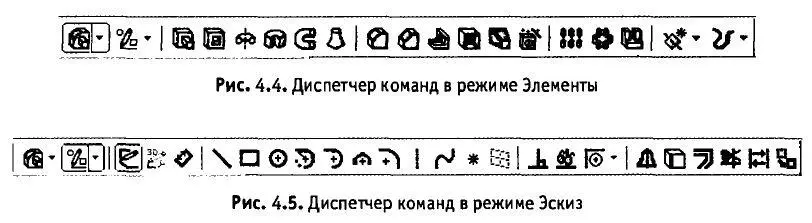

Диспетчер команд содержит кнопки переключения между режимами работы Элементы и Эскиз (две первые кнопки слева). Состав остальных элементов управления инструментальной панели диспетчера команд зависит от выбранного режима работы (рис. 4.4 и 4.5).

Для вывода этой инструментальной панели на экран служит команда Вид ► Панели инструментов ► Диспетчер команд.

Пользователь может изменять состав меню и инструментальных панелей, а также создавать собственные панели. Для вызова диалогового окна, позволяющего произвести эту настройку, служит команда Инструменты ► Настройка.

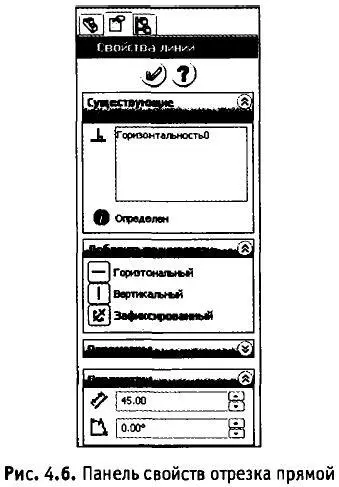

Панель свойств служит для изменения параметров и свойств объектов при их создании и редактировании (рис. 4.6).

4.3. Использование контекстных меню

Команды для выполнения многих часто используемых действий можно вызвать из контекстного меню. Это меню появляется на экране при щелчке правой кнопкой мыши. Состав меню разный для различных ситуаций. В нем собраны наиболее типичные для текущего момента работы команды.

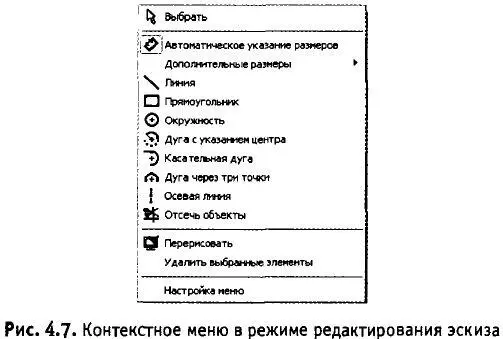

Например, в режиме редактирования эскиза при щелчке правой кнопкой мыши на экране появится меню, показанное на рис. 4.7.

Таким образом, при выполнении различных действий можно быстро обратиться к нужной команде не только через строку меню или инструментальные панели, но и через контекстные меню.

Для изменения масштаба изображения модели предназначены команды Изменить в размер экрана, Увеличить элемент вида, Увеличить/Уменьшить вид, Увеличить выбранный элемент, Вращать вид, Переместить.

Эти команды расположены в подменю Изменить меню Вид, а кнопки для их быстрого вызова — на панели Вид.

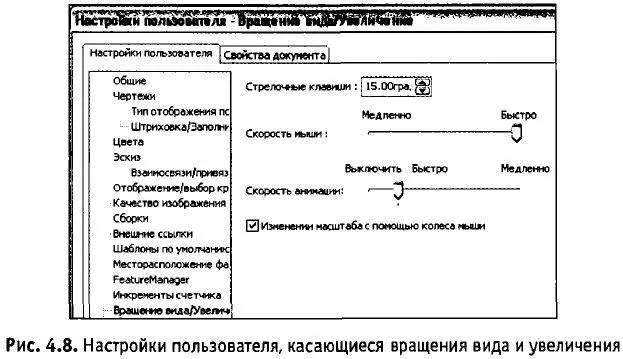

Для настройки углового шага поворота модели с помощью клавиш со стрелками, скорости мыши и анимации служит диалоговое окно, вызываемое командой Инструменты ► Параметры (рис. 4.8).

Для изменения масштаба отображения объекта удобно вращать колесико мыши. Чтобы передвинуть изображение модели в окне, щелкните на кнопке Переместить на панели Вид или вызовите соответствующую команду из меню Вид.

=============================================================================

ПРИМЕЧАНИЕ

Для изменения размера объекта по размеру экрана нажмите клавишу F. Для быстрого сдвига изображения (без вызова специальной команды) можно воспользоваться клавиатурными комбинациями СМ+<���стрелки> или Ctrl-<���нажатое колесико мыши>.

=============================================================================

При создании модели может потребоваться увидеть ее с разных сторон. Для этого в SolidWorks предусмотрена возможность вращения модели.

Чтобы повернуть модель, вызовите команду Вид ► Изменить/Вращать, щелкните на кнопке Вращать вид на панели Вид или переместите мышь при нажатом колесике мыши.

Также можно воспользоваться клавишами со стрелками.

4.5. Управление ориентацией детали

Для изменения ориентации модели в SolidWorks можно воспользоваться командой Вид ► Изменить ► Ориентация вида.

Часто требуется ориентация, при которой одна из плоскостей проекций параллельна плоскости экрана (в этом случае изображение модели соответствует ее изображению на чертеже в стандартной проекции, например, на виде сверху или слева). Такую ориентацию трудно получить, поворачивая модель мышью. В этом случае для изменения ориентации можно пользоваться предусмотренным системой списком готовых вариантов ориентации.

На панели Вид расположена кнопка Стандартные виды При щелчке на стрелке рядом с этой кнопкой раскрывается меню с перечнем стандартных вариантов ориентации, каждый из которых соответствует направлению взгляда наблюдателя на модель (рис. 4.9).
