В системе КОМПАС-ЗD при ориентации Изометрия XYZ координатные оси и плоскости проекций расположены так, как показано на рис. 2.7, а. Эта ориентация не совпадает с требованиями ГОСТ 2.319-69 (рис. 2.7, б).

При выполнении чертежа детали необходимо правильно выбрать главное изображение. Согласно ГОСТ 2.305-68, в качестве главного принимается изображение на фронтальной плоскости проекций. Предмет располагают относительно фронтальной плоскости проекций так, чтобы изображение на ней давало наиболее полное представление о форме, размерах и функциональном назначении предмета.

При создании трехмерной модели от выбора главного вида зависит форма основания моделируемой детали и эскиза этого основания. Рисунок 2.8 иллюстрирует приемлемую для решения задач создания моделей и чертежей связь между аксонометрическим изображением, расположением эскиза и стандартными видами (при различных ориентациях главного вида).

На основе анализа изображений на рис. 2.8 можно дать следующие рекомендации относительно выбора начальной ориентации плоскостей проекций при создании моделей:

в общем случае целесообразен выбор ориентации Изометрия XYZ, при этом изображение в эскизе плоскости YZ должно быть перевернуто;

О выбор ориентации Изометрия YZX оправдан при необходимости получения аксонометрии в прямоугольной диметрической проекции.

Необходимо отметить, что многообразие выбора ориентаций может быть полезно при импорте в KOM IIAC-3D моделей из различных систем в разных форматах в тех случаях, когда импортируемая модель должна занять адекватное положение.

Задание свойств детали . Щелкните правой кнопкой мыши в любом пустом месте окна модели и в контекстном меню выберите команду Свойства (рис. 2.9).

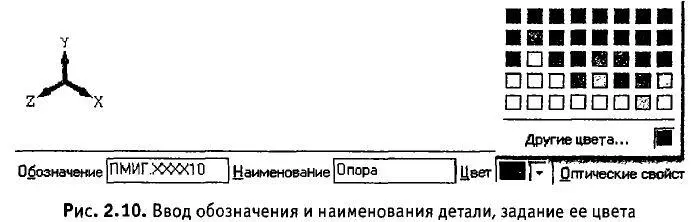

Введите обозначение (например, ПМ И Г.ХХХХ10) и наименование детали (Опора), определите или задайте ее цвет (рис. 2.10), после чего щелкните на кнопке Создать объект.

Управление свойствами поверхности модели. Очень часто параллельные грани детали на полутоновом изображении сливаются. Восприятие такого изображения можно улучшить, если свойства параллельных граней сделать разными. Чтобы задать свойства поверхности (степень блеска, прозрачность т. д.), необходимо вызвать панель настройки оптических свойств (рис. 2.11).

Настроив свойства поверхности, необходимо подтвердить сделанные изменения.

Выбор материала. При работе с деталью можно выбрать материал, из которого она должна изготавливаться. Соответствующая панель Материал (рис. 2.12) вызывается через ту же панель, которая появляется после выбора в контекстном меню команды Свойства.

На этой панели кнопка Выбрать из списка материалов позволяет выбрать материал в справочном файле значений плотности. В окне Плотность материалов можно рас­крыть нужный раздел и указать марку материала (рис. 2.13).

Расположенная на панели Материал кнопка Выбрать из справочника материалов позволяет обратиться к справочнику материалов и сортаментов.

Расчет массо-центровочных характеристик модели. Поддерживаются расчеты массы, площади поверхности, объема, координат центра масс, плоскостных, осевых и центробежных моментов инерции. Для осуществления расчета на инструменталь­ной панели Измерения необходимо щелкнуть на соответствующей кнопке.

Многие трехмерные модели деталей создаются с целью получения конструкторской документации, в том числе чертежей деталей.
