Юрий Пономарёв - Lahti L 39

Подвижные части автоматики перемещаются внутри фрезерованной ствольной коробки, каждая по своим направляющим. К задней части ствольной коробки с помощью чеки, вынимаемой с правой стороны, крепится затыльник с буфером и направляющей возвратной пружины. В пазах затыльника вертикально перемещается приклад с перфорированной (для смягчения отдачи) резиновой накладкой. В нужном положении по вертикали приклад фиксируется подпружиненной кнопкой.

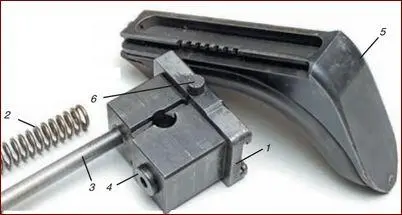

Затыльник с прикладом. 1 – корпус затыльника (крепится к ствольной коробке с помощью чеки), 2 – возвратная пружина, 3 – направляющая возвратной пружины, 4 – буфер, 5 – приклад с резиновой перфорированной накладкой, 6 – подпружиненная кнопка-фиксатор вертикальной регулировки положения приклада

Пружинный буфер служит для смягчения удара подвижных частей в крайнем заднем положении и аккумуляции энергии отката для обеспечения более энергичного наката с целью повышения стабильности работы автоматики в различных условиях.

На правой стороне ствольной коробки смонтирован механизм взведения подвижных частей, состоящий из поступательно перемещающейся зубчатой рейки (которая своим зубом отводит остов затвора с боевой личинкой назад), рукоятки с фиксатором и шестернёй. С левой стороны ствольной коробки с помощью винтов прикреплён деревянный подщёчник. На ствол надевается цилиндрический деревянный кожух с перфорацией, фиксирующийся разрезной пружинной гайкой. Та же резьба используется и для крепления дульного тормоза.

Пятикамерный дульный тормоз (имеет 5 поперечных отверстий) изготовлен из одной болванки и для исключения оржавления покрыт матовым хромом. К основанию дульного тормоза с помощью хомута и цепочки крепится защитный кожух. Из-за поперечного расположения отверстий камер эффективность дульного тормоза не очень высока – порядка 40 %. Это объясняется тем, что их наклонное расположение, увеличивающее реактивную составляющую торможения отката, привело бы к непереносимой акустической нагрузке на второго номера расчёта – заряжающего.

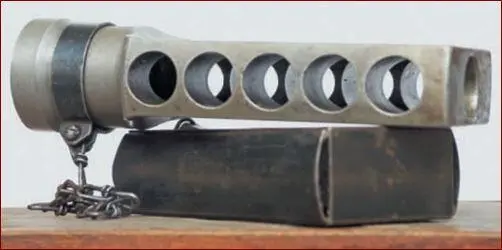

Пятикамерный дульный тормоз. Камеры образуют цилиндрические каналы перпендикулярные осевому для пролёта пули. Защитный кожух застрахован от утери цепочкой, прикреплённой хомутом к основанию

Ружьё устанавливается на лафет, состоящий из транспортных лыж, изготовленных из фанеры и облицованных латунным листом, предназначенных для стрельбы с мягких грунтов и перемещения системы на небольшие расстояния при смене огневых позиций, и двуногой сошки с сошниками. Сошка фиксируется в горизонтальном и вертикальном положениях с помощью двух подпружиненных штыревых фиксаторов. И это, пожалуй, единственный ясно видимый конструктивный недостаток – при переводе сошки из одного положения в другое требуется оттянуть один фиксатор, повернуть сошку на некоторый угол, оттянуть второй фиксатор, довернуть сошку и отпустить фиксатор, зафиксировав её в нужном положении. Логичнее традиционная схема – один фиксатор на оба положения.

Для уменьшения вертикальной составляющей колебаний ружья при стрельбе по обе стороны вертикально размещены 2 амортизатора.

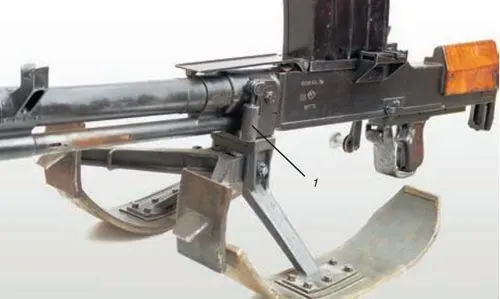

По бокам лафета вертикально крепятся амортизаторы вертикальных колебаний

Взаимодействие частей и механизмов ружья происходит следующим образом. Для заряжания необходимо открыть пылезащитную крышку магазинного окна, присоединить магазин и, утопив рукоятку заряжания, прокрутить её от себя до упора (около 2 оборотов); вернуть рукоятку в исходное положение (иначе при спуске подвижных частей она будет вращаться под воздействием возвратной пружины). Подвижные части остаются в крайнем заднем положении на задержке. Оружие заряжено.

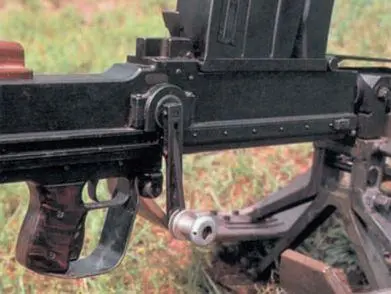

Взведение подвижных частей производится вращением рукоятки от себя

Для производства выстрела необходимо передвинуть флажок предохранителя назад и, обхватив пистолетную рукоятку, выжать клавишу, при этом задержка, опускаясь, освобождает подвижные части, при движении которых вперёд происходит досылание выстрела в патронник, запирание канала ствола и совмещение положения деталей спускового механизма.
