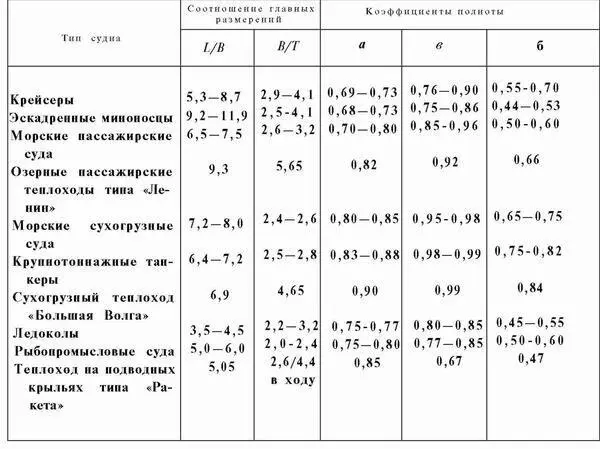

К. Чайников - Общее устройство судов

Есть и другие конструкции судоподъемников, находящие лишь индивидуальное применение на судоремонтных предприятиях.

Большое практическое значение имеет частичное осушение подводной части корпуса для ремонта судов без постановки их в судоподъемное сооружение. Такое частичное осушение площади подводной части корпуса осуществляется кессонами.

Кессон представляет собой ящик с открытой боковой стороной, торцовые стенки которого имеют криволинейные кромки по обводам корпуса. Кессон вплотную подводится к борту судна, из кессона выкачивается вода и он ее давлением прижимается к корпусу судна (рис. 84).

В осушенной кессоном части корпуса можно производить любые работы, после выполнения которых кессон заполняется водой и сам отстает от судна.

Полезность применения кессонов очевидна. К их недостаткам следует отнести необходимость изготовления каждый раз специального кессона, что вдали от судоремонтных предприятий не всегда выполнимо.

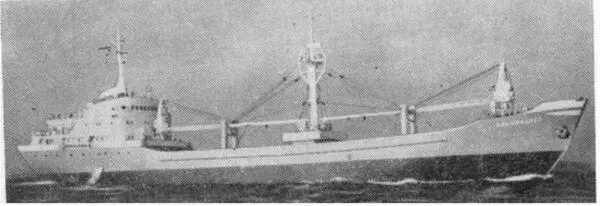

Рис. 1. Грузовое судно.

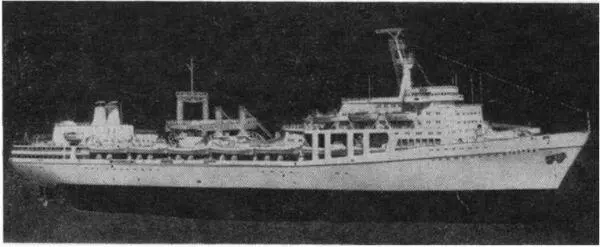

Рис. 2. Плавучая промысловая база «Восток».

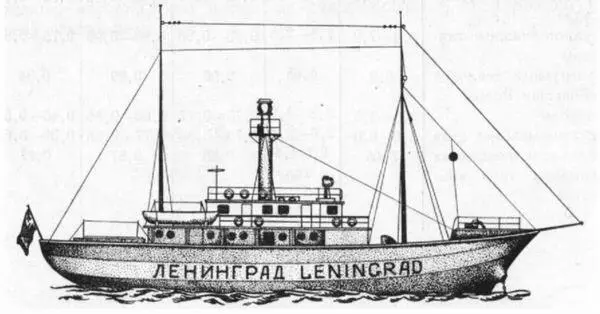

Рис. 3. Плавучий маяк.

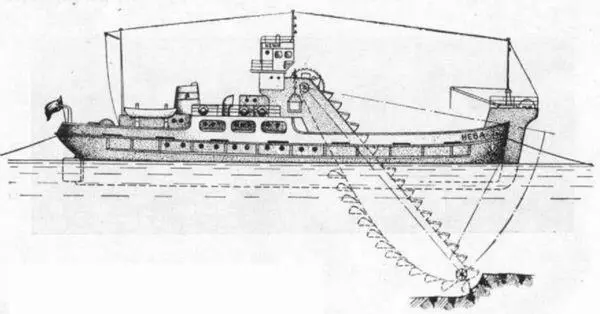

Рис. 4. Землечерпательное судно.

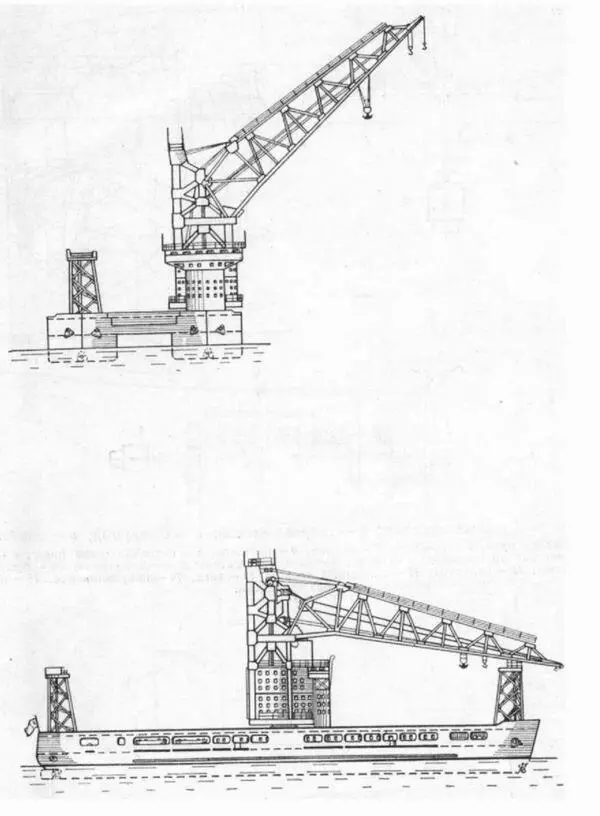

Рис. 5. Плавучий кран «Кер-Оглы».

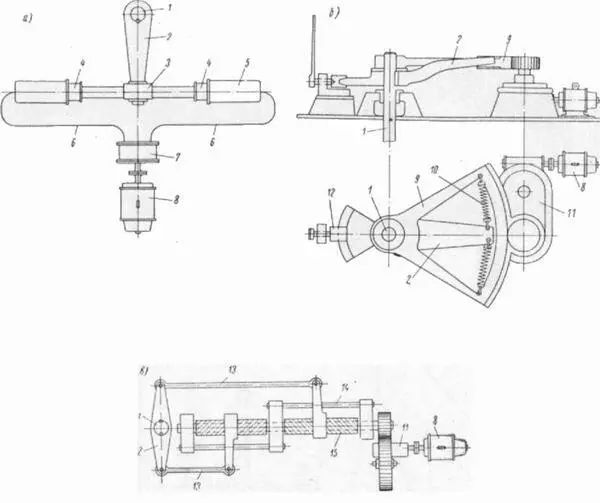

Рис. 6. Рулевые приводы: а – гидравлический; б -секторный; в – винтовой. и 1 – баллер руля; 2 – румпель; 3 – скалка; 4 – плунжер; 5 – гидравлический пресс; 6 – гидравлический трубопровод; 7 -насос; 8- электродвигатель; 9 – сектор руля; 10 – буферные пружины; 11 – редуктор; 12 – зажимный стопор; 13 – тяги; 14 – направляющие; 15 -винтовой шпиндель.

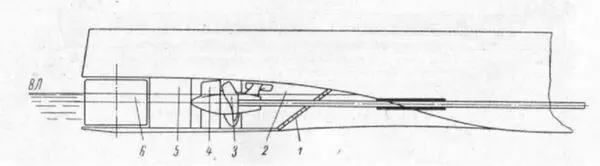

Рис. 7. Водометный движитель с полуподводным выбросом. 1- защитная решетка; 2 – всасывающая труба; 3 – гребной винт, 4 – контрпропеллер; 5 – напорная труба; 6 – реверс-руль.

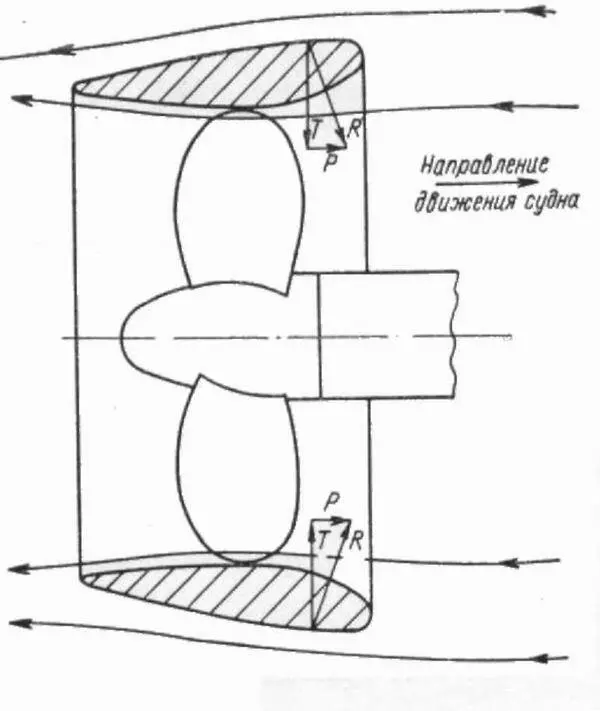

Рис. 8. Насадка и схема сил упора, возникающего на ней при движении судна. R – подъемная сила; Р – возникающий упор; T -сила, сжимающая стенки насадки.

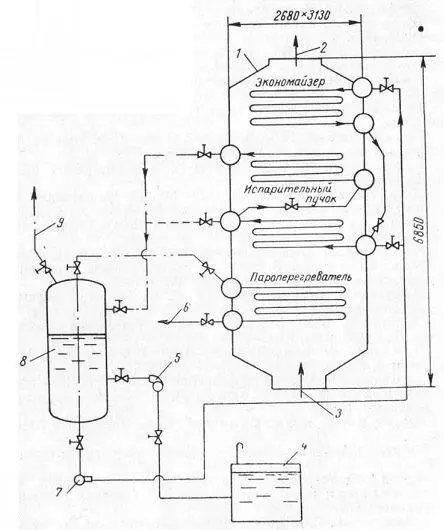

Рис. 9. Схема судовой утилизационной установки. 1 – котел; 2 – отвод уходящих газов; 3 – вход выхлопных газов; 4 – теплый ящик; 5 – питательный насос; 6 – отвод перегретого пара к турбогенератору; 7 – циркуляционный насос; 8 – сепаратор пара; 9 – отвод постоянного пара к потребителям. ______________вода;_______пароводяная смесь;__________пар;_________резервный трубопровод.
