По мере убывания воды суда опускаются и садятся на кильблоки килевой дорожки и доковые клетки.

Плавучие доки предназначены для вертикального подъема судна из воды. Эти доки представляют собой плавучие сооружения с прямостенными образованиями в поперечном сечении, имеющие форму перевернутой буквы П (рис. 83).

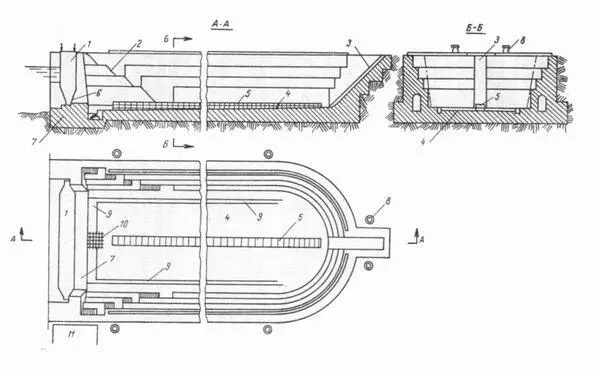

Рис. 82. Сухой док. 1 – батопорт; 2 – трапы для спуска в док; 3 – шлюз для спуска грузов; 4 – подошва дока; 5 – килевая дорожка; 6 – привальный брус батопорта; 7 – порог дока; 8 – швартовные битенги; 9 – сточные кюветы; 10 – приемный колодец; 11 – насосная отливная станция.

Плавучие доки с другими сечениями встречаются редко. Вертикальные конструкции дока, называемые башнями, обычно идут по всей длине дока, а горизонтальные конструкции, образующие стапель-палубу дока, по длине составляются из отдельных понтонов, скрепленных с башнями разъемными соединениями – болтами. Длина каждого понтона выбрана исходя из того расчета, чтобы разъединенный с башней и выведенный из-под нее он смог бы, развернутый в горизонтальной плоскости на 90°, войти на оставшиеся понтоны собственного дока и продоковаться на них. На стапель-палубе дока оборудуют килевую дорожку и подвижные (передвигающиеся поперек дока) кильблоки.

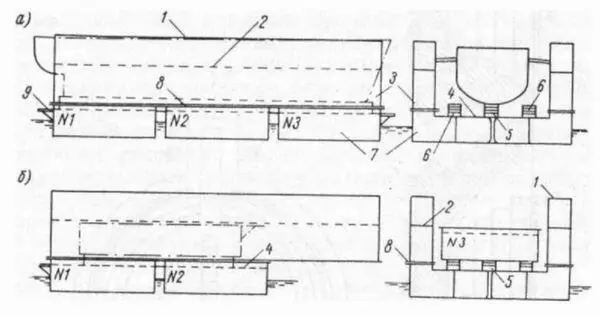

Рис. 83. Плавучий U-образный док: а – с докующимся в нем судном, поставленным по-мальтийски; б- с самодокующимся понтоном дока. 1 – топ-палуба; 2 – палуба безопасности; 3 – башни; 4 – стапель-палуба; 5 – центральная килевая дорожка; 6 – боковые килевые дорожки; 7- понтоны дока; 8 – разъемное соединение понтонов с башнями; 9 – кринолин.

Докование в плавучем доке заключается в следующем. В понтоны дока принимается забортная вода, и он погружается в воду до палубы безопасности, расположенной в башнях и предотвращающей самозатопление дока. После притопления дока в него вводят докуемое судно и устанавливают по стеклиням и вескам над приготовленным для него местом. При откачке воды из понтонов доковыми насосами док начинает всплывать, принимая на свою килевую дорожку судно и поднимаясь вместе с ним из воды. В момент соприкасания судна с килевой дорожкой для обеспечения устойчивого положения судна под него подводят подвижные кильблоки или же между бортом судна и стенкой башни дока ставят упоры (последний способ докования носит название докования по-мальтийски, т. е. без клеток).

Плавучие доки представляют собой автономные сооружения с мощными отливными средствами и с энергетическим оборудованием, обеспечивающим работу отливных насосов и удовлетворяющим потребности судоремонта.

Если на одном предприятии предусматривается несколько плавучих доков, то экономически целесообразно иметь док-матку и доковые секции. Док-секция представляет собой отдельный плавучий док, не имеющий ни отливных насосов, ни других энергетических установок. Док-матка -плавучее притапливающее сооружение, оборудованное отливными насосами и необходимыми энергетическими установками, предназначенными для обслуживания док-секций. Док-матка подводится.к док-секции и вместе с нею погружается. После заводки в док-секцию докующегося судна док-матка осушает понтоны док-секции и вместе с нею всплывает, поднимая на стапель-палубу секции судно. После докования док- матка отводится к другой док-секции и т. д.

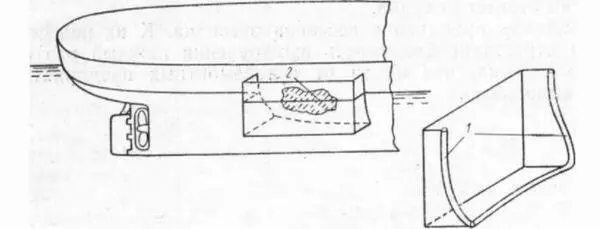

Рис. 84. Кессон для ремонта борта судна. 1 – уплотннтсльная подушка; 2 – пробоина.

Для погружения плавучего дока или комплекса док-матки с док-секцией на акватории судоремонтного завода должен быть вырыт соответствующий котлован, что не всегда выполнимо (из-за условий местности и структуры дна гавани).

Слипы применяют на судоремонтных заводах, производящих ремонт малых и средних судов и расположенных на отлогих берегах.

Слип представляет собой наклонную уходящую в воду площадку с рельсовыми путями, расположенными перпендикулярно к береговой черте, по которым движутся оснащенные тросами тележки с кильблоками-постелями, имеющими лекальную форму подводной части судна. На концевых тележках монтируют выходящие верхним концом из воды рейки-вехи, по которым центруется на плаву судно, предназначаемое к подъему. Тележки с посаженным на их кильблоки судном вытаскивают из воды лебедками при помощи .системы тросов. Судно отводится на стапельное место и переводится на клетки. Освободившиеся тележки приготавливают для подъема следующего судна и т. д.
