Методы постройки судов определяются технологией, принятой на каждом судостроительном предприятии.

Секционный метод заключается в том, что весь корпус судна разбивается на отдельные секции: палубы, борта, днище, переборки, платформы, надстройки и т. д.

Детали корпусных конструкций, заготовленные в корпусообрабатывающем цехе, подаются на участок сборки и сварки, где из них собирают отдельные секции. При сборке и сварке секций их насыщают оборудованием и деталями крепления. Затраты труда при постройке судна таким способом резко уменьшаются. Готовые корпусные секции поступают на стапельные построечные места, где из них формируют корпус судна, выполняют монтажные и сварочные работы.

После изготовления таким методом целого отсека или замкнутого помещения и испытания их на непроницаемость на стапельном месте продолжают монтаж насыщения корпуса (машин, механизмов, устройств, систем).

При блочном методе, который представляет собой развитие секционного метода, судно разбивается на крупные объемные части – блоки, изготовляемые в сборочно-сварочном цехе из отдельных секций, и подают на стапельное место в готовом виде – как бы часть судна, со всех сторон ограниченную конструкциями, образующими замкнутые отсеки или помещения. В готовом блоке выполняют и весь монтаж насыщения. Готовность отдельных блоков, подаваемых на стапель, доходит до 90%.

Такой метод постройки судна сокращает время, необходимое для формирования корпуса на стапельном месте, увеличивает пропускную способность стапелей. Кроме того, изготовление корпусных конструкций, образующих блоки судна в цеховых условиях,- в закрытом помещении, при максимальной механизации работ, улучшают качество работ, облегчают труд рабочих и резко увеличивают производительность труда.

Размеры блоков секций зависят от производственных условий на предприятии и от того, какой транспорт обеспечивает подачу блоков секции на стапельное место. На крупных, хорошо оснащенных заводах вес подаваемых на стапель блоков доходит до 600-700 т (при работе двух кранов грузоподъемностью до 350 т, обеспечивающих подачу блока спаренным способом, или же при сборке судна на горизонтальном построечном месте).

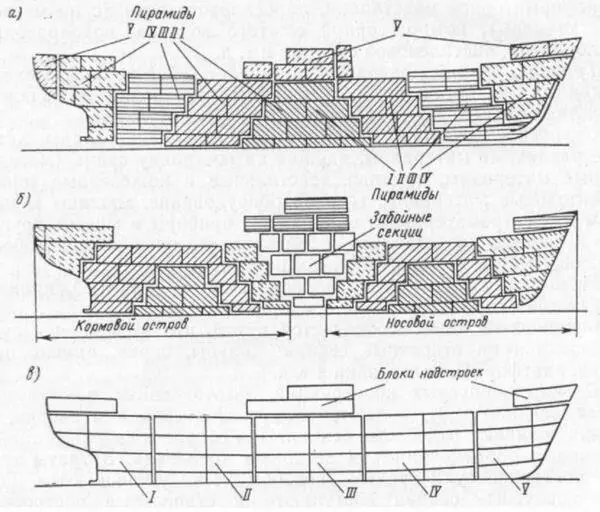

Рис. 81. Схема формирования корпуса на стапельном месте различными способами; а – пирамидальным; б – островным; в – блочным (римскими цифрами показаны номера блоков).

При блочном методе на стапеле выполняют только работы по монтажу забойных участков, различных конструкций, электромонтажные и прочие подгоночные работы.

Выставленные на стапельном месте элементы корпуса для уменьшения общих сварочных деформаций в большинстве случаев формируют тремя способами: пирамидальным, островным и блочным (рис. 81). Эти способы позволяют вести сборку и сварку корпуса широким фронтом, значительно сокращая время постройки судна.

При пирамидально м способе корпус собирают из секций и формирование корпуса начинают либо со средней части судна, либо с кормы. Выставленные первоначальные секции образуют подобие ступенчатой пирамиды, откуда этот способ и получил название.

Островной способ формирования корпуса заключается в одновременной закладке по длине судна нескольких секций, которые в дальнейшем смыкаются забойнымии секциями. Этот способ сокращает срок постройки судна благодаря расширению фронта работ.

Блочный способ применяется при формировании корпуса на стапеле из предварительно собранных и сваренных блоков секций или блоков. Использование этого способа рационально при серийной постройке судов среднего и малого водоизмещения. При блочном способе формирование корпуса начинают с установки базового блока, после чего производят стыкование с ним соседних блоков, одновременно по обеим стенкам.

Известны два метода организации постройки судна: поточнопозиционный и поточно-бригадный.

При поточно-позиционном методе постройка, сборка и монтаж блоков судна производятся на отдельных позициях на специальных тележках, которые передвигаются на новые позиции. При таком методе специализированные бригады рабочих закрепляются за определенными позициями работ, бригады имеют постоянные рабочие места и выполняют однородную работу.

Поточно-позиционный метод широко применяется при серийной постройке малых и средних судов.
