К. Чайников - Общее устройство судов

Чертеж растяжки наружной обшивки (рис. 45) представляет собой развертку наружной обшивки одного борта, построенную по длине периметра шпангоутов. Шпангоуты в средней части корпуса имеют большую длину, чем в оконечностях, поэтому ширина наружной обшивки, а соответственно и ширина поясьев обшивки у миделя больше, чем в оконечностях. Сужающиеся поясья обрываются потерями – листами обшивки, заканчивающимися, не доходя до штевней корпуса.

По длине растяжка наружной обшивки строится по проекции шпангоутов на ДП и равна длине судна, а не периметру его бортов, поэтому листы на растяжке не соответствуют истинной длине листов наружной обшивки.

Поясья, составляющие наружную обшивку днища и бортов, соответственно называются днищевыми и бортовыми.

Верхний пояс бортовой обшивки, притыкающийся к настилу верхней палубы, называется ширстреком , пояс, идущий по скуле корпуса, – скуловым , а пояс обшивки днища, расположенный на диаметральной плоскости,- горизонтальным килем (рис. 46).

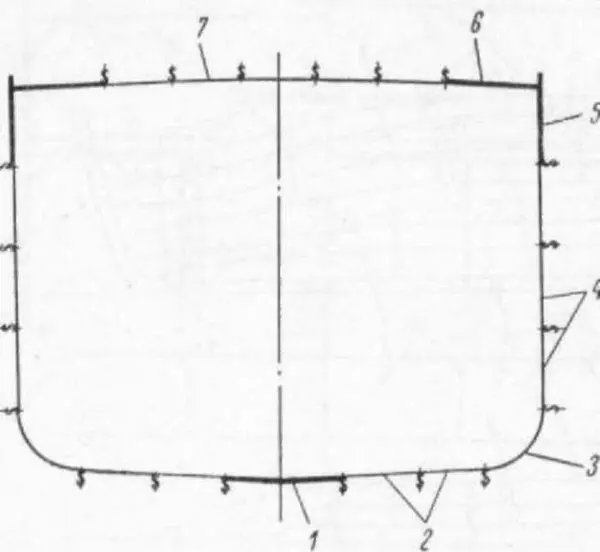

Рис. 46. Расположение деталей наружной обшивки. 1 – горизонтальный киль; 2 – обшивка днища; 3 – скуловой пояс; 4 – обшивка борта; 5 – бортовой ширстрек; 6 – палубный стрингер; 7 – настил палуб.

Горизонтальный киль и ширстрек испытывают при продольном изгибе корпуса наибольшие напряжения как наиболее удаленные от нейтральной оси поперечного сечения корпуса. Обычно их усиливают, утолщая по сравнению с остальными поясьями обшивки или выполняя из материала более высокой прочности. На судах, предназначенных для плавания во льдах, поясья бортовой обшивки в районе ватерлинии (ледовый пояс), а также в оконечностях делают более усиленными.

Крайние поясья настила второго дна, идущие вдоль скулы и замыкающие по бортам отсеки двойного дна, называются междудонными листами или скуловыми стрингерами .

Главные продольные и поперечные переборки относятся к основным корпусным конструкциям. Продольные переборки участвуют в обеспечении общей продольной прочности, а поперечные – в обеспечении поперечной и местной прочности корпуса.

Переборки могут быть плоскими и гофрированными. Последние изготовляют из коробчатых или волнистых гофров из листовой стали. Гофрированные переборки имеют ряд значительных преимуществ перед плоскими: они легче (на 20-25% для больших судов), трудоемкость их изготовления на 10-15% меньше, упрощается использование трюмов с такими переборками и т. п.

Набор переборок выполняется из вертикально (стоек) или горизонтально расположенных балок, последние называются шельфами.

Форштевень является передней конструктивной деталью корпуса в виде балки, первой принимающей на себя удары при возможных столкновениях со льдами, плавучими предметами и т. п. Конструктивно форштевень выполняется так, чтобы воспринимаемые им усилия передавались на детали внутри судового корпуса. Форштевни, в зависимости от типа судна, изготовляют литыми, коваными и комбинированными: из литой стали и из обычного проката.

Ахтерштевень – мощная конструкция, которой заканчивается корпус судна. Кроме обеспечения прочности кормовой части корпуса, ахтерштевень поддерживает руль, защищая его при касании грунта кормой. На одновинтовых судах ахтерштевень удерживает дейдвудную трубу, которая проходит через него в специальной втулке, называемой яблоком.

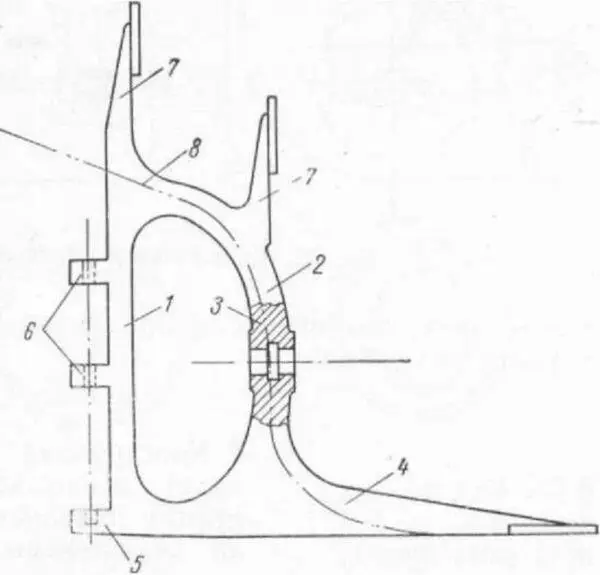

Рис. 47. Ахтерштевень одновинтового судна. 1 – рудерпост; 2 – старнпост; 3 – яблоко старнпоста; 4 – подошва; 5 – пятка; 6 – рулевые петли; 7 – рога; 8 – линия притыкания наружной обшивки.

Конструкция и форма ахтерштевней зависят от количества и расположения гребных винтов и от формы кормового образования корпуса. Наиболее сложна конструкция ахтерштевня ледокола. При ходе ледокола назад на его ахтерштевень и перо руля действуют большие ударные нагрузки, для защиты от которых у верхней полки ахтерштевня делается специальный прилив, называемый шпорой.

Ахтерштевни изготовляются литосварными, чаще всего из нескольких частей, и литыми. Конструкция ахтерштевня состоит из деталей, показанных на рис 47.

Прочное соединение ахтерштевней с основными корпусными конструкциями осуществляется при помощи приливов, называемых хвостовиками, брештуков и ребер жесткости.
