К. Чайников - Общее устройство судов

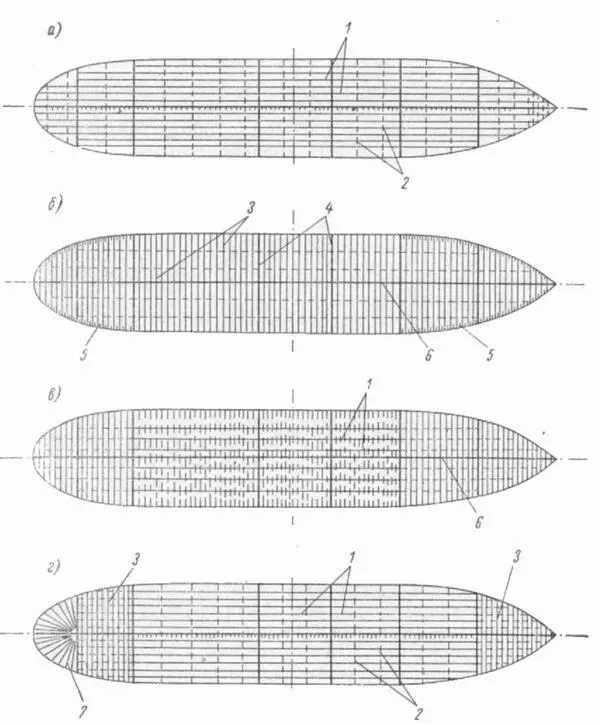

Рис. 41. Системы расположения основного набора корпуса судна: а – продольная; б – поперечная; в – смешанная; г – комбинированная. 1- стрингеры; 2 – рамные шпангоуты; 3 – шпангоуты; 4- поперечные переборки; 5 – холостые шпангоуты (ледовое подкрепление); 6 – вертикальный киль; 7 – радиальные (поворотные) шпангоуты.

Поперечной называется такая система набора корпуса, при которой балки главного направления расположены поперек судна в плоскости шпангоутов (рис. 41, б).

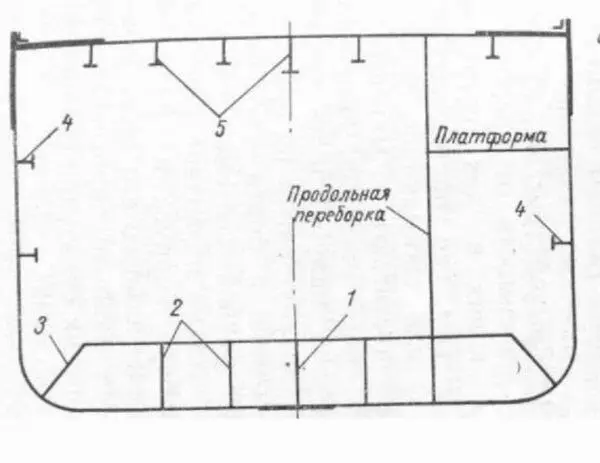

Рис. 42. Элементы продольного набора корпуса. 1 – вертикальный киль; 2 – днищевые стрингеры – кильсоны; 3 – скуловой стрингер (междудонный лист); 4- бортовые стрингеры; 5 – подпалубные стрингеры – карлингсы.

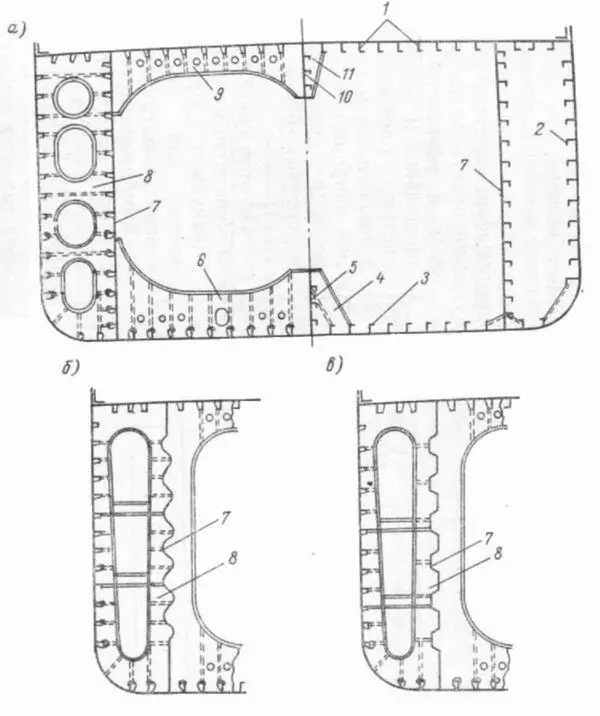

Рис. 43. Поперечное сечение корпуса танкера с продольной системой набора: а – с плоскими продольными переборками; б – с гофрированными переборками (волнистый гофр); в – с гофрированными переборками (коробчатый гофр). 1, 2, и 3 – подпалубные, бортовые и днищевые ребра жесткости соответственно; 4 – днищевые кницы; 5 – вертикальный киль; 6 – флор; 7 – продольные переборки; 8 – рамный шпангоут; 9 – рамный бимс; 10 – карлингсы; 11 – подпалубные кницы.

Поперечная система набора применяется преимущественно на морских транспортных судах с малым отношением длины к ширине, у которых продольная прочность обеспечивается наружной обшивкой, настилом палуб и вертикальным килем.

К поперечной системе набора относятся элементы, показанные на рис. 44.

Смешанной называется такая система набора корпуса, при которой балки представляют собой сетку, выполненную из непрерывных и разрезных балок продольной и поперечной систем, расположенных в продольном и поперечном направлениях – с некоторым преобладанием поперечных балок (рис. 41, в).

По этой системе строят суда с относительным удлинением, предназначаемые для перевозки генеральных грузов.

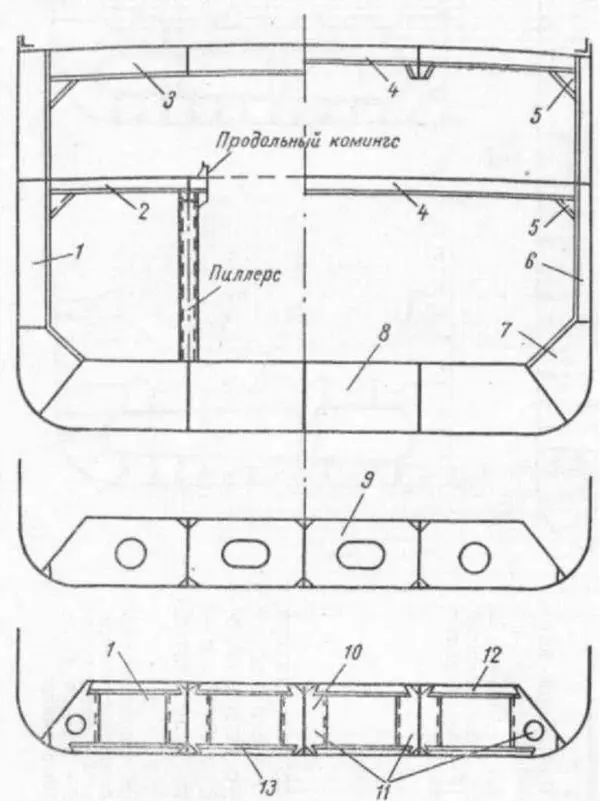

Рис. 44. Сечение корпуса судна с поперечной системой набора. 1 – шпангоут рамный (усиленный); 2 – полубимс; 3 – бимс рамный (усиленный); 4 – бимс; 5 – бимсовая кница; 6 – шпангоут; 7 – скуловая кница; 8 – флор сплошной (непроницаемый); 9 – флор с вырезами; 10 – флор открытый (бракетный); 11- браке- ты; 12, 13 – верхние и нижние балки соответственно.

Комбинированной называется такая система набора корпуса, при которой балки продольной и поперечной системы представляют комбинацию для различных перекрытий (рис. 41, в) в зависимости от преобладающих в них нагрузок.

Там, где растягивающие или сжимающие усилия достигают максимального значения, например на палубах и на днище, ставят набор по продольной, а борта – по поперечной системе. Эта система позволяет наиболее рационально располагать элементы набора корпуса и при максимальной прочности судна достичь минимального его веса. Комбинированная система набора является наиболее прогрессивной и успешно применяется на больших морских судах, предназначенных для смешанных условий плавания (во льдах).

Корпус всякого судна состоит из наружной обшивки и настила верхней палубы, изнутри подкрепленных продольными и поперечными переборками, палубами и платформами с их набором. Совместно со штевнями эти перекрытия образуют основной корпус. Наружная обшивка и настил верхней палубы образуют оболочку, препятствующую попаданию воды внутрь судна. Совместно с настилом прочих палуб и второго дна они одновременно являются основными связями, обеспечивающими общую продольную прочность судна, и опорными контурами перекрытий прочных переборок.

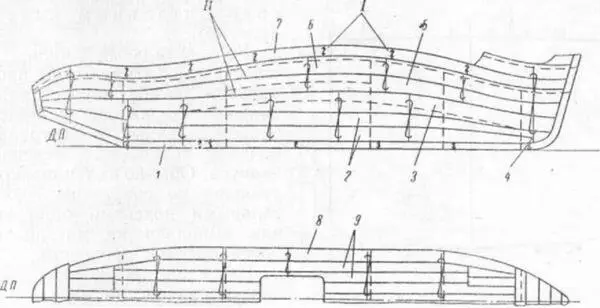

Рис. 45. Растяжка наружной обшивки и настила верхней палубы. I – стыки;II – пазы. 1 – горизонтальный киль; 2 – поясья днища; 3 – скуловой пояс; 4 – потеряй; 5 – бортовые поясья; 6 – ширстрек; 7 – фальшборт; 8 – палубный стрингер; 9 – настил палубы.

Наружную обшивку корпуса выполняют из листового материала, внутренней плоскостью крепящегося к кромкам набора. Листы обшивки своими длинными сторонами обычно располагаются вдоль судна, образуя по ширине и высоте корпуса поясья . Соединения поясьев между собой длинными горизонтальными кромками, идущими вдоль корпуса, называются пазами . Соединения листов поясьев короткими кромками, идущими поперек судна, называются стыками .
