Эрозия металла происходит от механического воздействия на поверхность металла быстродвижущихся частиц жидкостей, песчинок твердых тел, взвесей, газовых пузырьков и т. п. Интенсивность эрозионного разрушения зависит от однородности структуры и твердости металла. Для увеличения эрозионной стойкости в металл корпуса вводят легирующие компоненты, повышающие его прочность и антикоррозионную стойкость, производят поверхностное упрочение, закалку и проводят другие мероприятия.

На корпус плавающего по воде судна действуют постоянные и временные силы. К постоянным относятся статические силы, такие, как вес судна и давление воды на погруженную часть корпуса – силы поддержания. К временным следует отнести силы, появляющиеся при качке судна на взволнованной поверхности воды: силы инерции масс судна и силы сопротивления воды.

Силы, действующие на судно, плавающее на тихой воде, несмотря на равенство их равнодействующих, по длине корпуса распределяются неравномерно. Силы поддержания, как известно, распределяются по длине соответственно погруженному в воду объему корпуса и характеризуются формой строевой по шпангоутам. Силы же веса распределяются по длине корпуса в зависимости от расположения его элементов, таких, как переборки, надстройки, мачты, механизмы, установки, грузы и т. п. Фактически получается так, что на одном участке по длине корпуса силы веса преобладают над силами поддержания, а на другом – наоборот.

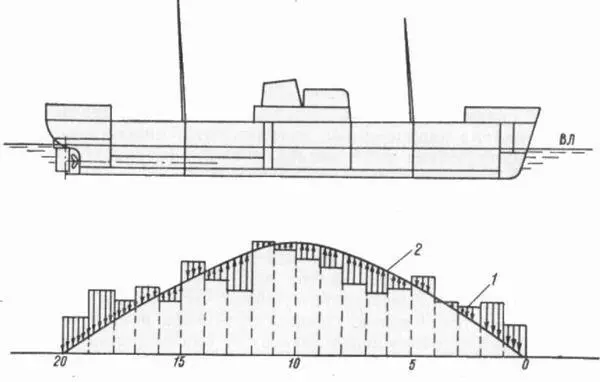

Рис. 39. Изгиб корпуса судна, вызванный неравномерным распределением действующих на него сил. 1 – кривая сил веса; 2 – кривая сил поддержания.

От непропорционального распределения по длине корпуса сил веса и сил поддержания возникает общий продольный изгиб корпуса судна (рис. 39).

При плавании судна на взволнованной поверхности на его корпус действуют силы поддержания, все время меняющие свою величину на отдельных участках длины судна. Максимального значения эти силы достигают тогда, когда судно идет курсом, перпендикулярным направлению волны, длина которой равна длине судна. При прохождении вершины волны у миделя, в средней части корпуса образуются избыточные силы поддержания с недостатком их в оконечностях. От неравномерного распределения сил поддержания в этом случае получается перегиб корпуса (рис. 40, а). Через короткий промежуток времени судно переходит на подошву волны, при этом избыток сил поддержания перемещается к оконечностям, отчего возникает прогиб корпуса (рис. 40, б).

Вследствие качки судна, возникшей на волнении, на корпус действуют силы инерции, оказывающие на него дополнительное воздействие, а во время плавания с большой скоростью против крупной встречной волны при ударе днищевой частью носовой оконечности о воду (явление слеминга) возникают дополнительно ударные или динамические нагрузки.

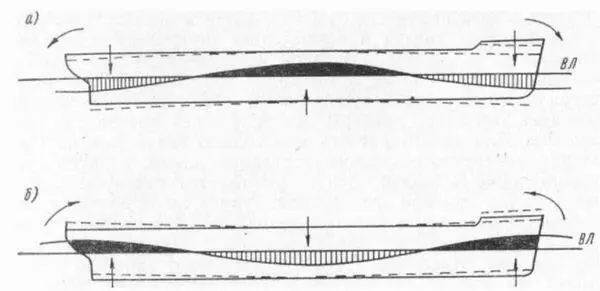

Рис. 40. Продольный изгиб судна на взволнованной поверхности воды: а -па вершине волны; б – на подошве волны.

Прочностью судна называется способность его корпуса не разрушаться и не изменять своей формы под действием постоянных и временных сил. Различают общую и местную прочность судна.

Общей продольной прочностью корпуса судна называется его способность выдерживать действие внешних сил, приложенных по длине.

Общая прочность судна обеспечивается водонепроницаемой оболочкой, которой служит обшивка и верхняя палуба, настил других палуб, продольные переборки с подкрепляющими их конструкциями и всеми конструктивными связями, имеющими длину больше высоты борта.

Местной прочностью корпуса называется способность его отдельных конструкций противостоять дополнительному воздействию сил: главным образом давлению забортной воды и сосредоточенным нагрузкам.

Для обеспечения местной прочности отдельных конструкций предусматривают их специальное местное подкрепление.

Кроме прочности, конструкции судна должны обладать также устойчивостью, т. е. они не должны изменять своей формы под действием сжимающих усилий (например, не должно происходить выпучивания палуб, изгиба переборок и т. п.). Для обеспечения необходимой устойчивости конструкций на них устанавливают дополнительные ребра жесткости или другие какие-либо подкрепления.
