Как известно, кремниевые солнечные элементы при их освещении развивают ЭДС порядка 0,5…0,6 В, поэтому следовало ожидать ЭДС батареи из семи элементов около 4 В.

Так и оказалось — в тени и при облачном небе панель развивала 3,5 В, а на ярком солнце — 4,5 В.

Соединенная с одним аккумуляторным элементом, такая панель работает в режиме почти короткого замыкания. Это не страшно, поскольку внутреннее сопротивление панели значительно, и ток короткого замыкания не превышает 60 мА даже при ярком солнечном свете. Но КПД заряда невелик, и для полной зарядки аккумуляторного элемента нужно как минимум два солнечных летних дня (20…40 часов).

Никаких устройств, предохраняющих элемент от перезарядки при выключенном светодиоде, обнаружено не было.

Другой важный элемент устройства — датчик освещенности, собственно и позволяющий фонарику включаться в темное время суток и выключаться днем. Это фоторезистор, оформленный в плоском цилиндрическом корпусе с двумя выводами, размерами не больше транзистора. Его отдельное исследование показало, что темновое сопротивление превосходит 2 МОм, а на свету резко уменьшается — в тени до 10…20 кОм, а при ярком солнечном свете даже до сотен Ом.

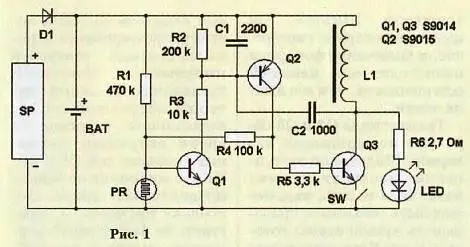

Обратимся теперь к принципиальной схеме устройства (рис. 1).

Солнечная панель SP постоянно соединена с аккумуляторным элементом ВАТ через диод D1 (обозначения элементов сохранены такими же, как на печатной плате, имеющей название SY-H019B). Диод пропускает только зарядный ток от панели к аккумулятору и предотвращает его разряд через внутреннее сопротивление панели в темноте. Установка такого защитного диода обязательна в любых устройствах с солнечными панелями.

На транзисторе Q1 собран ключ, срабатывающий в зависимости от степени освещенности датчика PR. В темноте транзистор открыт током смещения, протекающим от источника питания через резистор R1.

На свету датчик замыкает этот ток «на себя», напряжение базы становится менее 0,5 В, и транзистор закрывается. Для более четкого срабатывания ключа он охвачен цепью положительной обратной связи через резистор R4 — то, что получилось из транзисторов Q1 и Q2, иногда называют триггером Шмитта. Он имеет некоторый гистерезис, и включение фонарика происходит при меньшей освещенности, чем его выключение.

Транзисторы Q2 и Q3 образуют повышающий инвертор.

Маленькое отступление: поначалу у меня возникала мысль, что, может быть, нехорошо срисовывать чужие схемы готовых устройств (авторские права и пр.), хотя в целях самообразования это никогда и нигде не возбранялось. Однако, когда я увидел, что схема инвертора практически не отличалась от той, которую когда-то я сам разработал для светодиодов и опубликовал в «Юном технике» (статьи «Сверхэкономичные индикаторы» и «Солнечная энергетика»), совесть моя совершенно успокоилась.

Это лишнее подтверждение того, что оптимальные технические решения одинаковы и в Малайзии, и в Китае, и в России.

Итак, транзисторы Q2 и Q3 включены последовательно, один за другим, по схеме двухкаскадного усилителя. Усилитель охвачен цепью положительной обратной связи через емкостной делитель C1, С2 и поэтому превращается в релаксационный генератор импульсов. Нагрузкой транзистора Q3 служит катушка индуктивности L1, запасающая энергию во время открытого состояния транзисторов Q2 и Q3.

Но это состояние не может продолжаться долго, поскольку ток через L1 нарастает, ее ферритовый сердечник входит в насыщение, индуктивность уменьшается, а напряжение на коллекторе Q3 повышается. Это повышение немедленно передается через конденсатор С2 на базу Q2 и запирает его. Вслед за ним запирается Q3, и импульс тока через транзисторы прекращается.

Но ток через катушку индуктивности L1 не может прекратиться мгновенно. Он продолжает идти и формирует на коллекторе Q3 положительный выброс напряжения, который может во много раз превосходить напряжение питания. Но у нас он просто открывает светодиод LED, и энергия, запасенная в катушке, превращается в световую. Пауза между импульсами продолжается до тех пор, пока не израсходуется энергия магнитного поля катушки и затем не разрядятся конденсаторы C1, С2.

Дальнейшее поведение генератора зависит от состояния Q1. Когда он заперт днем, то смещения на базе Q2 нет, оба транзистора генератора закрыты и импульсы генерироваться не будут. Если же Q1 открыт ночью, то ток смещения поступает на базу Q2 через резистор R3, и генератор будет продолжать генерировать импульсы — светодиод загорится. Для отключения светодиода служит выключатель SW — если он разомкнут, то генерации импульсов нет, и светодиод не горит, поскольку напряжение аккумуляторного элемента меньше его напряжения зажигания.
