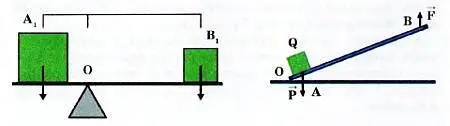

Рычаг первого рода — те самые доска-качели или катапульта, у которой точки приложения сил расположены по разным сторонам опоры. В середине — точка опоры, но краям — плечи рычага. В равновесии или равномерном движении эта конструкция может находиться только тогда, когда произведение силы на плечо (перпендикуляр на линию действия силы, опущенный из точки опоры О) правой части FB 1Оравно произведению силы на плечо левой части рычага QA 1O. То есть FB 1О = QA 1О.

Отсюда вытекает золотое правило механики: приложенная сила F (например, усилие человека) во столько раз меньше веса поднимаемого тела Q, во сколько раз плечо А 1Оменьше плеча В 1О.

То есть, говоря иначе, выигрывая в силе, мы проигрываем в расстоянии: груз будет двигать легче, но дальше. Иногда это целесообразно — если, например, надо выворотить валун из земли или приподнять один конец лежащего на земле бревна.

Рычаг второго рода — это, например, простенькая тачка. У нее точки приложения сил ( Аи В) находятся по одну сторону точки опоры О: колесо — точка опоры, груз давит вниз, прилагая силу Qв точке А, человек прилагает к рукояткам тачки силу Fв точке В. Такой рычаг находится в равновесии или равномерном движении в том случае, если FB 1О = QA 1О.

То есть для подъема груза в Qкилограммов надо приложить силу F, которая во столько раз меньше Q, во сколько раз А 1Оменьше В 1О. То есть чем тяжелее груз, тем меньше должно быть расстояние между ним и колесом и тем длиннее рукоятки тачки.

Разобравшись немного в теории, давайте теперь перейдем к практике. И проиллюстрируем примеры использования рычагов в быту.

Представьте, что вы вдвоем с приятелем несете тяжелый чемодан или сумку, просунув под ручку палку. Кому нести тяжелее — тому, кто держится за короткий конец палки или за длинный? Проверьте ваши рассуждения на практике.

Что получилось?

Правильно, человеку, который держит длинный конец палки, нести груз легче. А его напарнику, держащему короткий конец палки, — тяжелее. Таким образом вы всегда можете перераспределить груз сообразно физической силе каждого. И если силы равны, то и концы палки должны быть одинаковы. То есть чемодан должен висеть ровно посредине.

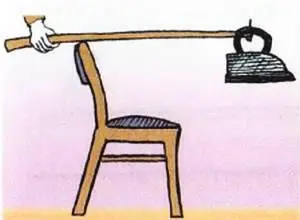

Для следующего опыта с рычагом вам понадобятся утюг, стул и палка — лучше с крючком на конце или вбитым гвоздем, чтобы утюг не сваливался. Надо повесить утюг ручкой на палку, положить палку на спинку стула. Причем не забудьте придержать сиденье стула коленом или сядьте на него, чтобы стул не перевернулся.

Держа палку-рычаг за свободный от утюга конец, подвигайте ею по спинке стула. И вы убедитесь: чем ближе утюг к спинке стула и дальше рука — тем легче удержать груз. Чем меньше расстояние от руки до точки опоры — тем тяжелее. Ведь утюг давит своей тяжестью на длинное плечо рычага.

Теперь проведем опыт с самодельными весами, именуемыми коромысловыми. Выглядят они весьма просто. К перекладине-коромыслу на концах привязаны нити, на другом конце которых подвешены металлические или пластиковые чашки. На одну чашку кладут взвешиваемый груз, на другую гирьки. Как только чашки будут уравновешены, остается посмотреть, какое количество гирек пришлось положить на чашку. Значит, столько граммов и весит ваш груз.

Так работают лабораторные весы, на которых, например, взвешивают химикаты в лаборатории. Если же надо взвесить большой груз — например, 50-килограммовый мешок картошки, то удобнее использовать весы десятичные. Тогда мешок картошки можно будет уравновесить 5-килограммовой гирей.

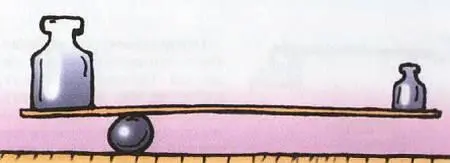

Работают такие весы, опять-таки, на основе закона рычага. Проиллюстрировать его действие можно при помощи такого опыта. Возьмите деревянную линейку и разместите ее на опоре (скажем, толстом фломастере, положенном на стол плашмя) так, чтобы длина линейки с одной стороны была в десять раз больше, чем с другой. Например, с одной стороны 9 см, а с другой — 90 см. Еще один сантиметр метровой линейки придется как раз на опору. (Если не найдете длинной линейки, возьмите более короткую, но соблюдайте пропорции размещения плечей рычага над опоре.)
