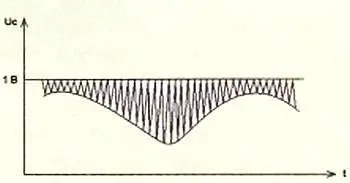

Рис. 2. Осциллограмма напряжения на коллекторе транзистора VT3.

Коэффициент передачи детектора и его выходное напряжение ЗЧ повышается вдвое благодаря установке еще одного диода VD2, как показано на рисунке 1. Резистор нагрузки детектора R6 присоединен к проводу питания, обеспечивая небольшой начальный ток через дополнительный диод VD2, чтобы вывести его на участок с максимальной кривизной характеристики. Этот диод выпрямляет отрицательные полуволны коллекторного напряжения, и потенциал верхней по схеме обкладки фильтрующего конденсатора С4 повторяет их огибающую.

Этот детектор хоть и вносит небольшие нелинейные искажения, но развивает напряжение ЗЧ 180 мВ при входном сигнале 1,5 мВ, а начинает детектировать при входных сигналах всего в сотни микровольт. Для сравнения была измерена чувствительность апериодического УРЧ (на том же транзисторе с тем же сопротивлением нагрузки 3,9 кОм), нагруженного на диодный детектор по схеме удвоения напряжения — она получилась втрое хуже, хотя схема обычного детектора сложнее.

Смещение на базу первого транзистора УРЧ подается с выхода детектора через цепочку VD3, R4. При поступлении сигнала напряжение на выходе детектора снижается, уменьшая и ток транзисторов VT1, а вслед за ним и VT2.

Так осуществляется автоматическая регулировка усиления (АРУ). Поскольку она достаточно эффективна, регулятора громкости в приемнике нет.

УЗЧ выполнен по схеме составного эмиттерного повторителя на транзисторах VT4 и VT5. Он усиливает только ток, поскольку напряжение ЗЧ на выходе детектора вполне достаточно для работы низкоомных телефонов. Сигнал ЗЧ и необходимое смещение подаются с выхода детектора через резистор R7. Конденсаторы С4 и С5 сглаживают радиочастотные пульсации сигнала ЗЧ. АРУ «вперед» действует и в этих каскадах, несколько снижая ток и усиление по току при возрастании РЧ-сигнала. Нагрузкой УЗЧ служат любые телефоны с сопротивлением постоянному току 30 — 200 Ом, например ТМ-2 или импортные. Стереотелефоны лучше подключать выводами левого и правого каналов, оставив общий вывод свободным. Тогда телефоны оказываются включенными последовательно, их сопротивление возрастает, а потребляемый приемником ток уменьшается при той же громкости.

В приемнике можно использовать любые маломощные высокочастотные кремниевые транзисторы соответствующего типа проводимости и любые маломощные кремниевые диоды. Антенна СВ-диапазона содержит 80 витков литцендрата ЛЭШО 7x0,07 на ферритовом стержне 600НН длиной 160 и диаметром 8 мм. Для ДВ-диапазона нужно намотать 250 витков провода ПЭЛ 0,1–0,15. Намотка ведется в один слой. Можно также намотать две обмотки и сделать переключатель диапазонов.

Монтаж выполняется любым способом, но желательно не размещать детали детектора вплотную к магнитной антенне. Ориентировочное расположение деталей приемника показано на рисунке 3, главное — подобрать подходящую по размерам пластмассовую коробочку. Автор не изготавливал специальной печатной платы, а применил навесной монтаж на фольгированном стеклотекстолите, лишь в нижней части платы была прорезана горизонтальная канавка, отделяющая «плюсовую» шину от остальной, «земляной» металлизации платы.

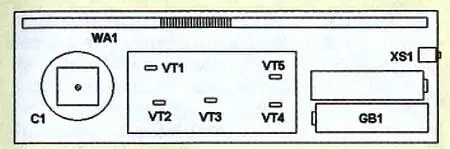

Рис. 3. Расположение деталей.

Налаживание приемника сводится к подбору резистора R4 такого номинала, чтобы напряжение на эмиттере транзистора VT2 составило 1,5 В. Полезно проконтролировать потребляемый ток, он не должен превышать 3 мА. Если ток транзисторов УЗЧ слишком велик (а это случается при малом сопротивлении телефонов и большом коэффициенте передачи тока транзисторов), последовательно с телефонами надо включить цепочку из резистора 100–300 Ом, зашунтированного конденсатором емкостью 50 мкФ: это стабилизирует режим.

Работоспособность приемника сохраняется при изменении напряжения питания примерно от 1,7 до 6 В.

Испытания приемника в пределах Москвы и области показали, что днем он принимает все центральные радиостанции, а вечером — многие дальние станции Европы и Ближнего Востока. Селективность и чувствительность приемника удается повысить, используя вторую ферритовую антенну, намотанную на стержне большей длины и диаметра. Выводы ее катушки соединяют с дополнительным КПЕ и располагают на расстоянии 5 — 20 см от антенны приемника. С приемником ее соединять не нужно, достаточно магнитной связи. Еще лучше использовать рамочную антенну, описанную в предыдущем номере журнала. Она обеспечит хорошую селективность и отстройку от мощных местных станций.
