А к недостаткам следует отнести необходимость следить за положением солнца на небосклоне и поворачивать зеркало примерно раз в полчаса. Отражатель зонтичного типа тоже может быть изготовлен из картона и фольги. Нам даже довелось видеть такой концентратор, в основу конструкции которого был взят вышедший из употребления зонтик. На его внутреннюю поверхность наклеивали фольгу, и получалась конструкция, которую при желании можно складывать.

Альтернативой плееру могут служить карманные и портативные УКВ (FM) — радиоприемники. Но УКВ принимаются не везде, а вот в диапазоне средних волн сигналы распространяются значительно устойчивее и на большие расстояния. Малогабаритные и экономичные СВ-приемники для работы на наушники промышленность выпускает редко, и здесь есть возможность проявить ваши способности к радиолюбительскому творчеству.

В этом простом приемнике прямого усиления использованы некоторые любопытные схемные решения. Обычно ферритовую магнитную антенну связывают со вводом усилителя радиочастоты (УРЧ) на биполярном транзисторе с помощью катушки связи, содержащей 1/5 — 1/10 числа витков контурной. Дело в том, что контур магнитной антенны на резонансной частоте имеет высокое сопротивление, а входное сопротивление УРЧ значительно ниже. Поэтому и необходим понижающий трансформатор.

Катушка связи порождает немало проблем. Затруднен подбор количества ее витков, поскольку оно оптимально лишь при настройке на одну частоту нужного диапазона, обычно среднюю. В двухдиапазонном приемнике, рассчитанном на прием как СВ, так и ДВ, приходится использовать две катушки, поэтому усложняется переключение диапазонов.

Паразитный контур, образованный катушкой связи и входной емкостью транзистора, может служить источником шума и помех, поскольку он настроен на частоты КВ-диапазона и широкополосен из-за низкой добротности.

Избавиться от катушки связи и связанных с ней хлопот позволяет последовательная схема включения входа УРЧ в контур (рис. 1).

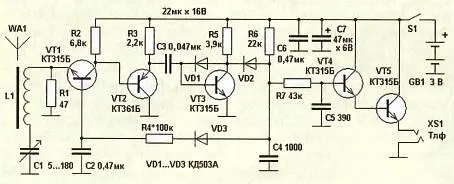

Рис. 1. Принципиальная схема приемника

Входное сопротивление использованного каскада УРЧ с общей базой (ОБ) на транзисторе VT1 очень невелико, менее 100 Ом, и такое сопротивление вполне можно включить в контур последовательно.

Недостаток такого способа согласования — малый уровень сигнала, снимаемого с магнитной антенны. Его приходится компенсировать усилением УРЧ, благо оно в схеме с ОБ довольно высокое.

Второй транзистор в УРЧ является эмиттерным повторителем и согласует высокое выходное сопротивление первого каскада с низким входным сопротивлением детектора. Последний также выполнен по оригинальной схеме, разработанной автором еще в 90-е годы. Транзистор VT3 включен по схеме обычного усилительного резистивного каскада по схеме с общим эмиттером (ОЭ). Но в цепи смещения базы вместо резистора установлен кремниевый диод VD1. В отсутствие сигнала напряжение на коллекторе транзистора автоматически устанавливается на уровне 1–1,1 В: оно равно сумме напряжений открывания диода и перехода эмиттер-база транзистора.

Ток транзистора определяется напряжением питания за вычетом указанных 1–1,1 В и сопротивлением нагрузки. При номинале резистора нагрузки 3,9 кОм он не превосходит 0,5 мА. Ток базы при этом не более нескольких микроампер, он протекает через диод в прямом направлении, устанавливая его на пороге открывания, на участке с максимальной кривизной вольт-амперной характеристики (ВАХ), что и требуется для хорошего детектирования. Динамическое сопротивление диода в этой точке достигает десятков килоом и незначительно снижает усиление транзисторного каскада.

При поступлении на вход детектора АМ-сигнала положительные полуволны, выделяющиеся на нагрузке R5, выпрямляются диодом и увеличивают потенциал базы, открывая транзистор. Емкость разделительного конденсатора С3 должна быть значительно больше емкости обычных разделительных конденсаторов радиочастотных каскадов, чтобы он не успевал разряжаться током базы за период РЧ-колебаний. Коллекторный ток открывающегося транзистора возрастает, а его коллекторное напряжение уменьшается. Максимумы положительных полуволн коллекторного напряжения оказываются как бы «привязанными» к уровню +1 В, в то время как огибающая отрицательных полуволн промодулирована удвоенной амплитудой напряжения ЗЧ. Осциллограмма коллекторного напряжения показана на рисунке 2.
