Катушки намотаны на одном каркасе диаметром 5,5 мм и подстраиваются латунным сердечником М4. Изготавливают катушки так: складывают вместе 3 провода ПЭЛШО 0,2…0,3 и наматывают ими 4 витка, чтобы получилась сплошная однослойная обмотка. Выводы закрепляют ниткой и/или клеем. Катушки L1 — L3 готовы. Поверх них наматывают катушку связи L4, содержащую 3 витка.

С такими катушками при вывинченном сердечнике частота генерации получилась 64 МГц. Латунный сердечник ее значительно повышает, однако для работы в диапазоне УКВ-2 катушки L1 — L3 и L4 должны содержать 3 и 2 витка соответственно.

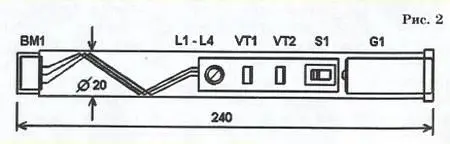

Конструкция радиомикрофона ясна из рис. 2.

Все устройство собрано внутри пластиковой трубки с диаметром, достаточным, чтобы в нее входил микрофон и элемент питания. Транзисторы, катушки и прочие детали вместе с выключателем питания монтируются на небольшой плате, лучше печатной, которая размещается в нижней части трубки, над элементом питания. Три вывода микрофона наращиваются проводниками длиной около 30 см для увеличения эффективной длины антенны. Емкостная нагрузка еще увеличивает эту длину.

Проводники свертываются в свободную спираль и укладываются внутри трубки.

Элемент питания типа 316 или АА вставляется снизу и закрывается полиэтиленовой крышкой, на которой имеется упругий контакт отрицательного полюса (пружинка). Проводник от него к общему проводу платы проходит вдоль элемента. Контакт положительного полюса припаивается к выводу выключателя SA1. Таким образом, элемент питания служит как бы второй емкостной нагрузкой диполя Герца и так же, как и микрофон, увеличивает эффективность короткой антенны. Той же цели служит и рука человека, держащего трубку радиомикрофона за нижнюю часть. Впрочем, конструкция радиомикрофона может быть и другой, разработанной самостоятельно с учетом изложенных здесь соображений.

Как было отмечено, принимать сигнал можно на любой приемник с FM-диапазоном, в том числе и на миниатюрный самодельный. Поскольку вся система отнюдь не самого высшего класса, целесообразно использовать «ширпотребовские» микросхемы TDA7000, TDA7021, К174ХА34 и им подобные. Они содержат все элементы супергетеродинного ЧМ-приемника с низкой ПЧ (70 кГц), кроме контуров и блокировочных конденсаторов. Минский радиозавод выпускал микросборку КХА058, содержащую, кроме чипа микросхемы, еще и конденсаторы и потому почти не требующую «обвески» — навесными остаются только контуры.

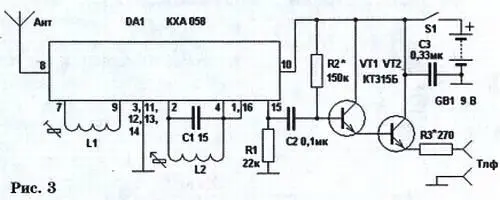

На базе микросхемы КХА058 очень удобно строить миниатюрные приемники, работающие на наушники и успешно заменяющие плеер. Схема такого приемника приведена на рисунке 3.

Внешние элементы — входной контур L1, контур гетеродина L2C1 и резистор нагрузки R1. Блокировочный конденсатор С3 стабилизирует работу при сильно разряженной батарее. Приемник собран в небольшой пластмассовой коробочке размерами примерно 20x40x80 мм вместе с батареей питания «Крона». Потребляемый ток составляет 10–14 мА.

Антенна телескопическая длиной всего около 0,3…0,4 м. С успехом вместо антенны можно использовать отрезок любого мягкого изолированного провода.

Катушки приемника намотаны на каркасах диаметром 5,5 мм, изготовленных из пластмассы или оргстекла. В каркасах нарезана резьба М4. Катушка входного контура L1 подстраивается латунным сердечником с такой же резьбой и содержит 8 витков провода ПЭЛ 0,3.

Настраивается приемник индуктивностью гетеродинного контура L2. С этой целью в каркас завинчивается латунный винт М4, удлиненный пластмассовой надставкой с ручкой настройки, выведенной сквозь торцевую стенку корпуса приемника. Настройка получается очень плавной и удобной, весь механизм занимает мало места, и его единственный недостаток — отсутствие шкалы. Впрочем, и здесь можно что-нибудь изобрести. Гетеродинная катушка L2 содержит 6 витков такого же провода.

Выходное напряжение ЗЧ на выводе 15 микросхемы достигает на пиках 0,1…0,2 В, этого вполне достаточно для работы телефонов, а вот ток ЗЧ надо усилить. Этой цели служит УЗЧ — составной эмиттерный повторитель, собранный на транзисторах VT1 и VT2. Режим работы транзисторов задается резистором смещения R2. Его сопротивление следует подобрать таким, чтобы ток транзисторов не превышал 3–5 мА. Резистор R3 — токоограничивающий, он не позволяет протекать слишком большому току при случайном замыкании выводов телефонов. Его сопротивление также полезно подобрать по наилучшему звучанию используемых телефонов.
