И здесь самое время вернуться к нашему самодельному конденсатору. Если вы запаслись всем необходимым, опустите жестяную пластинку на дно баночки от фотопленки, предварительно припаяв к ней отрезок изолированного провода. Сверху положите прокладку из фильтровальной бумаги, а на нее насыпьте слой активированного угля и, налив подсоленной воды, накройте ваш «бутерброд» еще одним электродом. У вас получился электрохимический конденсатор — ионистор. Интересен он тем, что в порах частиц активированного угля возникает так называемый двойной электрический слой — два расположенных близко друг к другу слоя электрических зарядов разного знака, то есть своего рода электрохимический конденсатор. Расстояние между слоями исчисляется ангстремами (1 ангстрем — 10 -9м). А емкость конденсатора, как известно, тем больше, чем меньше расстояние между обкладками. Благодаря этому запас энергии на единицу объема в двойном слое больше, чем у самого мощного взрывчатого вещества.

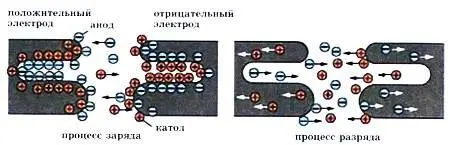

Схема работы ионистора.

Работает ионистор следующим образом. При отсутствии внешнего напряжения его емкость ничтожно мала. Но под действием приложенного к полюсам конденсатора напряжения прилегающие к ним слои угля заряжаются. Находящиеся в растворе ионы противоположного знака устремляются к частицам угля и образуют на их поверхности двойной электрический слой.

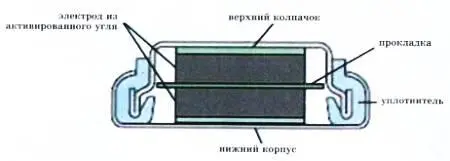

Электрохимический конденсатор (ионистор) промышленного изготовления. В металлическом корпусе размером с пуговицу размещены два слоя активированного угля, разделенные пористой прокладкой.

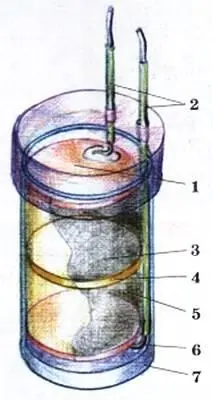

Устройство самодельного ионистора из пластиковой баночки и активированного угля:

1— верхний электрод; 2— соединительные провода; 3,5— слои влажного активированного угля; 4— пористая разделительная прокладка; 6— нижний электрод; 7— корпус.

Если к полюсам конденсатора подключить нагрузку, то противоположные заряды с внутренней поверхности частиц угля побегут по проводам навстречу друг другу, а находящиеся в их порах ионы выйдут наружу.

Современные ионисторы имеют емкость в десятки и сотни фарад. При разряде они способны развивать большую мощность и очень долговечны. По запасу энергии на единицу массы и единицу объема ионисторы пока уступают аккумуляторам. Но если заменить активированный уголь тончайшими нанотрубками углерода или иного электропроводящего вещества, энергоемкость ионистора может стать фантастически большой.

Бенджамен Франклин жил во времена, когда о нанотехнологиях даже не помышляли, но это не значит, что их не применяли. Как сообщил лауреат Нобелевской премии по химии Роберт Кюри, при изготовлении клинков из дамасской стали древние мастера, сами того не подозревая, применяли методы нанотехнологии. Древний булат всегда оставался острым и прочным благодаря особой композиции углерода в структуре металла. Своего рода наноматериалы, например, обугленные стебли растений, содержащие нанотрубки, мог использовать Франклин для создания сверхконденсатора.

А. ИЛЬИН

Рисунки автора

СНЕЖНЫЕ ЦВЕТЫ

Приготовь для опыта: соломинку и мыльный раствор.

Когда облако образуется при очень низкой температуре, вместо дождевых капель пары воды сгущаются в крошечные иголочки льда; иголочки слипаются вместе, и на землю падает снег. Хлопья снега состоят из маленьких кристалликов, расположенных в форме звездочек удивительной правильности и разнообразия.

Каждая звездочка делится на 3, на 6, на 12 частей, симметрично расположенных вокруг одной оси или точки. Нам нет нужды забираться в облака, чтобы видеть, как образуются эти снежные звездочки. Нужно только в сильный мороз выйти из дома и выдуть мыльный пузырь. Тотчас же в тонкой пленке воды появятся ледяные иголочки; они будут у нас на глазах собираться в чудесные снежные звездочки и цветы.
