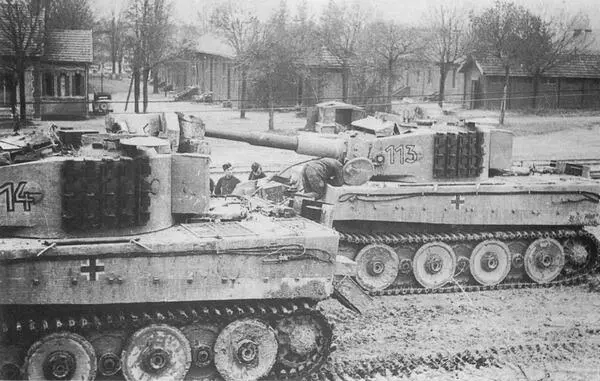

«Тигры» после перевозки по железной дороге — у танков демонтированы наружные катки и надеты узкие транспортные гусеницы. Размещение запасных траков на бортах башни практиковалось со второй половины 1943 года.
В случае порчи гидравлической аппаратуры переключение шестерён и выключение главного фрикциона можно было производить механическим путём. Система смазки шестерён — струйная, с подачей масла в место зацепления при сухом картере.
Картер коробки передач центрировался и жёстко соединялся с картером механизма поворота, образуя двухпоточный механизм передач и поворота. Последний крепился в носовой части корпуса танка, причём в расточку передней части картера запрессовывалось резиновое кольцо опорной балки, жёстко закреплённой в броневом корпусе.
Многодисковый главный фрикцион с трением рабочих поверхностей в масле был конструктивно встроен в коробку передач, так же как и стояночный тормоз.
Фрикционно-шестерёнчатый механизм поворота с двойным подводом мощности обеспечивал танку по два фиксированных радиуса поворота на каждой передаче. При этом максимальный радиус составлял 165 м, минимальный — 3,44 м. Более крутые повороты при включённой передаче, в том числе вокруг отстающей гусеницы, трансмиссией танка не обеспечивались. При нейтральном положении коробки передач был возможен поворот вокруг центра тяжести танка движением забегающей гусеницы вперёд и отстающей назад с радиусом В/2.
Бортовые передачи — двухрядные, комбинированные, с разгруженным ведомым валом.
Механические дисковые тормоза были разработаны инженером Клауе и изготовлены фирмой Argus.
ХОДОВАЯ ЧАСТЬтанка применительно к одному борту состояла из 24 опорных катков, расположенных в шахматном порядке в четыре ряда. Опорные катки размером 800x95 мм у первых 799 танков имели резиновые бандажи; у всех последующих — внутреннюю амортизацию и стальные бандажи. Конструкцию ходовой части разработал советник имперского управления вооружений инженер Г. Книпкамп — активный участник проектирования целого ряда германских бронированных машин.

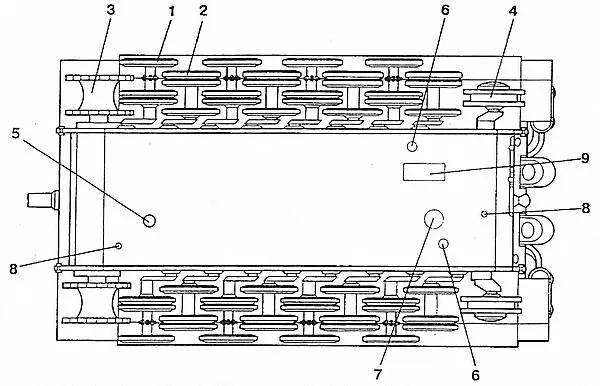

Схема ходовой части и днища танка:
1, 2 — опорные катки; 3 — ведущее колесо; 4 — направляющее колесо; 5 — люк для слива масла из коробки передач; 6 — лючки для слива топлива; 7 — лючок для слива воды и моторного масла; 8 — днищевые вентили; 9 — люк для доступа к генератору и топливному насосу.
Подвеска — индивидуальная, торсионная, одновальная. Балансиры передних и задних опорных катков снабжались гидравлическими амортизаторами, размещёнными внутри корпуса.
Ведущие колёса переднего расположения имели два съёмных зубчатых венца по 20 зубьев каждый. Зацепление цевочное.
Направляющие колёса — литые, с металлическими бандажами и кривошипным механизмом натяжения гусениц.
Гусеницы стальные, мелкозвенчатые, из 96 двухгребневых траков каждая. Ширина гусеницы 725 мм, шаг трака 130 мм.

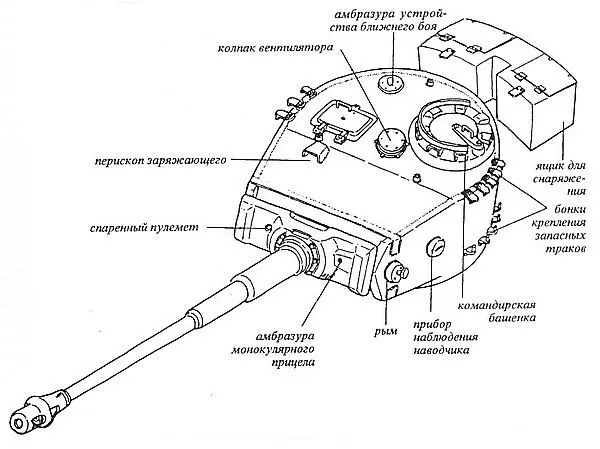

Башня позднего выпуска.
ЭЛЕКТРООБОРУДОВАНИЕбыло выполнено по однопроводной схеме. Напряжение 12 В. Источники: генератор Bosch GULN 1000/12-1000 мощностью 0,7 кВт, два аккумулятора Bosch ёмкостью 150 А*ч. Потребители: электростартер Bosch BPD 6/24 мощностью 4,4 кВт, система зажигания, башенный вентилятор, контрольные приборы, подсветка прицелов, приборы звуковой и световой сигнализации, аппаратура внутреннего и внешнего освещения, звуковой сигнал, спуски пушки и пулемётов.
СРЕДСТВА СВЯЗИ.Все танки «Тигр» оснащались радиостанцией Fu 5, имевшей дальность действия 6,4 км телефоном и 9,4 км телеграфом.

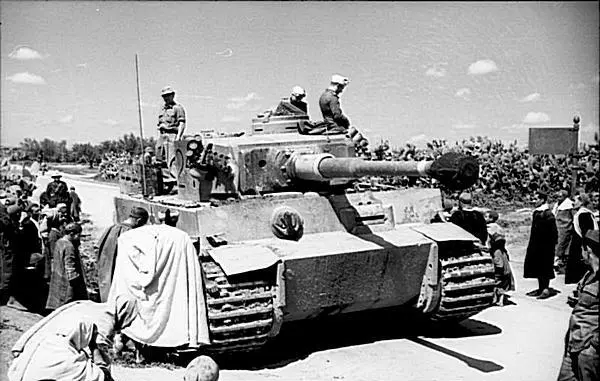

Тунис, 1943 год. Местное население осматривает один из «тигров» 501-го тяжёлого танкового батальона.
СПЕЦИАЛЬНОЕ ОБОРУДОВАНИЕ.Система пожаротушения — автоматическая, с порогом срабатывания 120°С. Сигнализация была выведена на панель приборов механика-водителя.
После внедрения башни с командирской башенкой нового типа длина с пушкой вперёд составила 8455 мм, а высота — 2885 мм.
