Михаил Барятинский: Тяжёлый танк «Тигр»

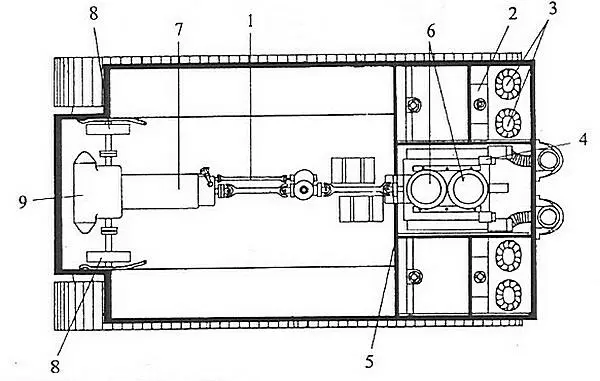

1 — вал отбора мощности к механизму поворота башни и водооткачивающему насосу; 2 — радиатор; 3 — вентиляторы; 4 — магнето; 5 — огнеупорная перегородка; 6 — воздушные фильтры; 7 — коробка передач; 8 — тормоза; 9 — механизм поворота.

КОРПУСтанка собирался из броневых листов, соединённых в шип и сваренных двойным швом. Броня — катаная, хромомолибденовая, с поверхностной цементацией.

Лобовой лист подбашенной коробки располагался под углом 8° к вертикали, верхний лобовой лист корпуса — под углом 77°, нижний — под углом 27°. Бортовые листы — вертикальные, кормовой лист наклонён под углом 8°.

В передней части крыши подбашенной коробки имелись люки-лазы механика-водителя и стрелка-радиста. Люки закрывались круглыми крышками, откидывающимися на петлях. В каждой крышке был смонтирован перископический прибор наблюдения. Между люками имелось вентиляционное отверстие, прикрытое броневым колпаком.

Кормовая часть корпуса делилась на три отсека внутренними водонепроницаемыми перегородками. Два крайних отсека при преодолении водных преград вброд могли заливаться водой; центральный, в котором располагался двигатель, был герметичным. Крайние отсеки закрывались сверху массивными литыми решётками. Две передние решётки служили для притока воздуха, охлаждающего радиаторы, а задние — для его отвода.

Надмоторная часть закрывалась крышкой с вентиляционным отверстием, прикрытым броневым колпаком.

В днище танка были предусмотрены люки для доступа к генератору и топливному насосу, к спускным кранам систем питания, охлаждения и смазки двигателя и спускной пробке картера коробки передач.

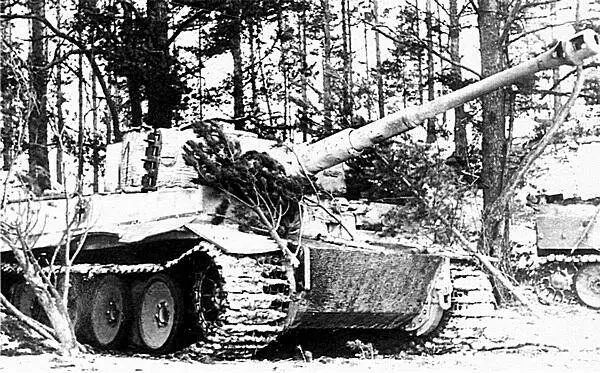

«Тигры» 502-го тяжёлого танкового батальона в засаде. Район Нарвы, февраль 1944 г.

БАШНЯподковообразной формы — сварная, с соединением листов в шип и вертикальными стенками, выполнявшимися из цельного гнутого листа. В передней части башни в литой маске устанавливались пушка, спаренный пулемёт и прицел. Башня приводилась во вращение гидравлическим поворотным механизмом мощностью 4 кВт. Скорость поворота зависела от частоты вращения коленчатого вала. Отбор мощности производился от коробки передач с помощью специального карданного вала. При 1500 об/мин коленчатого вала поворот башни на 360° осуществлялся за 1 мин. При неработающем двигателе башню поворачивали вручную. Башня, вследствие большого вылета пушки и тяжёлой броневой маски, была неуравновешена, что делало невозможным её поворот вручную при крене в 5°. На её крыше устанавливалась командирская башенка с шестью, а затем с семью смотровыми приборами.

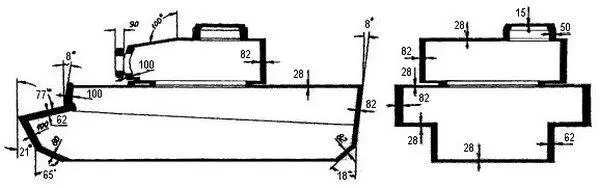

Схема бронирования тяжёлого танка «Тигр».

ВООРУЖЕНИЕ.Основное вооружение «Тигра» — пушка 8,8 cm KwK 36 калибра 88 мм, производившаяся заводом Wolf в Магдебурге. Ствол пушки имел длину 56 калибров — 4928 мм; вместе с дульным тормозом — 5316 мм. Масса пушки — 1310 кг. Вертикальная наводка — в пределах от -6,5° до +17°. Предельная длина отката — 580 мм.

Пушка уравновешивалась с помощью специального гидравлического устройства, расположенного под её казённой частью.

С пушкой был спарен 7,92-мм пулемёт MG 34. Курсовой пулемёт размещался в лобовом листе подбашенной коробки в шаровой установке. На командирской башенке позднего типа на специальном устройстве Fliegerbeschutzgerät 42 можно было установить зенитный пулемёт MG 34.

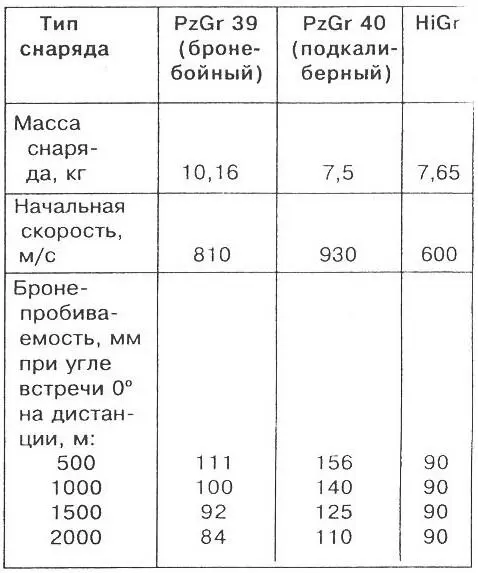

ПРИМЕЧАНИЕ. Таблица составлена на основании немецких источников.

Танки «Тигр» первоначально оснащались бинокулярным телескопическим ломающимся прицелом TZF 9а, а затем монокулярным TZF 9b. При изменении вертикального угла наведения вооружения изменялось и положение объективной части прицелов, окулярная же часть оставалась неподвижной, что обеспечивало работу с вооружением во всём диапазоне вертикального угла наведения без изменения положения наводчика. Эти прицелы имели 2,5-кратное увеличение и поле зрения 23°. Курсовой пулемёт MG 34 имел 1,8-кратный телескопический прицел KZF 2.
