Боекомплект пушки состоял из 92 выстрелов, пулемётов — из 5100 патронов.

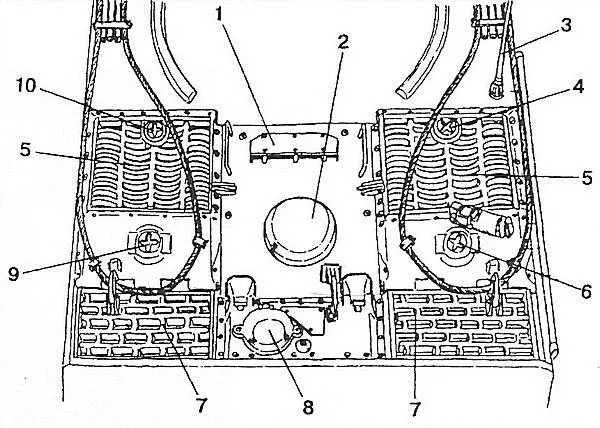

Крыша моторного отделения. Обращают на себя внимание массивные литые решётки над окнами воздухопритока (справа) и воздухооттока (слева).

1 — карман воздухопритока к двигателю; 2 — броневой колпак над окном воздухооттока; 3 — антенна; 4 — лючок над наливной горловиной правого топливного бака; 5 — решётки над окнами воздухопритоков к радиатору; 6 — лючок над предохранительным клапаном системы охлаждения; 7 — решётки над окнами воздухооттока; 8 — откидная крышка над лючком для монтажа трубы ОПВТ; 9 — лючок над заливной горловиной системы охлаждения; 10 — лючок над заливной горловиной левого топливного бака.

ДВИГАТЕЛЬ И ТРАНСМИССИЯ.На танке устанавливались двигатели Мауbach HL 210Р30 или Maybach HL 230Р45 (с 251-й машины). Двигатели 12-цилиндровые, V-образные (развал цилиндров — 60°), карбюраторные, четырёхтактные мощностью 650 л.с. и 700 л.с. при 3000 об/мин соответственно. Диаметр цилиндра 125 и 130 мм. Ход поршня 145 мм. Степень сжатия 7 (HL 210Р30) и 6,8 (HL 230Р45). Рабочий объём 21 353 см 2и 23 095 см 2. Сухая масса двигателей 1200–1300 кг. Следует подчеркнуть, что двигатель HL 230Р45 был практически идентичен двигателю HL 230Р30 танка «Пантера». Для повышения жёсткости картер этого двигателя был выполнен из серого чугуна без разъёма в плоскости коленчатого вала, то есть имел так называемую «туннельную» конструкцию.

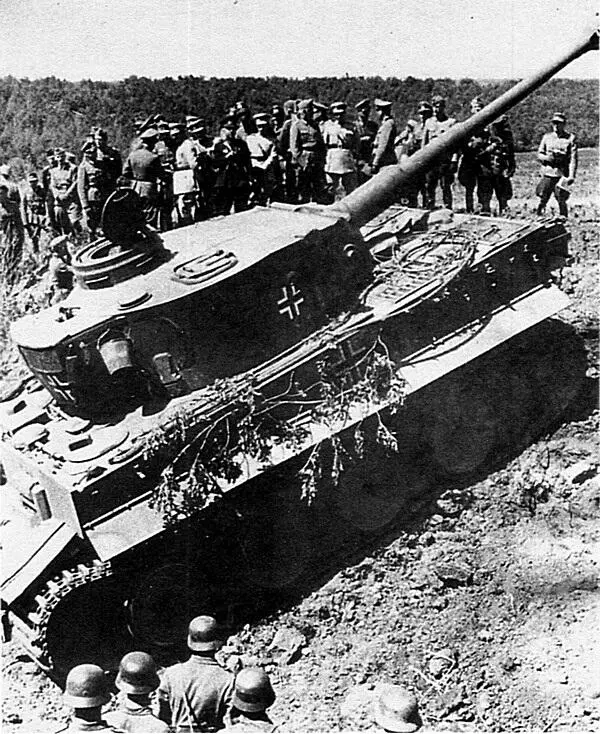

Демонстрация «Тигра» членам турецкой военной делегации, возглавляемой министром обороны Турции. Восточный фронт, июнь 1943 г. Показ производился в рамках санкционированной Гитлером кампании по втягиванию Турции в войну.

Топливо — этилированный бензин с октановым числом не ниже 74. Ёмкость четырёх бензобаков 534 л. Расход топлива на 100 км при движении по шоссе — 270 л, по бездорожью — 480 л. Подача топлива принудительная, с помощью четырёх топливных насосов Solex. Карбюраторов — четыре, марки Solex 52FFJIID.

Система охлаждения — жидкостная, с двумя радиаторами. По обеим сторонам двигателя располагались сдвоенные вентиляторы. В связи с изоляцией моторного отсека от воздухопритоков системы охлаждения на обоих двигателях был применён специальный обдув выхлопных коллекторов и генератора.

Для ускорения прогрева охлаждающей жидкости в процессе запуска двигателя в холодное время года была предусмотрена возможность установки термостатов с обратным перепуском через закороченный контур.

Трансмиссия состояла из карданной передачи, коробки передач со встроенным главным фрикционом, механизма поворота, бортовых передач и дисковых тормозов.

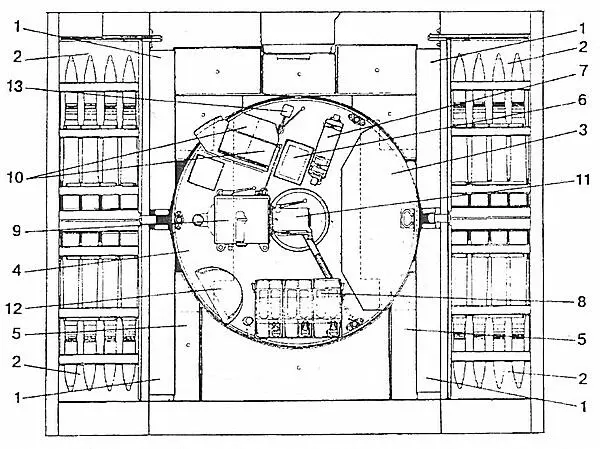

1 — ящики для укладки на 4 выстрела; 2 — укладки на 16 выстрелов; 3 — ящик для укладки на 6 выстрелов (показано пунктиром); 4 — ящик для снаряжения (показано пунктиром); 5 — ящик для мелких деталей; 6 — ящик для ЗИП пушки; 7 — огнетушитель; 8 — укладка трёх канистр с водой; 9 — гидрообъёмная передача механизма поворота башни; 10 — педали управления гидрообъёмной передачей; 11 — привод гидрообъёмной передачи; 12 — корзина с флагами; 13 — педаль спуска спаренного пулемёта.

Коробка передач Maybach OLVAR OG(B) 40 12 16А продукции завода Zahnradfabrik в Фридрихсхафене — безвальная, с продольным расположением осей, восьмиступенчатая, с постоянным зацеплением шестерён, с центральным синхронизатором и индивидуальными тормозами, с полуавтоматическим управлением. Коробка обеспечивала 8 передач вперёд и 4 назад. Её особенностью являлось отсутствие общих валов для нескольких шестерён, каждая шестерня монтировалась на отдельных подшипниках. Коробка снабжалась автоматическим гидравлическим сервоприводом. Для переключения передач было достаточно перевести рычажок, не выжимая педали главного фрикциона. Сервопривод автоматически, без участия водителя, выключал главный фрикцион и ранее включённую передачу, производил синхронизацию угловых скоростей включаемых зубчатых муфт, включал новую передачу, а затем плавно включал и главный фрикцион.
