У меня нередко бывало, что соберешь конструкцию, например, усилитель низкой частоты, а он не работает. То ли схема напечатана с ошибкой, то ли я неправильно что-то сделал. А как проверить, часто не знаю.

Сергей Киселев

г. Омск

Письмо Сергея типично. Часто, собрав конструкцию, радиолюбитель видит, что устройство не работает. Винят автора или журнал — вот, мол, описывают неработающие конструкции! А причина обычно проста — сам что-нибудь не так сделал. У человека ведь нет органов чувств, позволяющих видеть электрический ток, электромагнитное поле или процессы, происходящие в электронных схемах. Помогают это сделать радиоизмерительные приборы — глаза и уши радиолюбителя.

Простейший и абсолютно необходимый прибор — это ампер-вольт-омметр, или авометр, или, в просторечии, тестер. Сейчас тестеры дешевы и доступны, поэтому вряд ли есть смысл изготавливать такой прибор самому. Не гонитесь за дорогими цифровыми моделями — простейший стрелочный прибор вполне подойдет. Он даже удобнее цифрового при налаживании различных устройств, поскольку по движению стрелки легче понять, в какую сторону нужно крутить подстроечный резистор, легче отследить максимум…

Следующий этап — нужно какое-то средство для испытания и проверки телефонов и громкоговорителей, усилителей звуковой частоты (УЗЧ), различных звукозаписывающих и звуковоспроизводящих устройств. Такое средство — это генератор сигналов звуковой частоты, или, говоря проще, звуковой генератор.

Традиционно он вырабатывает непрерывный синусоидальный сигнал, частоту и амплитуду которого можно изменять. Это позволяет проверять все каскады УЗЧ, находить неисправности, определять коэффициент усиления, снимать амплитудно-частотные характеристики (АЧХ) и много всего другого.

Звуковой генератор всего на двух транзисторах разработан и собран лет двадцать назад, но с тех пор крышка его корпуса ни разу не открывалась и он верой и правдой служил автору во многих экспериментах. Конечно, этот прибор вряд ли позволяет производить измерения коэффициента гармоник в аппаратуре Hi-End класса, а точность установки частоты и выходного напряжения измеряется процентами, но в радиолюбительской практике и этого вполне достаточно.

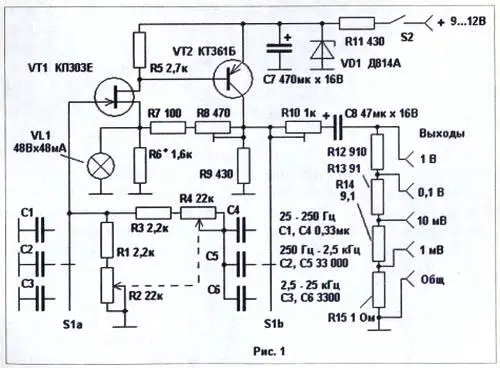

Схема генератора показана на рисунке 1.

Два транзистора — полевой VT1 и биполярный VT2 — включены по схеме составного повторителя, имеющего небольшой коэффициент усиления и повторяющего на выходе фазу входного сигнала. Глубокая отрицательная обратная связь (ООС) через резисторы R7, R8 стабилизирует и усиление, и режим транзисторов.

Но для возникновения генерации нужна еще положительная обратная связь (ПОС) с выхода усилителя на его вход. Она осуществляется через так называемый мост Вина — цепочку из резисторов и конденсаторов R1…R4, С1…С6. Мост Вина ослабляет как низкие частоты (из-за возрастающего емкостного сопротивления конденсаторов С4…С6), так и высокие (из-за шунтирующего действия конденсаторов С1…СЗ). На центральной же частоте настройки, примерно равной 1/2πRC, его коэффициент передачи максимален, а фазовый сдвиг равен нулю. На этой частоте и возникает генерация.

Изменяя сопротивления резисторов и емкость конденсаторов моста, частоту генерации удается изменять в широких пределах. Для удобства пользования выбран десятикратный диапазон изменения частоты сдвоенным переменным резистором R2, R4, а диапазоны частот переключаются (S1a, S1b) конденсаторами C1…С6.

Для перекрытия всех звуковых частот от 25 Гц до 25 кГц достаточно трех диапазонов, но при желании можно добавить и четвертый, до 250 кГц (так сделано у автора). Выбрав несколько большие емкости конденсаторов или сопротивления резисторов, можно сместить диапазон частот вниз, сделав его, например, от 20 Гц до 200 кГц.

Следующий важный момент в проектировании звукового генератора — стабилизации амплитуды выходного напряжения.

Для простоты здесь использован самый древний и надежный способ стабилизации — с помощью лампы накаливания. Дело в том, что сопротивление нити лампы возрастает при изменении температуры от холодного состояния до полного накала почти в 10 раз! Малогабаритная индикаторная лампочка VL1 с сопротивлением в холодном состоянии около 100 Ом включена в цепи ООС. Она шунтирует резистор R6, при этом ООС невелика, ПОС преобладает и возникает генерация. По мере роста амплитуды колебаний нить лампы нагревается, ее сопротивление растет, и ООС увеличивается, компенсируя ПОС и тем самым ограничивая рост амплитуды.
