Журнал «Юный техник» - Юный техник, 2008 № 12

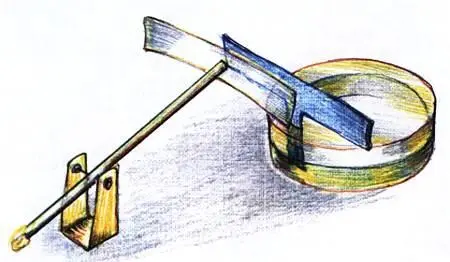

Пускас советует применять бумагу, склеенную из двух слоев. Наш же опыт показывает, что хороший результат получается, если склеить резиновым клеем две полоски, вырезанные из одного листа чертежной бумаги в двух взаимно перпендикулярных направлениях.

Описанный двигатель совершает колебательное движение с периодом 10–20 с.

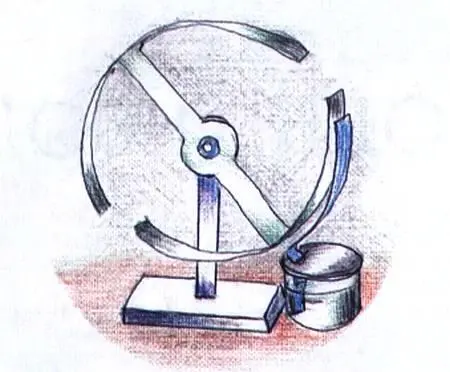

На следующем рисунке — вращающийся двигатель того же автора. Он состоит из колеса с ободом, вырезанным из одного куска бумаги, которая хорошо искривляется от влаги. Рядом с ободом расположен фитиль-увлажнитель, сделанный из куска плотной ткани, опущенного в блюдце с водой.

Проходя рядом с увлажнителем, обод частично искривляется, происходит перемещение центра тяжести конструкции, и колесо поворачивается. Оба эти двигателя хорошо иллюстрируют суть превращения тепла в работу. Вообще, на эту тему написаны целые тома, но, если говорить вкратце, двигатели Пускаса в разности температур почти не нуждаются, но тепло все же используют. Это то тепло, которое было затрачено на испарение воды.

Уж не вечные ли это двигатели? — спросит вдумчивый читатель. Нет, как только воздух насытится влагой, двигатель остановится.

А. ИЛЬИН

Рисунки автора

В 20-е годы прошлого века еще ничего не знали о полупроводниковых диодах, а выпрямительные лампы — кенотроны — были редкостью. Их заменяли электролитические выпрямители.

Делали их так. В стеклянный сосуд наливали электролит, опускали два электрода и включали их последовательно с источником переменного тока, нагрузкой и контрольной лампочкой накаливания. Один электрод обычно делали из алюминия, второй — из свинца, а электролитом служил раствор питьевой соды в количестве 5…8 г на 100 мл воды.

Чтобы конструкция приобрела выпрямительные свойства, электроды формовали, пропуская переменный ток в течение получаса. По мере формования ток и свечение контрольной лампы ELI снижались, а алюминиевая пластина, становящаяся положительным электродом, покрывалась тончайшим налетом окиси.

По окончании формовки ток мог проходить лишь в направлении от свинца к алюминию, чем и обеспечивался выпрямительный эффект.

В ту пору всякая находка, связанная с составом электролита и материала электродов, приводившая к улучшению работы, отражалась на страницах печати. Нередко сюда попадали наблюдения эффектов, вроде бы не отвечающих напрямую задаче разработки, а потому оставленных без достаточного объяснения и последующего развития.

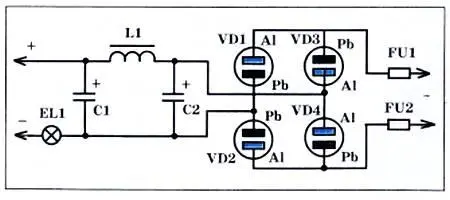

Электролитический выпрямитель 20-х годов прошлого века.

Много позже, уже в наше время, некоторые любители истории техники стали обращать внимание на аномальные явления, подмеченные в прошлом. Сегодня они могут найти полезное применение. В одной из публикаций указывалось на слабое голубоватое свечение, возникающее у двух алюминиевых пластин-электродов, непосредственно присоединенных к источнику питания. Присутствие в электролите буры или меди способствует изменению цвета свечения на зеленоватый. Анодом может служить не только свинец, но и графит, сталь «обычная» и нержавеющая. Слабое свечение, возникающее с указанными электролитами, можно наблюдать в затемненном помещении при напряжении источника 120 В с 75-ваттной лампой накаливания, включенной последовательно с выпрямителем.

Американский физик-историк Нил Штайнер отмечает, что свечение получается ярче, если оба электрода сделать из алюминия. Иногда вместо равномерного свечения наблюдаются отдельные вспышки у границы между электродами и верхней поверхностью электролита. Такое явление чаще возникает, когда электролит составлен на основе соды, а не буры.

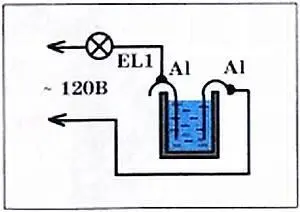

Схема прибора, в котором Нил Штайнернаблюдал загадочное свечение.

Откуда берется это свечение? В процессе экспериментов Н.Штайнер наблюдал еще одно интересное явление.

Когда алюминиевый электрод едва касался поверхности электролита, кривая тока приобретала N-образную форму, характерную для случая с отрицательным сопротивлением. При этом возникает «белый шум» с частотами до 30 МГц, который можно поймать находящимся поблизости радиоприемником.
