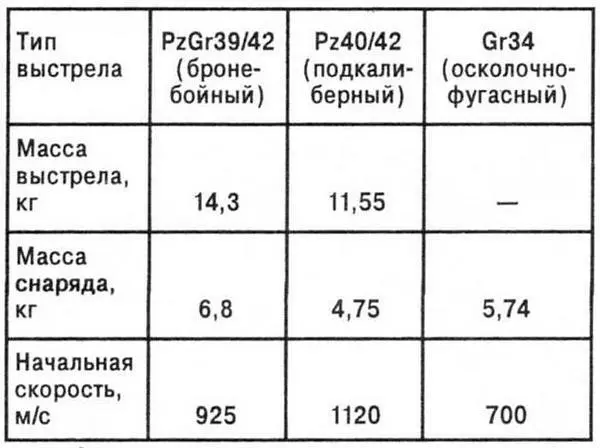

Боекомплект пулемётов составлял для моделей D и А 5100, а для G — 4800 патронов.

В качестве вспомогательного вооружения танк оснащался «устройством ближнего боя» (Nahkampfgerät) — мортиркой калибра 26 мм, в боекомплект которой входили дымовые (12 шт.), осколочные (20 шт.) и осколочно-зажигательные (24 шт.) снаряды. Мортирка располагалась в правой задней части крыши башни.

ДВИГАТЕЛЬ И ТРАНСМИССИЯ.На танке «Пантера» устанавливался 12-цилиндровый карбюраторный четырёхтактный двигатель Maybach HL 230Р30 мощностью 700 л.с. (515 кВт) при 3000 об/мин (на практике число оборотов не превышало 2500). Диаметр цилиндра 130 мм. Ход поршня 145 мм. Цилиндры располагались V-образно под углом 60°. Степень сжатия 6,8. Сухая масса двигателя 1200 кг.

Топливо — этилированный бензин с октановым числом не ниже 74. Ёмкость пяти бензобаков 730 л. Подача топлива принудительная, с помощью четырёх диафрагменных насосов Solex. Карбюраторов — четыре, марки Solex 52FFJIID.

Система смазки — циркуляционная, под давлением, с сухим картером. Циркуляция масла осуществлялась тремя шестерёнчатыми насосами, из которых один нагнетающий и два отсасывающих.

Система охлаждения — жидкостная. Радиаторов — четыре, соединённых по два последовательно. Ёмкость радиаторов — около 170 л. По обеим сторонам двигателя располагались вентиляторы типа Zyklon.

Для ускорения запуска двигателя в холодное время года предназначался термосифонный подогреватель, отапливаемый паяльной лампой, которая устанавливалась с наружной стороны кормового листа корпуса.

Трансмиссия состояла из карданной передачи, трёхдискового главного фрикциона сухого трения, коробки передач АК 7-200, механизма поворота фирмы MAN, бортовых передач и дисковых тормозов типа LG 900.

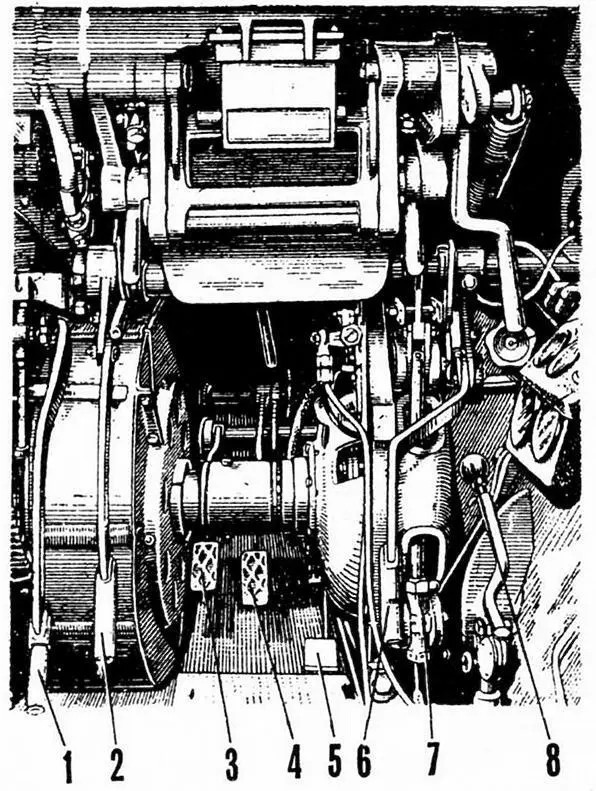

1 — рычаг ручного тормоза, 2 — левый рычаг поворота танка, 3 — педаль главного фрикциона, 4 — педаль тормоза, 5 — педаль акселератора, 6 — правый рычаг поворота танка, 7 — регулировочное устройство колодочного тормоза, 8 — рычаг переключения передач.

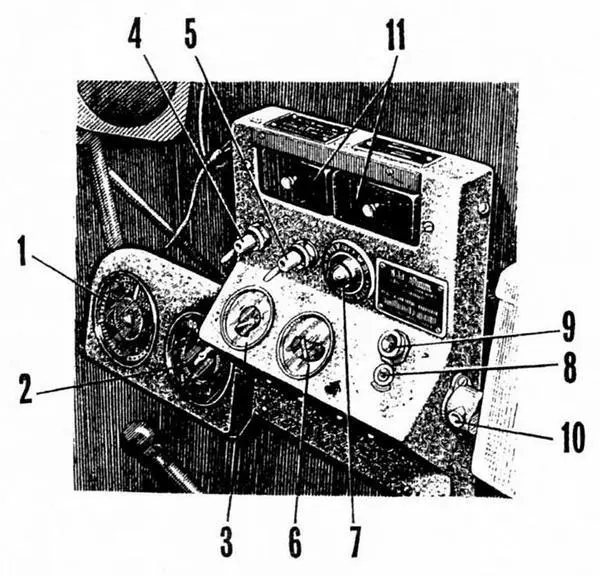

1 — тахометр, 2 — спидометр, 3 — вольтметр, 4, 5 — переключатели ламп, 6 — амперметр, 7 — сигнальная лампа, 8 — замок зажигания, 9 — кнопка стартёра с контрольной лампой, 10 — штепсельная розетка для включения переносной лампы, 11 — коробки предохранителей.

Коробка передач — трёхвальная, с продольным расположением валов, семиступенчатая, пятиходовая, с постоянным зацеплением шестерён и простыми (безынерционными) конусными синхронизаторами для включения передач со 2-й по 7-ю.

Картер коробки передач центрировался и жёстко соединялся с картером механизма поворота, образуя единый монтажно-демонтажный агрегат (с общими внутренним объёмом и системой смазки) трансмиссии: двухпоточный механизм передач и поворота. Механизм поворота состоял из двух планетарных редукторов. К бортовым передачам мощность передавалась короткими поперечными валиками с зубчатыми муфтами на концах. Центровочные работы при сборке танка были сведены таким образом к минимуму, но монтаж и демонтаж механизма передач и поворота из сварной носовой части броневого корпуса представлял большие трудности.

Приводы управления танком — комбинированные, с гидросервоприводом следящего действия с механической обратной связью.

Немецкая пехота сопровождает атакующую «Пантеру». Большие размеры танка обеспечивали пехотинцам надежное укрытие.

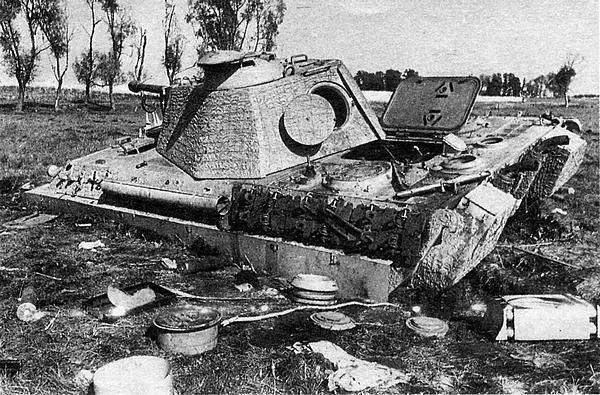

Завязшая в болоте и брошенная экипажем «Пантера» модели G. Видны открытые люки над двигателем, кормовой башенный и командира. Крышка люка механика-водителя сорвана. Восточная Пруссия, 1945 год.

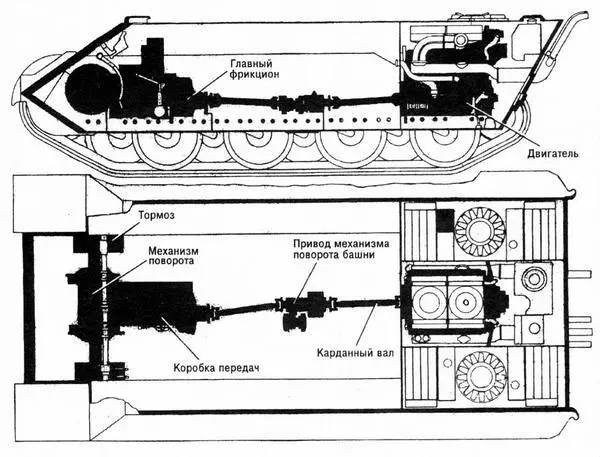

Схема трансмиссии танка.

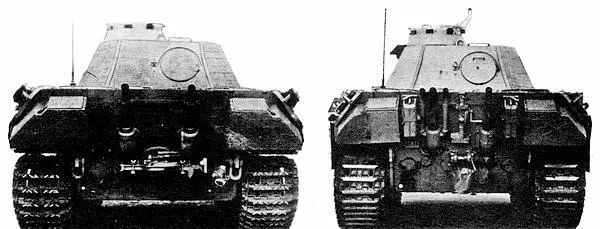

Вид сзади на танки модификаций D (слева) и А (справа).
