Михаил Барятинский: Тяжёлый танк «Пантера»

Ещё одной массовой машиной специального назначения стал командирский танк Panzerbefehlswagen Panther (Sd.Kfz 267 и 268). Уже в 1943 году появились командирские машины на базе стандартных танков Ausf D, оборудованные дополнительными радиостанциями. Существовали два варианта: Sd.Kfz 267 с радиостанциями Fu 5 и Fu 7 — для связи в звене «рота — батальон» и Sd.Kfz 268, оснащённый радиостанциями Fu 5 и Fu 8 и обеспечивавший связь в звене «полк — дивизия».

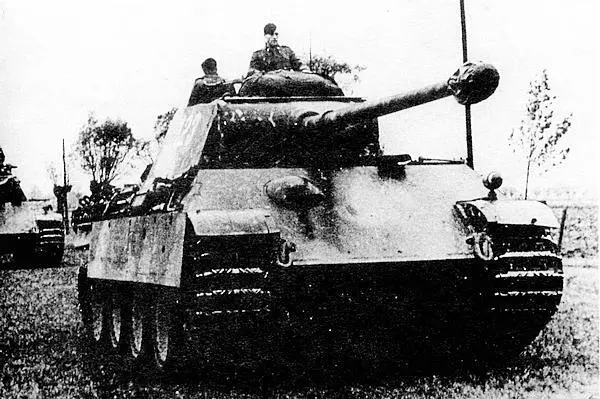

«Пантера» Ausf G поздних выпусков без «циммерита» на броне.

Дополнительные радиостанции Fu 7 и Fu 8 размещались в корпусе, а штатная Fu 5 — в правой части башни. Экипаж танка состоял из водителя, «офицера связи», который одновременно являлся пулемётчиком, командира и двух радистов (один из них помимо этого выполнял функции наводчика, другой — заряжающего). Боекомплект был уменьшен и составлял для командирских машин на базе Ausf D и А 64 выстрела, а на базе Ausf G — 70.

Радиостанция Fu 7 обеспечивала связь телефоном на дальность 12,8 км, а телеграфом — 16 км. Радиостанция Fu 8 имела дальность связи 80 км при работе телеграфом. Оба командирских танка легко отличались от линейных по антеннам. Так, Sd.Kfz 267, например, имел две простые штыревые антенны и одну с характерной «метёлкой». Гнёзда для их установки имели резиновые амортизаторы.

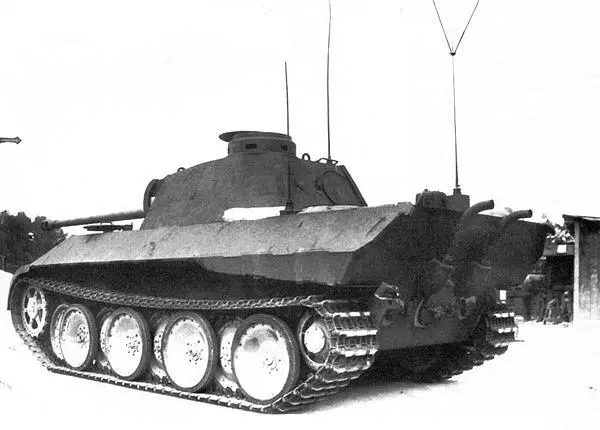

Командирский танк Sd.Kfz 267, изготовленный на базе «Пантеры» модели D.

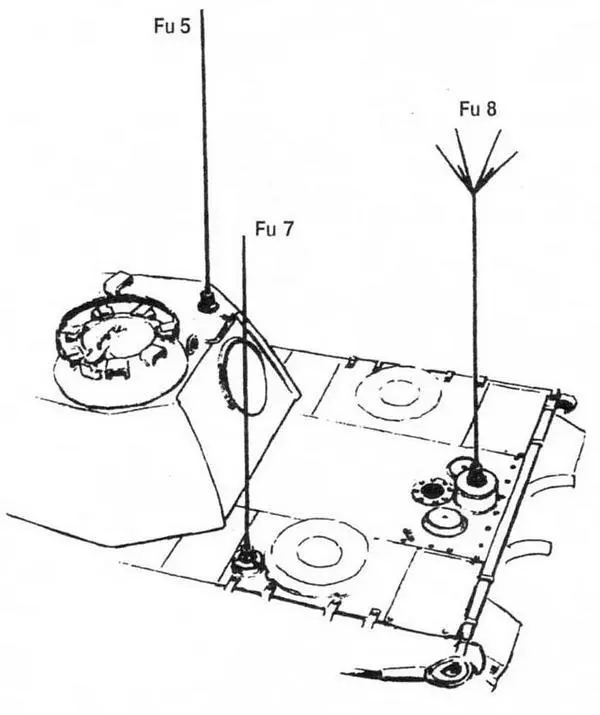

Размещение антенн на командирских танках.

В командирские машины были переоборудованы 329 линейных «пантер».

Ещё одной специальной версией «Пантеры» стал Panzerbeobachtungswagen V (Sd.Kfz 172) — машина передовых артиллерийских наблюдателей, разработанная фирмами Rheinmetall и Anschutz. Настоящая пушка на ней отсутствовала, на её месте устанавливался деревянный макет. Из вооружения в башне остался только пулемёт MG 34. Экипаж состоял из 4 человек: командира, артиллерийского наблюдателя, радиста и механика-водителя. Танк оснащался дальномером, стереотрубой и другими многочисленными приборами наблюдения и в этом отношении представлял собой лучшую машину артиллерийских наблюдателей, сконструированную в ходе второй мировой войны. Предположительно изготовили только один опытный экземпляр (по другим данным всё-таки серию из 41 машины).

Подобное расхождение в цифрах не редкость — до сих пор неизвестно даже точное количество выпущенных «пантер». Они производились на заводах четырёх фирм: MAN, Daimler-Benz, MNH и Henschel — с 11 января 1943 года по 23 апреля 1945 года. За это время было изготовлено 5992 танка, но осталось невыясненным, передала ли фирма Henschel для сборки на заводе Demag шасси 50 «пантер» и собирались ли они там; если да, то общее число машин составляет 6042 единицы. Кстати, фирма Henschel выпускала «Пантеру» совсем недолго — до сентября 1943 года, MNH — до марта, Daimler-Benz — до апреля, a MAN— до конца апреля 1945 года, причём на долю последней пришлось их больше всех — 2048.

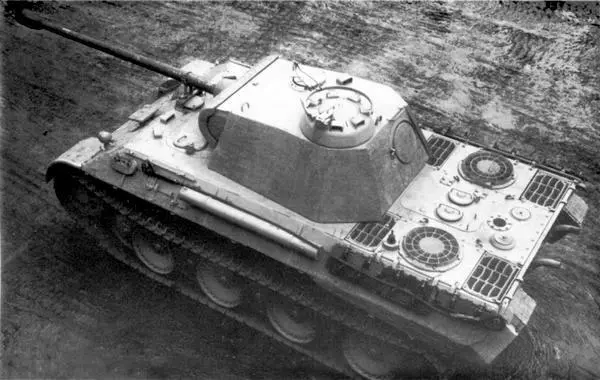

«Пантера» Ausf A.

Компоновка танка PzKpfw V «Пантера» — классический вариант с традиционным для германского танкостроения передним расположением трансмиссии.

Отделение управления находилось в передней части танка. В нём размещались главный фрикцион, коробка передач, механизм поворота, органы управления танком, контрольные приборы, курсовой пулемёт, часть боекомплекта, радиостанция и рабочие места двух членов экипажа — механика-водителя и радиста (он же — пулемётчик).

Боевое отделение располагалось в средней части танка. Здесь размещались: в башне — пушка и спаренный с ней пулемёт, приборы наблюдения и прицеливания, механизмы вертикальной и горизонтальной наводки и сиденья командира танка, наводчика и заряжающего. В корпусе в нишах, по стенкам и под вращающимся поликом башни находился боекомплект.

На днище танка устанавливались водяной насос, насос гидравлической системы поворота башни и поворота танка и воздушный компрессор.

В моторном отделении, располагавшемся в кормовой части танка, размещались двигатель, радиаторы, вентиляторы и топливные баки. Между моторным и боевым отделениями имелась металлическая перегородка.
