БАШНЯ,имевшая форму усечённого конуса, — сварная, с соединением листов в шип и наклоном стенок в 65°. В передней части башни в литой маске полуцилиндрической формы устанавливались пушка, спаренный с ней пулемёт и прицел. Башня приводилась во вращение гидравлическим поворотным механизмом мощностью 4 кВт. Скорость поворота зависела от частоты вращения коленчатого вала двигателя. При 2500 об/мин полный оборот башни осуществлялся за 17 с вправо и 18 с влево. При выключенном двигателе башня поворачивалась вручную. При этом из-за неуравновешенности башни её поворот вручную при крене свыше 5° был невозможен.

На крыше башни устанавливалась командирская башенка с шестью (позже с семью) смотровыми приборами.

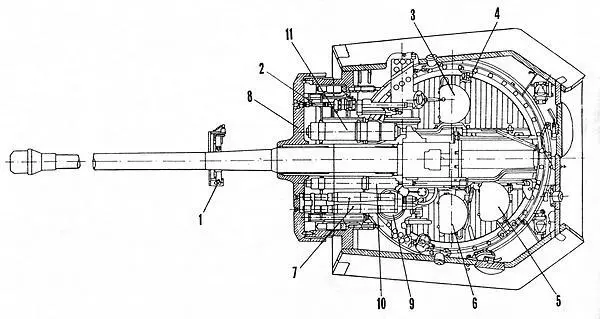

1 — кронштейн крепления пушки по-походному, 2 — спаренный пулемёт, 3 — сиденье заряжающего, 4 — стопор башни, 5 — сиденье командира танка, 6 — сиденье наводчика, 7 — телескопический бинокулярный прицел TZF 12а, 8 — маска пушки, 9 — механизм поворота башни, 10 — цилиндр накатника, 11 — цилиндр тормоза отката.

ВООРУЖЕНИЕ.Основное вооружение «Пантеры» — пушка 7,5 cm KwK 42 калибра 75 мм, производившаяся на заводе фирмы Rheinmetall-Borsig в Дюссельдорфе. Ствол орудия имел длину 70 калибров — 5250 мм; вместе с дульным тормозом — 5535 мм. Масса составляла 1000 кг, а всей установки вместе с маской — 2650 кг. Предельная длина отката — 420 мм. Вертикальная наводка — в пределах от -8° до +18°.

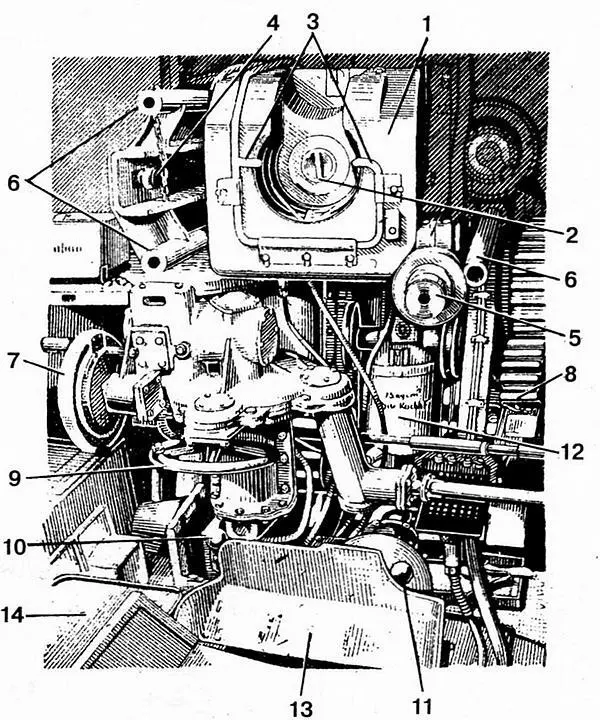

1 — казённая часть пушки, 2 — клин затвора, 3 — трубопровод для продува канала ствола, 4 — указатель отката, 5 — цилиндр полуавтоматики, 6 — гнездо для установки ограждения пушки, 7 — маховик подъёмного механизма, 8 — сектор подъёмного механизма, 9 — маховик ручного поворотного механизма, 10 — рычаг управления гидравлическим поворотным механизмом, 11 — рычаг включения гидравлического поворотного механизма, 12 — уравновешивающий механизм пушки, 13 — гильзоулавливатель, 14 — сиденье наводчика.

Пушка снабжалась вертикальным клиновым затвором и полуавтоматикой копирного типа. Полуавтоматика располагалась на правой стороне казённика (закрывающий механизм) и на люльке (копирное устройство). Противооткатные устройства состояли из гидравлического тормоза отката и воздушно-жидкостного накатника. Подъёмный механизм пушки — секторного типа.

Выстрел из пушки производился с помощью стационарного электроспуска, кнопка которого находилась на рукоятке маховика подъёмного механизма.

В боевом отделении под сиденьем наводчика устанавливался воздушный компрессор для продувки ствола пушки после каждого выстрела. Воздух для продува ствола отсасывался из короба гильзоулавливателя.

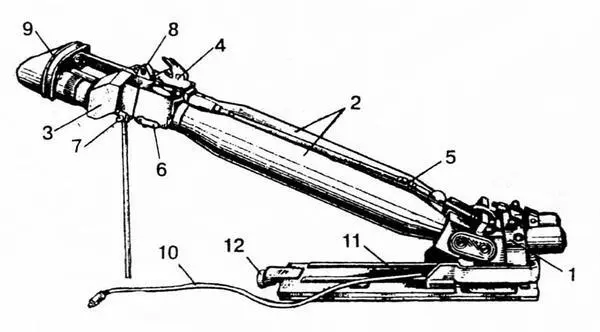

1 — объективная часть, 2 — телескопические трубы, 3 — окулярная часть, 4 — механизм установки углов прицеливания и выверки по высоте и направлению, 5 — карданный валик, 6 — рычаг включения светофильтров, 7 — механизм для установки окуляров на уровне глаз, 8 — проушина для закрепления прицела к крыше башни, 9 — налобник, 10 — провод освещения шкал для ночной стрельбы, 11 — салазки прицела, 12 — стопорный винт салазок.

С пушкой был спарен 7,92-мм пулемёт MG 34. Курсовой пулемёт размещался в лобовом листе корпуса в бугельной (Ausf D) или в шаровой (Ausf А и G) установках. Командирские башенки модификаций А и G были приспособлены под монтаж зенитного пулемёта MG 34.

Танки Ausf D оснащались бинокулярным телескопическим ломающимся прицелом TZF 12, a Ausf А и G — монокулярным TZF 12а. При изменении вертикального угла установки вооружения изменялось и положение объективной части прицелов, окулярная же часть оставалась неподвижной, что обеспечивало работу с вооружением на всём диапазоне вертикального угла наведения без изменения положения стреляющего. Прицелы изготавливались фирмой Karl Zeiss в Йене.

Боекомплект пушки состоял из 79 выстрелов у Ausf D и А и 82 выстрелов у Ausf G. Выстрелы укладывались в нишах подбашенной коробки, в отделении управления и в боевом отделении.

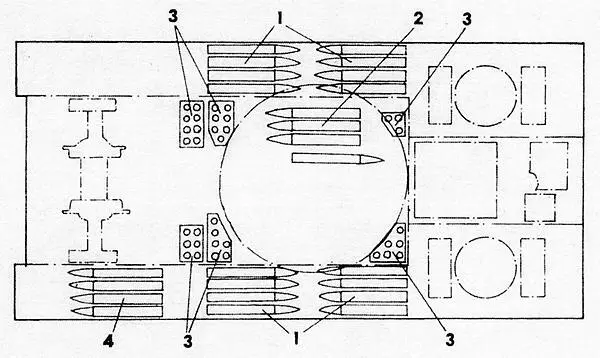

1 — укладка в нишах корпуса, 2 — укладка на полу боевого отделения, 3 — вертикальная укладка, 4 — укладка в отделении управления.
