Коллекторные токи обоих транзисторов складываются в цепи питания, куда включены головные телефоны и элемент питания.

Включается приемник при подключении телефона к разъему XI. Блокировочный конденсатор С3 замыкает токи радиочастоты, не позволяя им протекать через источник питания и телефон. Работает приемник на малогабаритный головной телефон типа ТМ-1, ТМ-2 или ТМ-4 с сопротивлением по постоянному току 50 — 160 Ом.

При желании к приемнику может быть подключен громкоговоритель. Для этого нужно использовать трансформатор от старого транзисторного приемника или от «подзарядки» — источника питания для зарядки аккумуляторов мобильного телефона. В этом случае первичная обмотка трансформатора присоединяется к плюсу батареи и эмиттеру транзистора VT-2. Громкоговоритель подключается ко вторичной обмотке.

Приемник может быть изготовлен в трех вариантах — карманном, переносном и стационарном.

Карманный вариант предусматривает использование высокоомных ушных телефонов. В переносном варианте применяется малогабаритный громкоговоритель. Особенно интересен стационарный вариант. Здесь нагрузкой усилителя низкой частоты может служить акустический агрегат с повышенным КПД. Это позволит без увеличения мощности, потребляемой от источника питания, поднять звуковую мощность по сравнению с переносным вариантом в 6 раз при сохранении качества звука на уровне звучания HiFi-наушников. Подробное описание таких акустических агрегатов мы дадим в одном из последующих номеров.

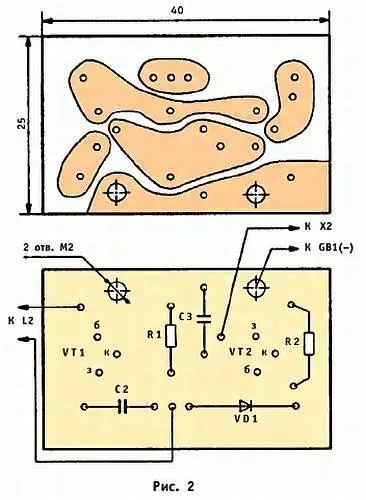

Приемник достаточно прост в изготовлении. Печатная плата приведена на рисунке 2.

В. ПОЛЯКОВ, кандидат технических наук, профессор
